在精密机床加工、半导体晶圆搬运、高精度检测平台这类对直线运动精度有严苛要求的场景里,普通滚珠导轨往往因为预紧调节难度大、低速爬行风险、侧向负载承载不足的问题,难以满足微米级进给的使用需求,交叉滚轮式线性导轨正是针对这类痛点开发的直线传动部件。这套导轨的核心设计逻辑,是通过多组交叉排布的圆柱滚轮,在V型滚道内实现无间隙的滚动接触,相比同规格滚珠导轨,滚轮与滚道的接触形式为线接触,承载能力能提升40%以上,同时滚动摩擦系数稳定在0.002到0.003区间,低速运行时不会出现粘滑爬行现象,哪怕是0.1mm每分钟的微进给量,也能保持运动的平顺性,完全适配精密磨床的砂轮进给、坐标测量机的测头移动这类对低速稳定性要求极高的工况。

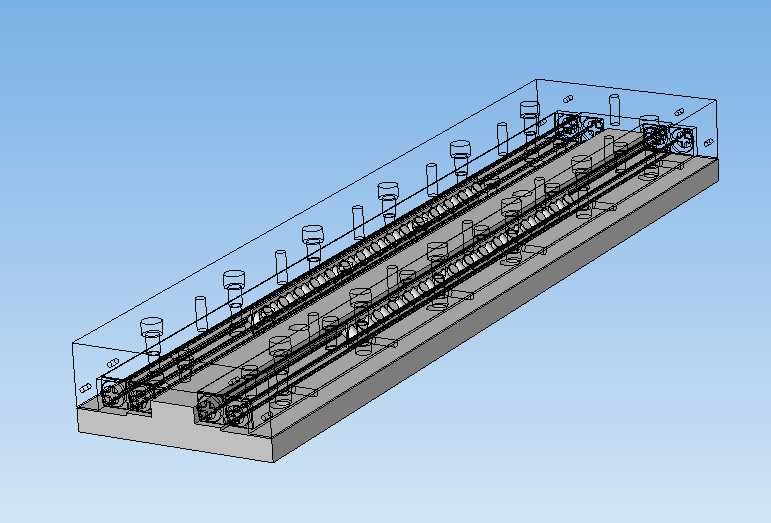

从结构设计细节来看,这套导轨采用分体式装配结构,分为固定导轨基座和运动滑台两部分,基座上加工有两组平行的90度V型滚道,滚道表面经过高频淬硬处理,硬度达到HRC58-62,淬硬层深度不小于2mm,能够长期承受反复滚动摩擦而不出现表层剥落。滚轮组件采用9mm直径的高精度圆柱滚子,相邻滚子的轴线呈90度交叉排布,分别承担垂直方向、侧向的负载,同时可以抵消倾覆力矩,不需要额外增加导向块就能承受四个方向的组合载荷,这种设计让导轨的整体安装宽度比同负载的双导轨组合缩小了35%左右,非常适合安装空间受限的紧凑型精密设备。滚道两端设计有保持架限位结构,防止滑台超程运行时滚子从滚道内脱落,保持架采用自润滑工程塑料材质,内部嵌有固体润滑脂块,运行过程中可以持续给滚子和滚道提供润滑,正常工况下维护周期能达到1年以上,不需要频繁加注润滑脂。
尺寸与安装边界方面,这套导轨的有效行程为600mm,基座总长度比有效行程长120mm,两端各预留60mm的安装余量和缓冲行程,基座截面宽度为120mm,高度为45mm,基座底面加工有等间距排列的M6安装螺纹孔,孔距为50mm,安装时可以通过螺钉直接固定在设备的安装基准面上,不需要额外加工定位台阶,基座侧面设计有0.02mm精度的定位基准边,安装打表时可以直接以此为基准校正平行度,大幅缩短现场装配的调校时间。滑台部分的总长度为180mm,滑台顶面加工有4组M5安装孔,呈矩形排布,孔位间距为100mm×60mm,可以直接连接负载工作台,滑台的侧向和顶面都设计有预紧调节螺钉,通过调节螺钉的进给量,可以改变滚轮与滚道之间的预紧力,预紧力可以根据实际负载情况在0到0.1C(C为额定动载荷)之间无级调节,轻载高速工况下可以调小预紧力降低运行阻力,重载切削工况下可以调大预紧力提升整体刚性,消除运动间隙。
实际应用中,这类交叉滚轮导轨除了用在精密机床上,还广泛适配在自动化生产线的精密移栽工位、光学检测设备的对焦移动平台、医疗设备的样本输送机构上。相比直线电机驱动的气浮导轨,它不需要配套洁净气源和复杂的控制系统,成本仅为气浮导轨的五分之一,同时抗振性能更优,在车间有轻微振动的生产环境下也能保持稳定的运动精度;相比普通的滑动导轨,它的摩擦阻力仅为滑动导轨的十分之一,驱动电机的功率可以降低60%,长期运行的能耗优势非常明显。设计建模过程中,需要重点保证滚道的角度公差、滚轮的圆柱度公差、各组滚轮安装孔的位置度公差,所有配合面的形位公差都控制在IT5级精度以内,才能保证装配后导轨的运动直线度达到0.01mm/全长的精度指标,同时建模时需要预留出0.02到0.03mm的装配调节间隙,避免加工误差导致装配时出现卡滞现象。
