对开式立式滑动轴承座三维结构设计

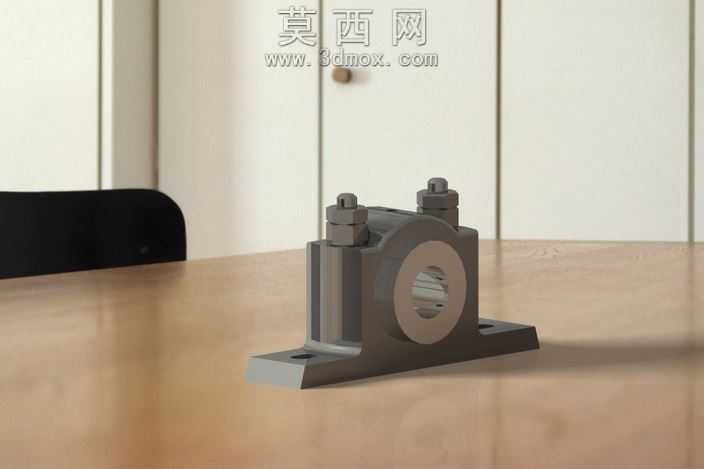

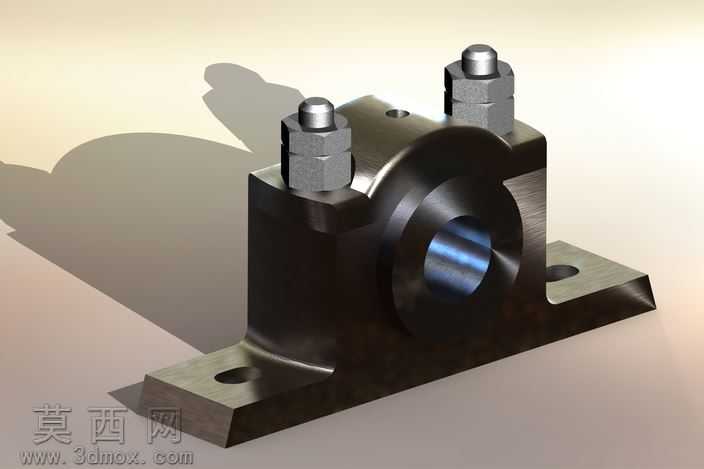

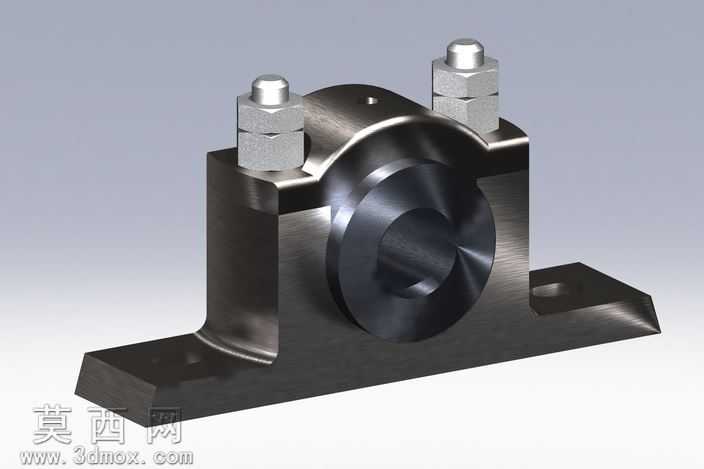

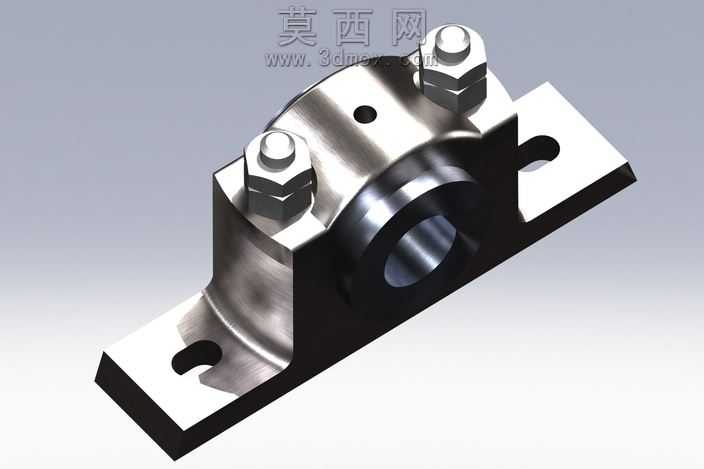

本作品为对开式立式滑动轴承座的三维建模成果，建模过程严格遵循机械设计规范，从结构拆解到特征搭建均围绕实际装配与使用需求展开。建模初始阶段先完成整体结构的基准定位，以底座安装面为核心基准，依次搭建底座、轴承座本体、上盖、锁紧螺栓、注油孔等核心结构，各特征间采用全参数化约束，确保尺寸修改时整体结构可同步联动，适配不同轴径的设计需求。模型的底座部分设计有两个对称的长圆形安装孔，可适配安装时的位置微调需求，底座与轴承主体采用一体化过渡结构，衔接处做了圆角应力释放处理，避免应力集中导致的结构失效。轴承主体为对开式结构，上下分体的设计便于轴类零件的安装与后期维护，上下盖的结合面做了精准的贴合面处理，保证装配后的同轴度精度；两侧的锁紧结构采用六角螺母配合螺栓的形式，建模时还原了螺纹的细节特征与螺母的六角外形，可直观呈现锁紧状态的装配关系。轴承内孔为核心工作面，建模时保证了内孔的圆柱度精度，同时在轴承座顶部设计了注油孔结构，可实现运行过程中的润滑补给，符合滑动轴承的实际使用逻辑。渲染阶段采用金属材质表现整体结构，底座与轴承主体赋予磨砂质感的铸钢材质，还原铸件的表面肌理，内孔工作面赋予高亮抛光的金属材质，区分加工面与非加工面的质感差异；螺栓螺母部位做了轻微的镀锌质感处理，还原标准件的外观特征。灯光布置采用侧方主光源搭配顶部补光，清晰呈现结构的凹凸层次与金属反光效果，阴影做了柔化处理，突出模型的立体感与结构细节。整个建模过程兼顾了结构合理性与展示效果，各部件的尺寸比例符合通用机械零件的设计标准，可用于机械结构教学、装配演示、产品选型参考等场景，完整还原了对开式滑动轴承座的结构特点与装配逻辑。
