带轮式气动铆钉拔除作业工具结构模型

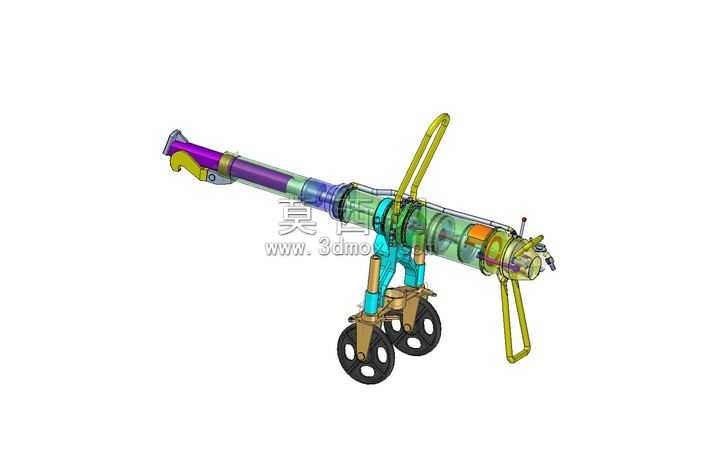

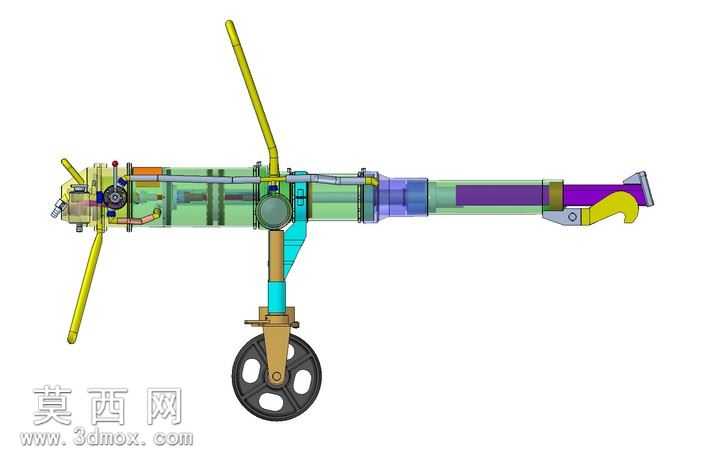

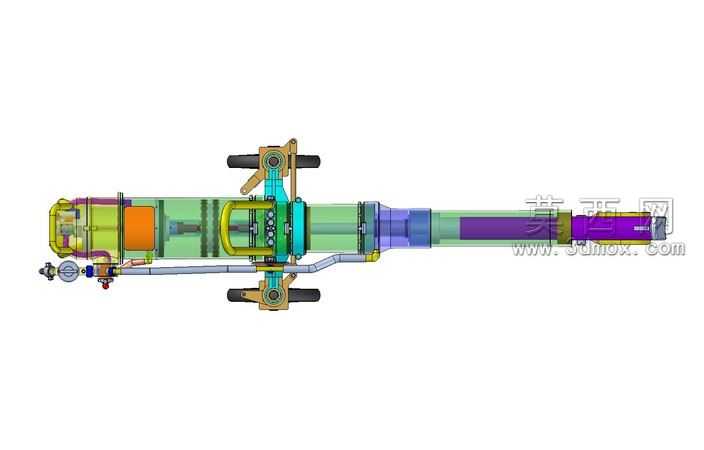

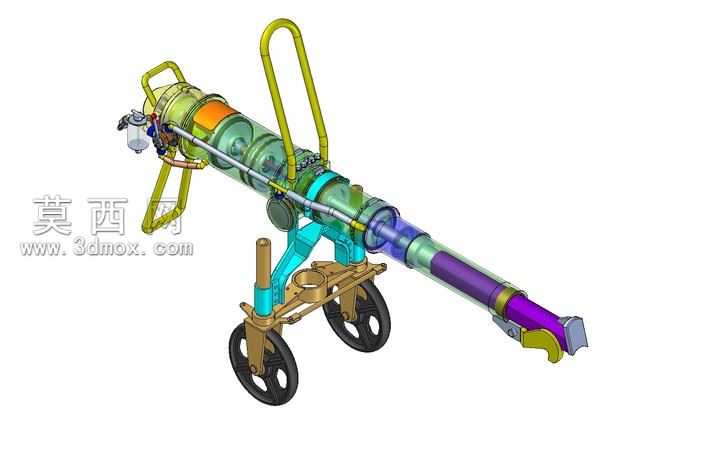

该三维模型为带轮支撑结构的气动铆钉拔除作业工具，整体采用三维参数化建模方式完成全结构搭建，建模过程中对工具的每一处功能部件都做了等比例还原，确保各部件的装配关系完全符合实际气动工具的设计逻辑。模型主体采用半透明彩色渲染方案，不同功能模块通过差异化的色彩材质进行区分：握持操作区域采用高饱和度的黄、青亮色硬质工程塑料材质，还原实际工具的防滑握持外壳质感；气动传导的主体缸筒部分采用半透明紫、绿色材质，可直观展示内部气道与活塞传动结构的布局；前端作业执行端采用金属质感的银灰材质，还原铆接拔除撞针部件的金属耐磨属性；底部支撑结构的滚轮采用黑色橡胶材质搭配金属轮架，还原移动支撑部件的真实材质特性。结构设计上，该工具整合了手持操作与辅助移动支撑的双重功能：上部设置符合人体工学的环形握持把手与操作扳机，方便作业人员手持操控施力；中部为气动动力的核心缸体结构，内置活塞复位、撞针冲击的完整传动链路，可清晰展示压缩空气驱动下的动力传递路径；底部设置双轮支撑结构与辅助支撑脚，在针对大型构件作业时可借助滚轮分担工具重量，降低长时间作业的操作负荷，同时支撑结构可调整角度，适配不同作业面的操作需求。设计思路围绕重型铆钉拔除作业的实际痛点展开，传统小型气动拉铆或拔钉工具完全依靠作业人员手持承重，在船舶、大型钣金构件等需要长时间连续拔除铆钉的作业场景下，操作负荷极大，该模型通过增加可移动的轮式支撑结构，将工具自身重量大部分传导至作业面，同时保留手持操作的灵活度，兼顾了作业效率与操作舒适度；建模过程中对各部件的装配间隙、活动部件的运动行程都做了参数化约束，可直接用于后续的结构验证、运动仿真以及工程出图，模型的色彩分层渲染也方便在方案展示阶段快速区分功能模块，清晰传递设计的结构逻辑与功能优势。
