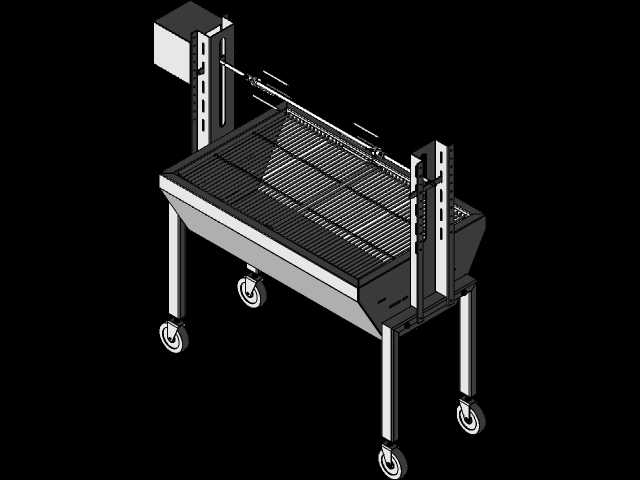

可移动立式自动翻转户外烧烤设备结构

　　这款户外烤架的结构设计，首先围绕户外商用与多人聚餐场景的实际使用痛点展开，区别于普通家用小型烤架，整体采用立式带脚轮的支撑结构，四根支撑腿底部配置万向脚轮，其中两个脚轮带锁止结构，既可以在营地、夜市摊位、户外团建场地灵活推移调整位置，锁止后也能保证烤制过程中设备不会出现滑移偏移，适配不平整的户外硬质地面使用场景。烤架主体的盛炭腔采用上宽下窄的漏斗式结构设计，侧壁预留通风间隙，既可以承接烤制过程中滴落的油脂与食物残渣，避免炭灰被风吹散污染周边环境，也能通过下部的积灰空间实现炭料的持续通风供氧，保证炭层燃烧充分，减少明火窜起烤焦食材的概率。上部的烤网采用栅格式不锈钢条排布，栅格间隙控制在12mm左右，既能保证热量均匀向上传递，

　　也能避免小块食材从间隙掉落，同时烤网采用嵌入式搭接结构，可直接向上提起拆卸，方便使用后的清理维护。两侧的立式支撑立柱上加工有等距排布的调节孔位，烤网两端的支撑轴可插入不同高度的孔位，实现烤制高度的多档位调整，对应不同炭温、不同食材的烤制需求，比如烤制易熟的蔬菜类食材可抬升烤网高度降低表面温度，烤制厚切肉类则下调烤网高度提升受热效率。烤架上方配置的自动翻转串杆机构，通过两端的轴承座固定在立柱上，串杆上预留多组食材固定卡位，可同步带动多根烤串匀速转动，无需人工反复翻面，既避免人工翻面不及时导致的局部烤焦，也能降低操作人员长时间在高温旁值守的劳动强度，翻转机构的传动部分采用外置式结构，避免油烟、油脂渗入传动部件造成卡滞，

　　日常维护仅需擦拭表面油污即可。从安装边界来看，设备整体占地尺寸控制在1200mm*600mm的矩形范围内，不含顶部翻转机构的主体高度为850mm，符合成年人站立操作的舒适高度，无需弯腰操作，加装翻转机构后总高度为1400mm，推移过程中可将翻转机构调整至水平状态降低整体高度，方便通过常规的营地门、摊位通道等狭窄空间。盛炭腔的容积设计为单次可装填5kg左右的机制炭，满炭状态下可支持2小时左右的持续烤制，满足单次20人左右规模的户外聚餐或小型夜市摊位的出餐需求。支撑腿采用矩形钢管焊接结构，管壁厚度2mm，整体承重可达到150kg以上，即使满负载放置食材、炭料也不会出现结构变形。两侧立柱除了承载烤网与翻转机构，还预留了工具挂杆的安装位，

　　可挂载烤夹、烤刷、调料瓶等常用烤制工具，操作时随手可取，无需额外配置侧边置物台，进一步压缩设备的整体占地空间。脚轮的安装高度可通过支撑腿底部的调节螺栓进行微调，在地面存在10mm以内的高度差时，可通过调整螺栓长度保证烤网整体处于水平状态，避免烤制过程中油脂向一侧流淌堆积，也能防止串杆转动时出现食材倾斜滑落的问题。烤架的所有钣金折边处都做了圆弧钝化处理，没有尖锐的外露边角，避免人员推移、操作过程中被划伤，符合户外餐饮设备的安全设计要求。
