滑板长板转向桥架支架结构

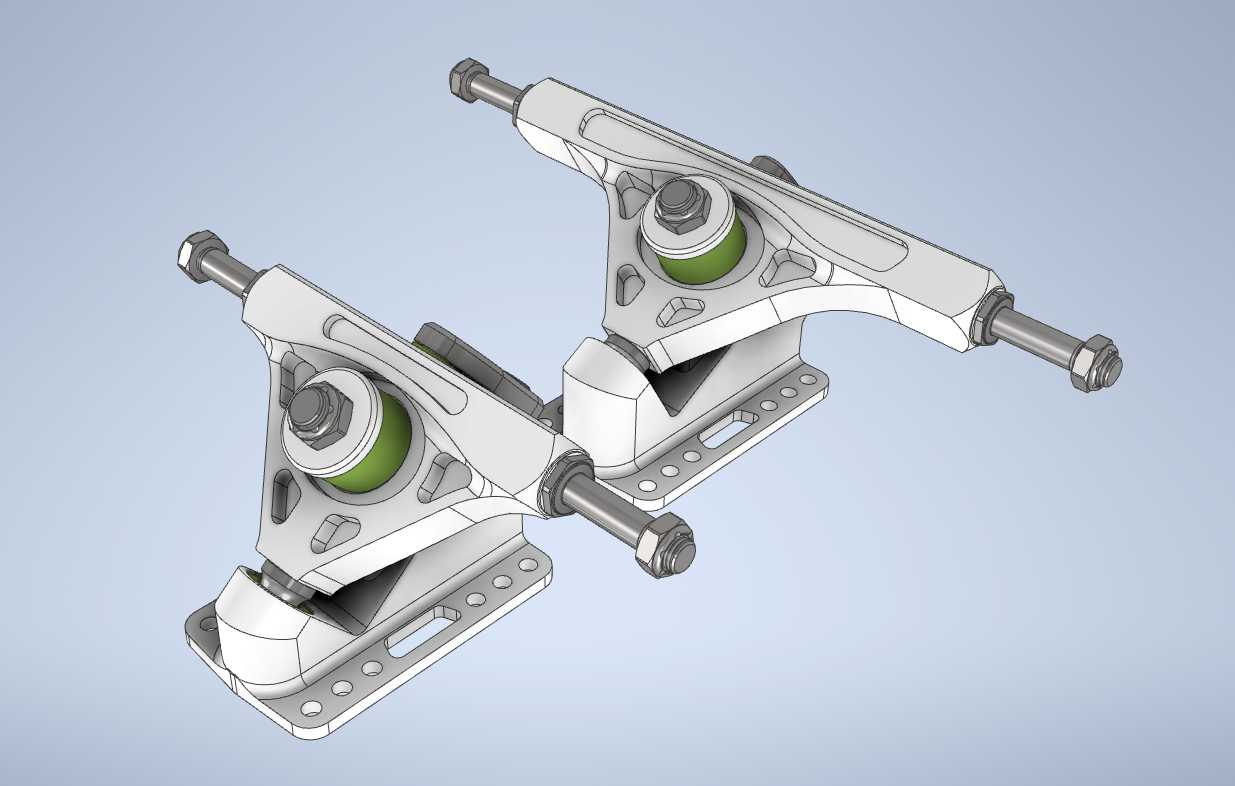

　　这套结构呈现的是成对布置的滑板转向桥架，也就是长板或滑板底盘中承担轮轴安装、转向回正和板面连接的核心承载部件。模型把左右两侧支架、主销、弹性缓冲体、轮轴、锁紧螺母以及底板安装孔位完整表达出来，适合在运动器材结构设计、滑板底盘改装、零部件干涉检查和装配关系验证中使用。

　　从实际使用场景看，桥架位于滑板板面与轮子之间，是滑行过程中受力最复杂的部位。滑手通过脚压板面产生侧向力矩，支架绕弹性缓冲体和主销形成的回转中心产生倾斜，进而带动轮轴方向变化，实现转弯、carving、下坡控速和自由式动作。长板在下坡巡航时，桥架需要同时承受垂直冲击、侧向推扭、制动反力和持续振动；在街式或自由式滑行中，又要面对落地冲击、偏心载荷和反复转向。模型将这些受力路径通过底板、三角支撑臂、主销孔、缓冲套和贯穿轮轴串联起来，结构关系比较清晰。

　　设计上，底板承担与木板板面的连接，底部布置多组安装孔，可适配不同桥钉间距。支架主体采用近似三角形的加强轮廓，在轮轴轴线与主销回转区域之间形成较宽的承载截面，既减少材料冗余，又提高抗弯和抗扭刚度。轮轴从支架两侧伸出，端部通过螺母限位，用于安装轴承、轮子和垫片。轴肩位置需要与轴承内圈形成可靠贴合，因此轴段直径、螺纹长度和螺母压紧范围都要保留足够边界，避免轮子轴向窜动或轴承预紧不当。

　　转向功能的关键在于中部弹性缓冲体。缓冲体安装在支架杯座内，通过主销和锁紧件预压，板面倾斜时橡胶或聚氨酯材料发生剪切与压缩变形，产生回正力矩。缓冲体的硬度、预压量和几何高度会直接影响转向灵敏度：较软的配置响应柔和，适合巡航和 carving；较硬的配置支撑更强，适合高速下坡和重载动作。建模时保留了缓冲体与杯座、主销、压盖之间的配合关系，能够直观看到转向时支架相对底板的摆动空间。

　　安装边界方面，底板孔位需要与滑板板面的预埋螺母或桥钉孔对齐，支架高度会影响板面离地距离，也就是整车重心高度。桥架越宽、轮轴伸出越长，横向稳定性通常越好，但转向惯量和整体重量也会增加；桥架角度和主销后倾关系会影响入弯反馈，轮轴有效长度则限制轮子宽度与端螺母压紧行程。若用于改装设计，还要校核轮子最大直径、轮边与板底之间的咬轮间隙，以及转向极限位置下轮子、垫片、螺母和支架臂之间的干涉。

　　从制造角度看，这类支架常见工艺为铝合金重力铸造或压铸后再进行CNC精加工，关键加工面包括底板贴合面、主销孔、缓冲杯座、轮轴安装孔和螺纹区域。轮轴可采用高强度钢件并与支架本体固连或压装，缓冲体则通过模具成型获得稳定弹性。模型中加强筋、减重孔、圆弧过渡和安装平台均有体现，能够帮助设计者理解载荷如何从轮子传到轴体，再经支架臂分散到底板和板面。

　　在三维建模工作中，这类零件不能只做外观外形。轮轴同轴度、主销轴线与底板的夹角、缓冲体压缩方向、底板孔距、螺母拆装空间以及左右件镜像关系，都需要在装配环境中同步检查。尤其是转向运动校核，应让支架绕缓冲回转中心做左右倾斜，观察轮轴角度变化和轮子扫掠范围，再确认板底间隙是否满足深转向需求。对于需要做仿真的工程师，还可以把垂直冲击、侧向转弯和制动扭矩分别加载到轮轴端部，观察支架三角区、主销孔周围和底板安装孔附近的应力分布。

　　整体来看，该模型不是单一装饰件，而是滑板行走系统中决定操控手感、稳定性和耐久性的功能部件。它把底板连接、弹性转向、轮轴支撑和冲击传递集中在一个紧凑结构内，适合用于滑板器材开发、运动机械结构教学、改装方案评估以及零部件装配演示。
