水利工程弧形径向闸门结构设计

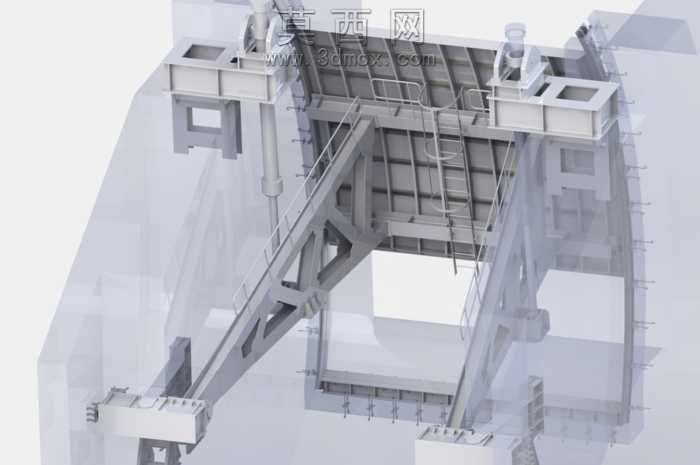

本作品为水利工程用弧形径向闸门三维结构模型，采用主流三维机械设计软件完成全参数化建模，整体建模过程严格遵循水工金属结构设计规范，完整还原了弧形闸门的全部核心结构组成。模型构建阶段以径向弧形挡水面板为核心基准，首先完成弧形面板的曲面建模，保证面板曲率符合径向受力的设计要求，使水压力可均匀传递至两侧支铰结构；随后依次搭建主横梁、次横梁、纵向隔板组成的梁格支撑体系，所有梁构件均采用焊接连接的结构形式建模，准确还原了构件间的连接位置与焊缝预留区域。支臂结构采用三角桁架式设计，建模时精准控制支臂与弧形面板、支铰座的连接角度，保证力的传递路径清晰合理，支铰座部分还原了铰轴、轴套、底座预埋板的完整结构，可清晰展示闸门绕支铰转动的运动逻辑。模型还完整包含了闸门顶部的启闭机连接平台、两侧的侧轮导向装置、底部的止水橡皮安装结构、爬梯与操作平台等附属结构，所有零部件均按实际装配关系完成约束配合，可实现虚拟装配验证与运动干涉检查。材质渲染阶段，针对不同构件赋予对应材质属性：主体钢结构采用哑光金属漆材质模拟水工钢结构的防腐涂层效果，铰轴部分赋予高硬度耐磨金属材质，止水橡皮赋予弹性橡胶材质，爬梯与操作平台采用防滑金属材质，整体渲染效果真实还原了实际工程中弧形闸门的外观质感。设计过程中充分考虑了弧形闸门的受力特性，径向布置的结构形式可使挡水时的水压力合力通过支铰中心，大幅降低启闭过程中的阻力，整体结构布局合理，各构件的尺寸比例符合工程实际应用要求，可用于水利工程相关的结构展示、教学演示、方案汇报等场景，也可为同类型闸门的结构设计提供参考依据。
