锥齿轮传动丝杆式门体升降执行机构

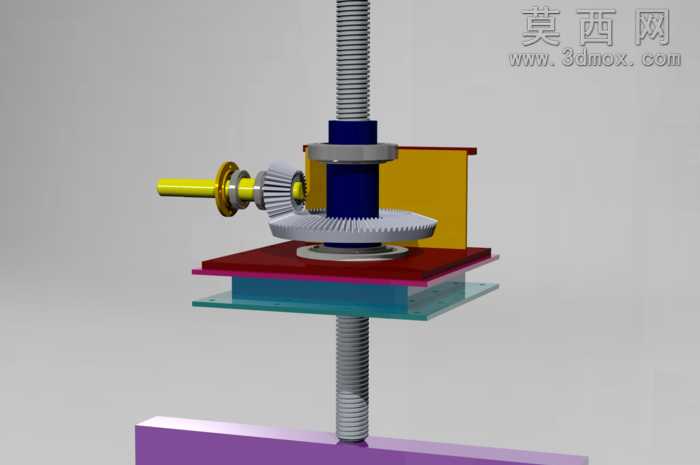

车间现场的门体升降结构常出现传动卡滞、侧偏磨损的问题，根源在于水平输入动力与竖直升降动作的转换环节没有做同轴度约束，丝杆受径向力偏载后，螺纹副磨损速度会比设计值快三倍以上。这套机构把锥齿轮换向副直接嵌套在丝杆的支撑座内部，主动锥齿轮的输入轴采用双深沟球轴承做跨距支撑，轴承座与安装基板的配合面做了0.02mm的止口定位，避免输入轴转动时的径向跳动传递到从动锥齿轮上，从根源减少锥齿轮啮合的侧隙波动。从动锥齿轮与丝杆螺母做一体化集成设计，螺母外圈通过推力球轴承抵接在上下两层安装板之间，升降过程中产生的轴向载荷直接通过轴承传递到层板结构上，不会让锥齿轮齿面承受额外的轴向推力，齿面接触应力能稳定维持在材料许用值范围内。安装板的层叠结构做了差异化的厚度设计，最上层承托锥齿轮组件的钢板厚度比下层导向板厚4mm，抵消锥齿轮啮合时产生的倾覆力矩，下层的透明导向板只承担丝杆的径向约束作用，和丝杆之间选用铜基自润滑轴套配合，不用额外加装润滑管路就能满足长期往复运动的耐磨需求。水平输入轴的轴端做了扁位结构，不管是接驳手轮还是驱动电机，都能通过抱紧式联轴器实现无键连接，避免键连接带来的回程间隙，门体停位时的精度能控制在0.5mm以内。丝杆的上下行程没有额外加装限位开关，而是通过安装板的上下止推面做硬限位，限位位置的接触面粘贴了薄型聚氨酯缓冲垫，避免升降到极限位置时出现金属撞击异响，也能抵消部分传动惯性带来的冲击载荷。实际装配时，锥齿轮的啮合侧隙可以通过调整主动轴轴承座的垫片厚度来微调，不用拆解整个升降组件就能把齿面接触斑点调整到齿高中部位置，后期维护的拆装工作量比传统分体式换向结构减少六成以上。层板之间的连接柱采用内六角圆柱头螺钉锁紧，螺钉头全部沉到板件内部，不会和周边的门体导向结构产生运动干涉，整个机构的外轮廓没有突出的尖锐结构，在车间通道旁安装也不会剐蹭过往的物料或人员。
