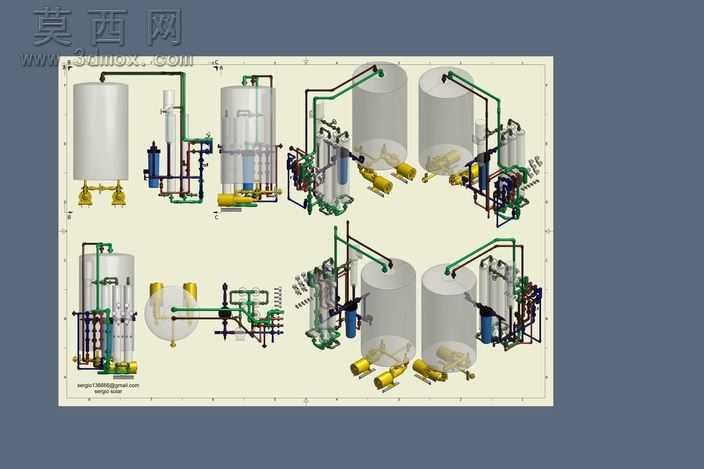

工业流体工艺管路系统三维设计模型

本模型为工业流体工艺配套的接管管路系统三维设计成果，建模过程中严格遵循工业管路设计规范，对整套系统的结构进行了精细化还原。建模阶段首先完成核心立式罐体的基础建模，根据罐体的容积、接口位置确定基准坐标，逐一还原罐体的封头、支脚、出料接口等基础结构，保证罐体的尺寸比例符合工业实际应用标准。随后开展管路部分的建模工作，根据不同管路内输送介质的属性差异，区分不同管径、壁厚的管道规格，对每一段接管的走向进行精准排布，还原管路的转弯、变径、分支结构，同时匹配对应的法兰、接头、阀门等连接部件，保证所有管路接口与罐体接口完全对齐，无错位、干涉问题。在附属部件建模上，对管路上配套的泵体、过滤装置、计量仪表、控制阀组等部件进行等比例还原，清晰呈现各部件在管路系统中的安装位置与连接方式，还原出整套流体工艺系统从原料存储、输送、处理到出料的完整管路走向。材质与渲染阶段，根据工业现场的实际材质表现，为罐体赋予哑光金属材质，为不同介质的管路区分配色，例如输送主物料的管路采用深绿色金属漆材质，辅助工艺管路采用对应区分色，阀门、泵体等部件赋予铸铁或铸钢的金属质感，支脚、底座部分赋予防锈漆材质，通过渲染调整光影效果，清晰区分不同部件的结构层次，让整套管路系统的布局一目了然。设计思路上，以满足流体工艺的输送效率、安装检修便利性为核心，管路排布尽量减少不必要的弯头与变径，降低流体输送阻力，同时预留足够的操作与检修空间，阀门、仪表的位置设置在便于人员操作观察的区域，罐体之间的管路连接逻辑清晰，完整呈现多罐体协同作业的流体工艺路线，可用于工业管路布局方案展示、工艺教学演示、安装施工参考等场景，模型结构完整，细节还原度高，各部件之间的装配关系清晰准确。
