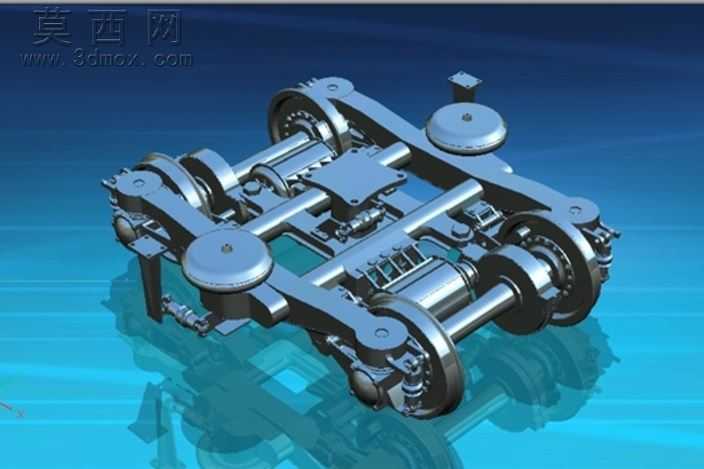

轨道车辆走行部转向架三维结构设计

本作品为轨道车辆走行部核心部件转向架的三维建模设计，整体建模过程严格遵循铁路车辆转向架的实际结构比例开展，首先在三维建模环境中完成核心承载构架的基准搭建，以焊接构架的实际型材截面为依据，通过草图绘制、特征拉伸、布尔运算完成构架侧梁、横梁的主体结构，精准还原构架上各类安装座的定位尺寸，确保各部件装配基准完全匹配实际工程参数。轮对部分建模严格按照车轮踏面的标准廓形进行旋转特征生成，还原车轴与车轮的过盈配合装配关系，对轴颈、轮座等关键配合部位的尺寸进行精准约束，同时完成轴箱装置的配套建模，还原轴箱与构架侧梁的定位衔接结构。一系悬挂部分按照实际钢弹簧的螺旋参数完成螺旋扫描建模，搭配垂向减震器的结构建模，还原一系悬挂的垂向支撑与定位功能；二系悬挂部分完成空气弹簧的曲面建模，还原空气弹簧与构架、车体安装座的衔接结构，同时配套建模横向减震器、抗蛇行减震器等部件，清晰呈现二系悬挂的隔震与限位作用。基础制动装置部分完成制动缸、制动杠杆、闸片等部件的建模，还原制动传动机构的运动铰接关系，确保各铰接部位的转动自由度符合实际运动逻辑。建模过程中对所有金属部件统一赋予金属材质，对橡胶减震部件、空气弹簧胶囊部分赋予对应的橡胶、复合材料材质，渲染阶段采用冷色调渐变背景，通过环境光与定向光搭配打光，突出金属部件的质感与结构轮廓，对部件衔接的缝隙、铰接部位做精细化处理，避免出现穿模、结构错位问题。整体设计完整还原转向架承载、导向、减震、制动的核心功能结构，各子部件的装配关系清晰明确，可直观呈现转向架的整体构造与各系统的布局逻辑，清晰展示走行部各部件的配合关系，帮助理解轨道车辆转向架的工作原理与结构组成。
