带集水功能的轨道列车转向架结构设计

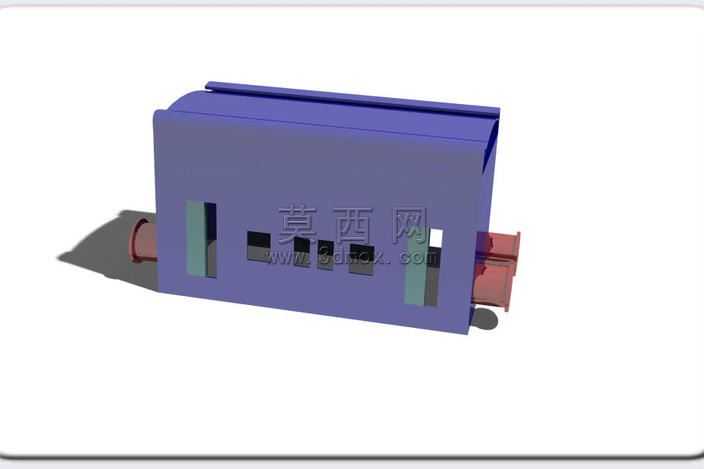

本作品为轨道列车转向架的三维结构设计，在常规列车走行部转向架的结构基础上，融入了特殊的纳米表面集水功能设计，整体建模过程依托三维参数化设计软件完成，从转向架的主体承载构架、轴箱定位结构、轮对连接部位到附加的集水功能腔体均做了完整的实体建模。建模阶段采用自顶向下的设计思路，先搭建转向架的整体装配骨架，确定各部件的装配基准与相对位置，再逐一拆分细化各个零件结构：主体承载箱型构架采用薄壁实体特征搭建，预留出集水流道对应的开槽与窗口结构，两侧伸出的轮对安装轴座做了同轴度约束，保证轮对装配后的转动自由度符合轨道车辆的行走要求。材质渲染阶段，主体构架赋予哑光紫蓝色工程塑料质感的材质，模拟轻量化复合材料的视觉效果，两侧轴端连接部位赋予金属红铜材质，区分不同功能部件的材质属性，地面添加柔和的投影效果，还原三维渲染场景下的真实光影关系，构架表面的窗口与开槽结构做了边缘倒角处理，避免尖锐棱角的建模瑕疵，提升模型的细节完成度。结构设计上，除了满足转向架承载、导向、缓冲的基础行走功能外，额外在构架顶部设计了适配NBD纳米集水表面的安装基面，构架内部预留储水腔体，表面开设的多组窗口既可以作为检修维护的操作口，也可以作为集水过程中的通风导流通道，两侧伸出的轴座结构用于连接轮对与一系悬挂部件，保证转向架与车体、轮轨之间的力传递路径通顺。设计思路围绕沙漠等干旱缺水区域的轨道车辆应用场景展开，利用转向架顶部外露的大面积安装面铺设纳米集水材料，将空气中的雾汽、露水收集后导入构架内部的储水腔存储，收集的水资源可以供给车辆清洁、乘员日常使用等多场景需求，在不额外占用车辆安装空间的前提下，拓展了转向架的附加功能，整体模型装配关系完整，无干涉错面，各部件的连接逻辑符合轨道车辆转向架的设计规范，附加功能的结构融入没有破坏转向架原有的承载受力结构，兼顾了行走功能可靠性与附加功能的实用性。
