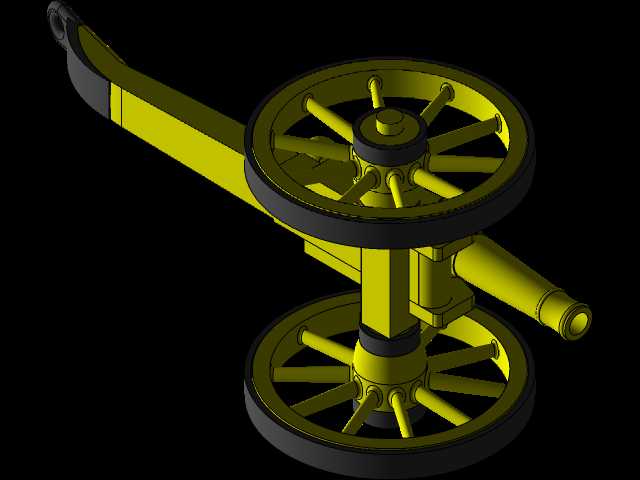

复古轮式青铜古炮结构三维数模

　　这套轮式古炮结构数模完整还原了青铜前膛火炮的经典机械构造，整体采用双轮拖曳式炮架布局，所有零部件均按照实体机械装配逻辑完成建模，没有冗余的装饰性几何特征，每一处结构都对应古炮实际运作的功能需求。从结构组成来看，整套装置包含炮身、回转炮座、上下两组轮式行走机构、拖曳架体、轮辐支撑结构以及枢轴连接组件，各部件之间的配合关系完全参照实炮的装配逻辑搭建。炮身部分为前装滑膛炮构型，炮管从尾膛到炮口呈现均匀的壁厚渐变，尾端封闭的药室位置壁厚最大，可承受发射时膛内的峰值压力，向前延伸过程中炮管外径逐步收窄，炮口位置做了加厚的炮箍强化结构，既符合青铜铸造的工艺特点，也能抵消炮口位置的应力集中。炮管尾部整合了炮耳轴结构，通过耳轴与上架体形成铰接配合，

　　可实现炮身的俯仰角度调整，以此改变射击仰角来适配不同射程的发射需求。回转支撑部分位于上下架体之间，采用立式枢轴作为回转中心，枢轴外部搭配多层支撑座与止推接触面，上架体可带动炮身整体绕竖直轴线完成水平方向的射向调整，不需要移动整炮的轮架位置就能完成一定角度范围内的射向覆盖，这一结构也是这类轮式野战火炮区别于固定式城防炮的核心特征。行走机构采用前后两组辐条式车轮，车轮外圈为轮缘结构，内部沿圆周均匀分布多根辐条，辐条从中心轮毂向外辐射连接轮缘，轮毂位置嵌套在轮轴上，轮轴与下架体刚性连接。靠前的车轮作为射击状态下的支撑轮，靠后位置的车轮配合长拖架构成拖曳行进状态的支撑点，拖架从炮座位置向后上方延伸，架体为变截面的梁式结构，

　　靠近炮座的位置截面高度更大，承担炮身后坐时传递的冲击载荷，向后延伸过程中截面逐步收窄，拖架末端设置挂接结构，可在机动状态下挂接畜力或者牵引装置完成阵地转移。在实际应用场景中，这类轮式青铜炮曾是近代早期野战阵地的核心火力装备，相比固定式的重型城防火炮，它的核心优势是可快速拆解拖曳、阵地转换灵活，在行军状态下整炮依靠两轮支撑，拖架末端挂载在牵引载体上，可随野战部队完成短途机动；进入射击阵地后，将拖架下放至地面作为后支点，和两个前轮共同构成三点支撑的稳定布局，发射时的后坐力一部分通过炮架传递到地面，另一部分通过轮架的小幅位移抵消，不需要额外浇筑复杂的固定炮位。从设计思路层面拆解这套结构，建模过程中优先保证了各运动副的动作逻辑通顺：

　　炮身绕耳轴的俯仰转动行程无干涉，上架绕枢轴的水平回转全程不会和下架、轮辐发生碰撞，车轮绕轮轴的转动自由度完全保留，所有铰接位置的配合间隙都按照实际装配的公差逻辑预留，既没有出现部件之间的几何干涉，也不存在不合理的超大间隙。外形尺寸与安装边界方面，整炮的最大外轮廓由车轮直径和拖架长度决定，两轮的外侧宽度构成整机的横向边界，拖架末端到炮口的总长度构成纵向边界，炮身处于最大仰角状态时，炮口的最高位置构成整机的高度边界，在阵地布置时，需要在炮身后方预留出足够的后坐位移空间，水平回转的射界范围内不能布置遮挡结构，拖架落地的支撑位置需要保证地面承载力均匀，避免射击时架体发生下陷偏移。轮辐的数量和排布角度经过对称校核，相邻辐条之间的夹角完全均等，轮毂和轮轴的配合段长度覆盖了车轮的受力区间，保证行军过程中车轮不会出现侧向窜动。炮座位置的多层支撑凸缘分别承担轴向载荷和径向载荷，枢轴的上端和下端都设置了限位结构，防止回转过程中上架体出现竖直方向的松脱。这套数模对于古典机械结构研究、仿古器械复原设计、历史装备演示装置开发都有实际参考价值，建模过程中省略了非功能性的装饰纹路，所有结构特征都服务于火炮的行军、转向、俯仰、射击受力传递这些核心功能，可直接用于结构原理演示、3D打印实体复原以及仿古装备的结构参考。
