金属材料磨损性能测试实验装置结构

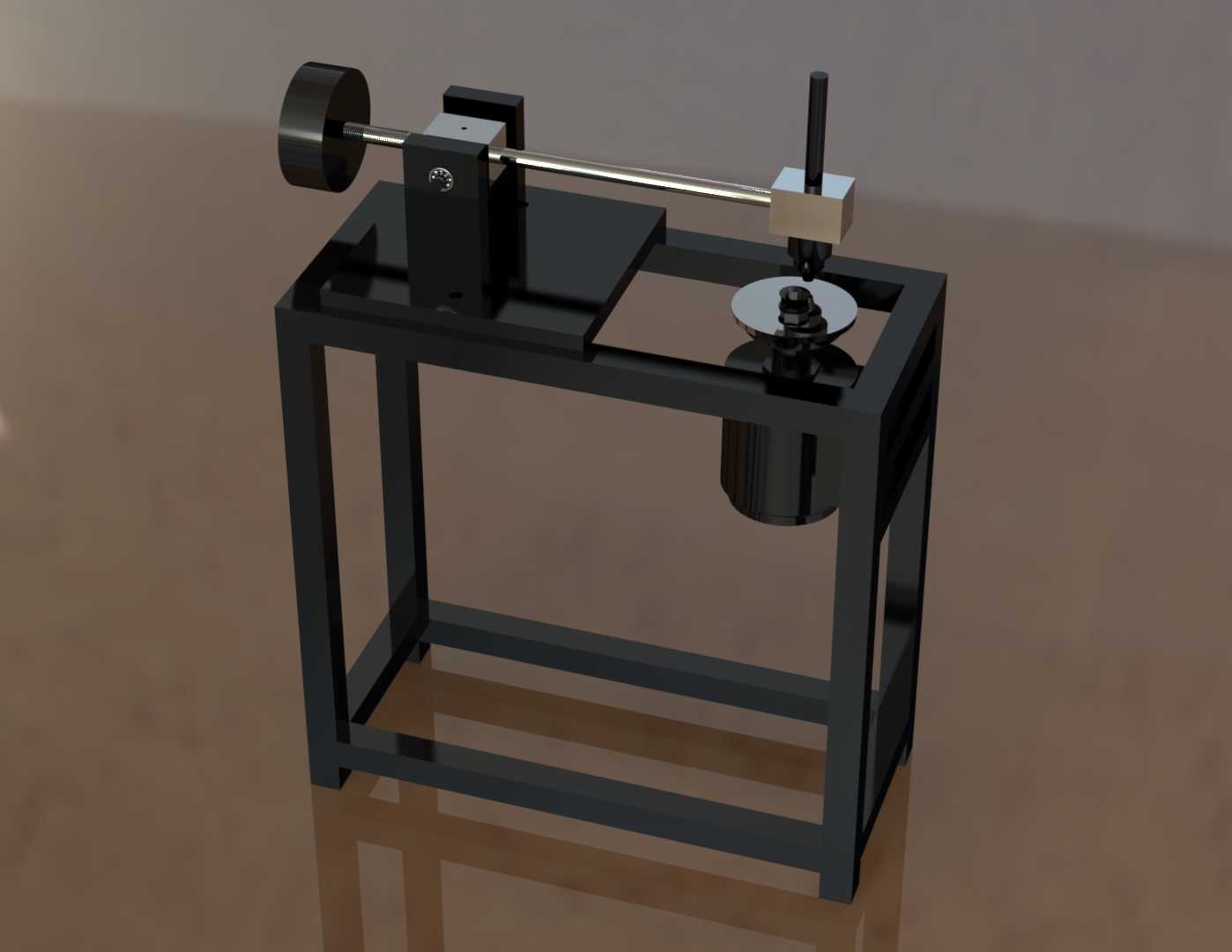

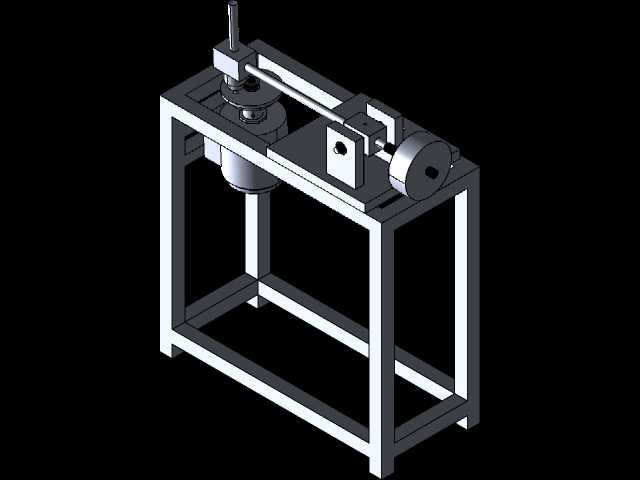

　　这套磨损测试装置的结构设计，核心围绕小载荷下金属材料滑动摩擦磨损的试验需求搭建，整体采用框架式方管焊接机架作为承载基础，机架底部预留了地脚安装孔位，可直接固定在实验台或水泥基础上，避免试验过程中因转轴转动、加载机构施力产生的振动影响测试数据稳定性。从结构布局来看，装置的动力输入侧布置在机架左上方，转轴通过两个带座轴承固定在横向安装板上，转轴一端预留了配重轮安装位，可根据试验需求调整转动惯量，匹配不同转速下的摩擦工况，转轴中段通过滑套结构连接加载压头组件，压头垂直向下对准下方的试样装夹盘，装夹盘下方连接传动结构，可带动待测试样做定速圆周转动，与上方固定的压头形成滑动摩擦副。

　　在实际应用场景中，这类装置主要面向材料学科的教学实验、小型金属零部件的耐磨性能抽检场景，可完成不同载荷、不同转速下的金属材料磨损量测试，也可用于润滑介质的耐磨性能验证——试验时将待测试样固定在下方装夹盘上，调整上方压头的伸出长度设定初始接触压力，通过调整转轴端的配重块改变加载力大小，启动动力后试样盘匀速转动，压头与试样表面持续摩擦，试验结束后通过称量试样质量变化、测量磨痕深度即可得到材料的耐磨性能参数。

　　设计过程中优先考虑了试验操作的便捷性，压头组件采用快拆式固定结构，更换不同材质的压头、调整压头接触角度时无需拆解整个转轴机构，仅需松开滑套上的紧定螺钉即可完成调整；试样装夹盘采用三爪自定心结构，可适配直径20mm到80mm的圆形、方形试样，装夹时无需额外找正，能快速完成试样换装，提升多组对比试验的效率。机架的上层安装板预留了多组T型槽，横向的轴承座安装位置可沿槽道调整，以此改变压头与试样中心的接触半径，匹配不同摩擦线速度的试验要求，无需额外更换传动轮组即可覆盖常用的试验参数区间。

　　从安装边界尺寸来看，整套装置的机架长度控制在700mm左右，宽度450mm，整体高度800mm，底部支脚的安装孔横向间距为620mm、纵向间距为380mm，可直接放置在常规的实验室操作台上，不需要额外搭建大型安装基础；装置的动力部分预留了标准电机安装法兰，可根据需求搭配不同功率的调速电机，转速调节范围覆盖0到300转每分钟，满足从低速干摩擦到高速润滑摩擦的多类试验需求。

　　结构细节上，所有转动配合部位都设计了防尘密封结构，避免试验过程中产生的金属磨屑进入轴承配合面造成额外磨损，延长装置的使用寿命；加载机构旁预留了传感器安装位，可后续加装压力传感器、摩擦力传感器，直接将试验数据传输到采集端，实现测试过程的自动化数据记录，不需要人工读取记录参数。机架下方预留了足够的空置空间，可放置磨屑收集盒，承接试验过程中掉落的金属磨屑，保持试验台面整洁，也方便试验结束后收集磨屑做进一步的形貌分析。

　　这套装置的结构没有采用复杂的一体化铸造机身，而是选用标准型材焊接加工，所有零部件都采用通用标准件，加工难度低、后期维护更换配件方便，既可以满足教学场景下频繁拆装、调整结构的演示需求，也能满足小型工厂质检环节的基础耐磨性能抽检需求，结构冗余量充足，不会因为频繁调整、长时间连续运转出现结构变形问题。
