三星Galaxy S23+消费电子外观结构建模

　　日常做消费电子结构适配、周边配件开发的过程中，精准的手持终端三维数模是所有设计环节的基础，这次完成的三星Galaxy S23+数模，完全围绕实际工程场景的使用需求搭建，没有做多余的艺术化修饰。做这类消费电子数模，最先要明确的是不同场景的使用边界：如果是做手机保护壳、贴膜这类贴合类配件，对机身外轮廓的公差要求要控制在0.1mm以内，尤其是中框的弧度过渡、摄像头模组的凸台高度、按键的凸起位置，稍有偏差就会出现配件装配错位、顶膜、按键卡滞的问题；如果是做无线充电器、车载支架这类承载类配件，除了外轮廓尺寸，还要匹配机身的重量分布、重心位置，保证支架夹持时的受力均匀，不会出现侧翻、滑脱的情况；如果是做展厅的展示道具、陈列架，还要考虑机身的握持弧度、摆放时的支撑点位置，让道具和机身的贴合度更自然。

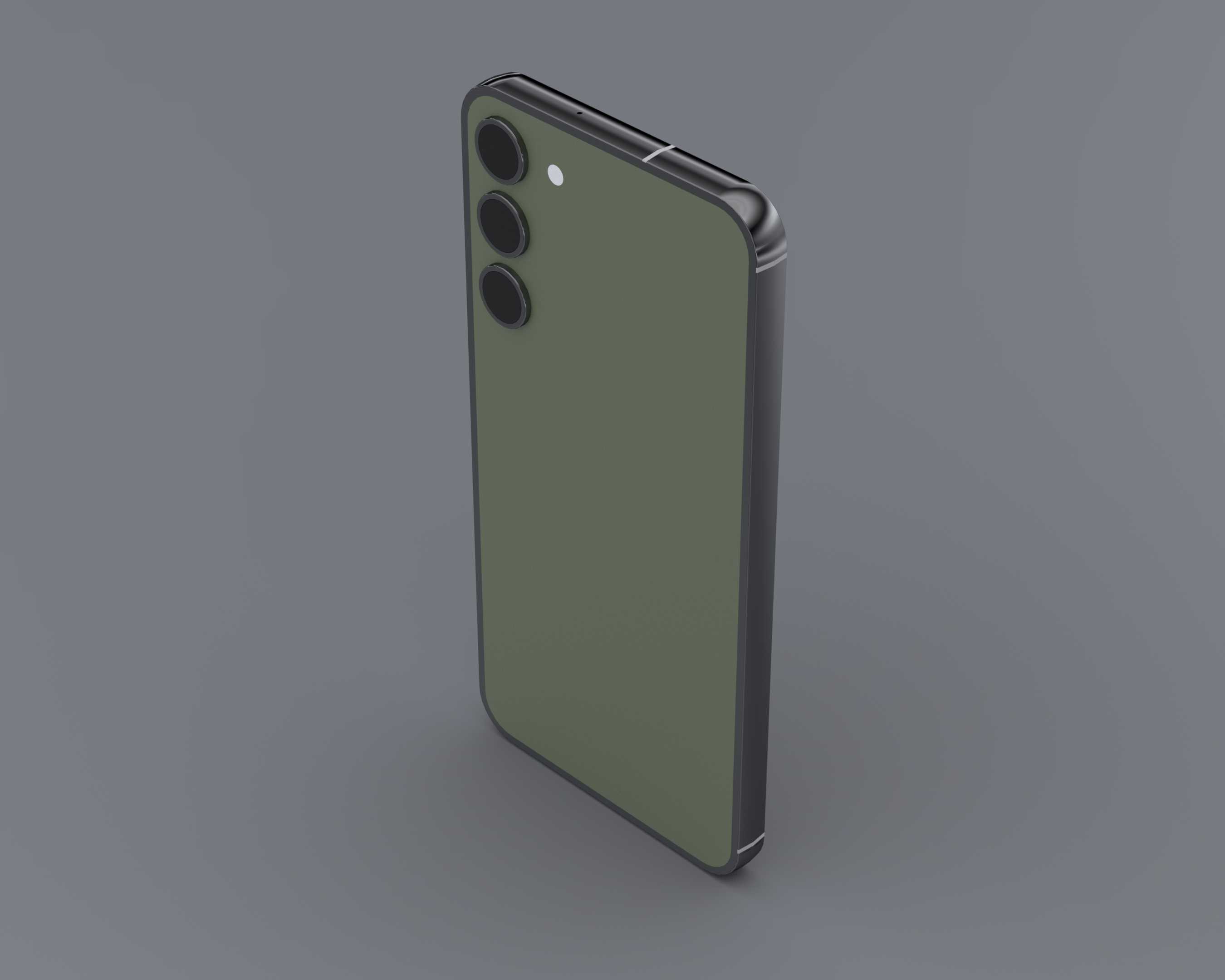

　　建模过程中没有直接照搬官方公布的纸面参数，而是结合实体机的实际测量数据做细节修正：很多公开参数标注的是机身的理论尺寸，但实际量产机型的中框和后盖衔接处有0.15mm左右的倒角过渡，摄像头模组的金属装饰圈和后盖玻璃之间也有细微的高度差，这些细节如果在建模时忽略，后续做结构干涉检查时就会出现误判。机身背部的摄像头模组采用竖向排布的三颗独立镜头设计，建模时特意还原了每颗镜头的金属装饰圈凸台高度、镜头保护玻璃的下沉深度，还有闪光灯与镜头模组的相对位置，这些细节对于做镜头保护盖、模组防尘配件的设计来说是核心参考点。中框部分采用圆弧过渡的直边设计，和传统直角中框不同，这款机型的中框边缘做了微弧处理，建模时通过多段曲率连续的曲面拼接实现，还原了实际握持时的贴合感，同时精准还原了侧边按键的位置、开孔的尺寸，包括底部的Type-C接口、扬声器开孔、麦克风开孔的相对位置，都和实体机的测量数据保持一致，方便后续做外接配件、接口防尘塞的适配设计。

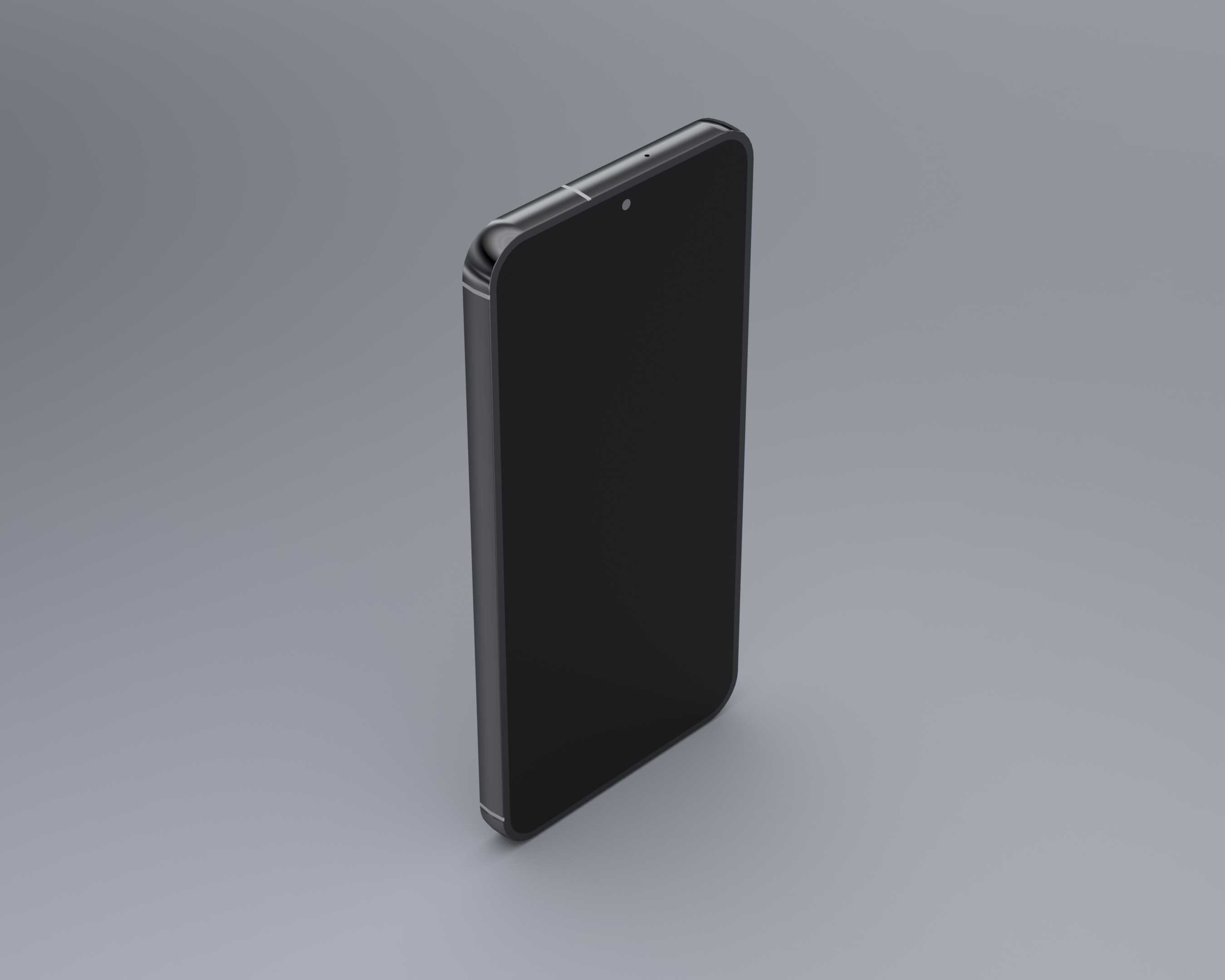

　　尺寸边界的把控上，严格按照实体机的实测数据搭建，机身的长宽厚尺寸控制在量产机型的公差范围内，摄像头模组的凸起高度、中框的厚度变化、屏幕R角的曲率都和实体机保持一致，没有做夸张的变形处理。屏幕部分的建模不仅还原了正面的屏幕尺寸、边框宽度，还考虑了屏幕玻璃的2.5D弧度，这个细节对于做钢化膜的定位设计、屏幕贴合治具的开发非常关键，如果忽略了玻璃边缘的弧度，治具压合时很容易出现白边、气泡的问题。

　　从设计思路上来说，这个数模采用分层建模的逻辑，把后盖、中框、屏幕、摄像头模组、按键这些独立部件分开建模，每个部件都保留独立的建模特征，方便使用者根据自己的需求做修改：比如做结构强度仿真的工程师，可以直接给不同部件分配对应的材料属性，中框用铝合金材料、后盖用玻璃或者复合材料、屏幕用康宁玻璃参数，不需要重新拆分零件；做外观改型设计的设计师，可以直接替换后盖的纹理、调整摄像头模组的排布，不用从零开始搭建基础机身结构。在曲面处理上，所有的外观面都做了曲率连续检查，没有出现曲面褶皱、曲率突变的问题，导出到不同的三维软件中都不会出现破面、变形的情况，不管是做结构装配检查、渲染出图，还是做3D打印的手板验证，都可以直接使用。

　　实际工程应用中，这类精准的手机数模还能用于生产线的工装治具设计，比如组装过程中的定位夹具、检测工位的承载治具，都需要和机身完全贴合，数模的精度直接影响治具的使用效果；另外在做产品的人机工程学验证时，也可以把数模导入人机工程仿真软件，模拟不同手型的握持姿态，评估按键位置的合理性、机身重量分布的舒适度，为后续的产品迭代提供参考。建模过程中特意规避了很多消费电子数模常见的问题：比如很多模型为了渲染效果刻意加深中框的接缝、放大摄像头的凸起，导致数模和实际机型的尺寸偏差较大，无法用于工程设计，这个数模所有的细节都以实际测量数据为依据，外观缝隙的宽度、部件之间的阶差都和量产机型保持一致，完全满足工程场景的使用需求。
