外置USB7.1声道音频转接声卡结构设计

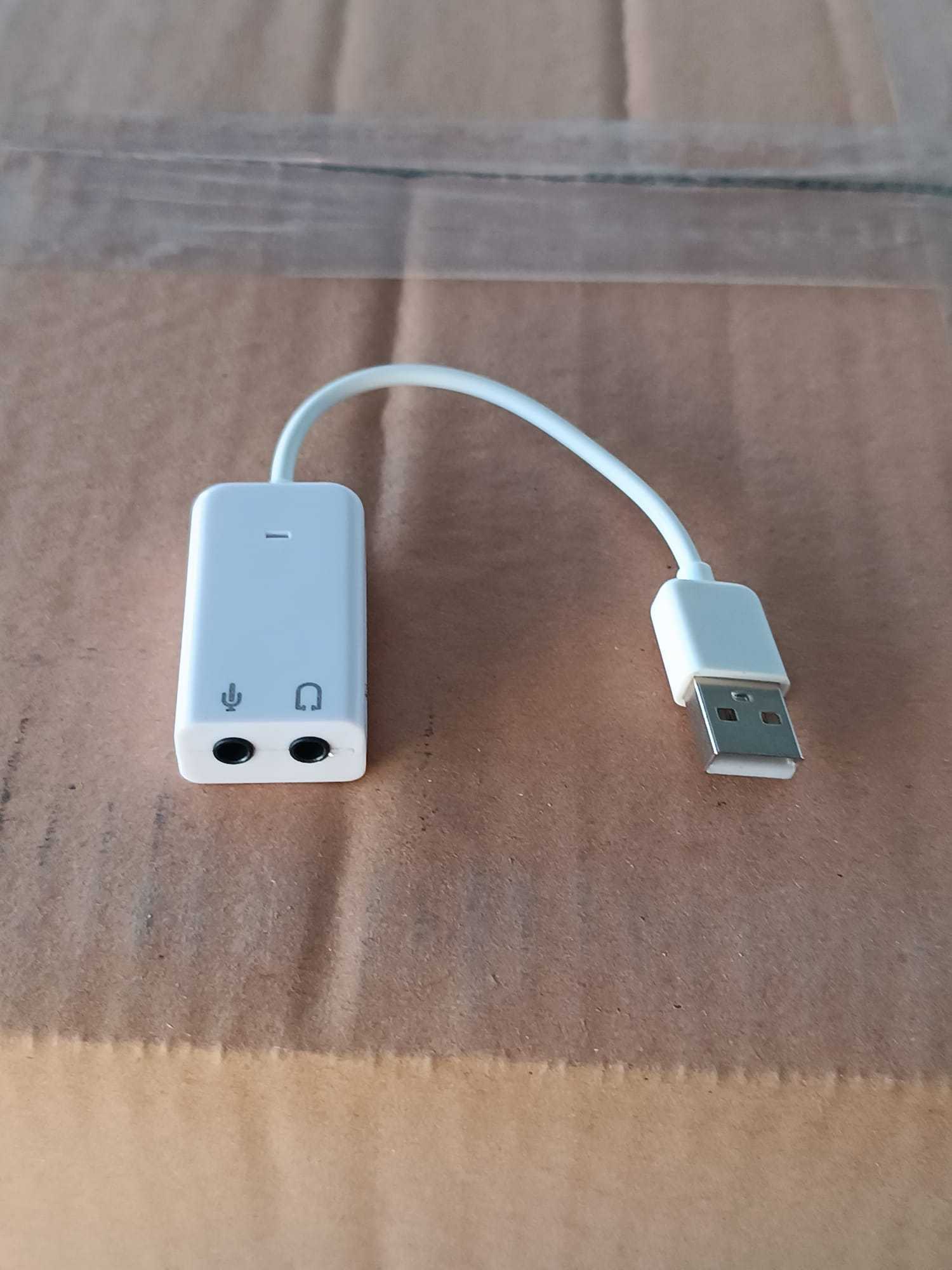

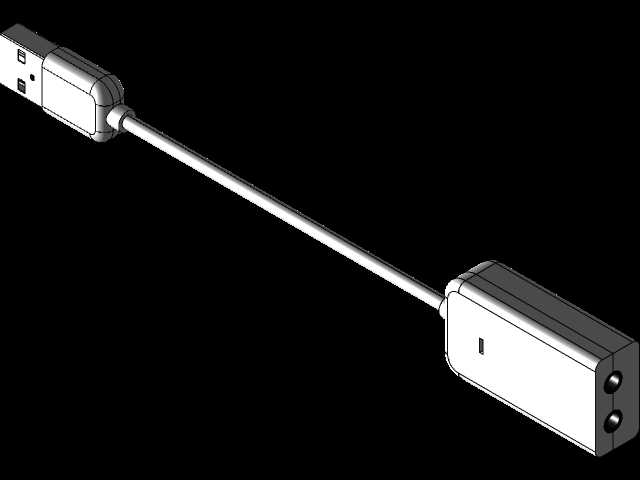

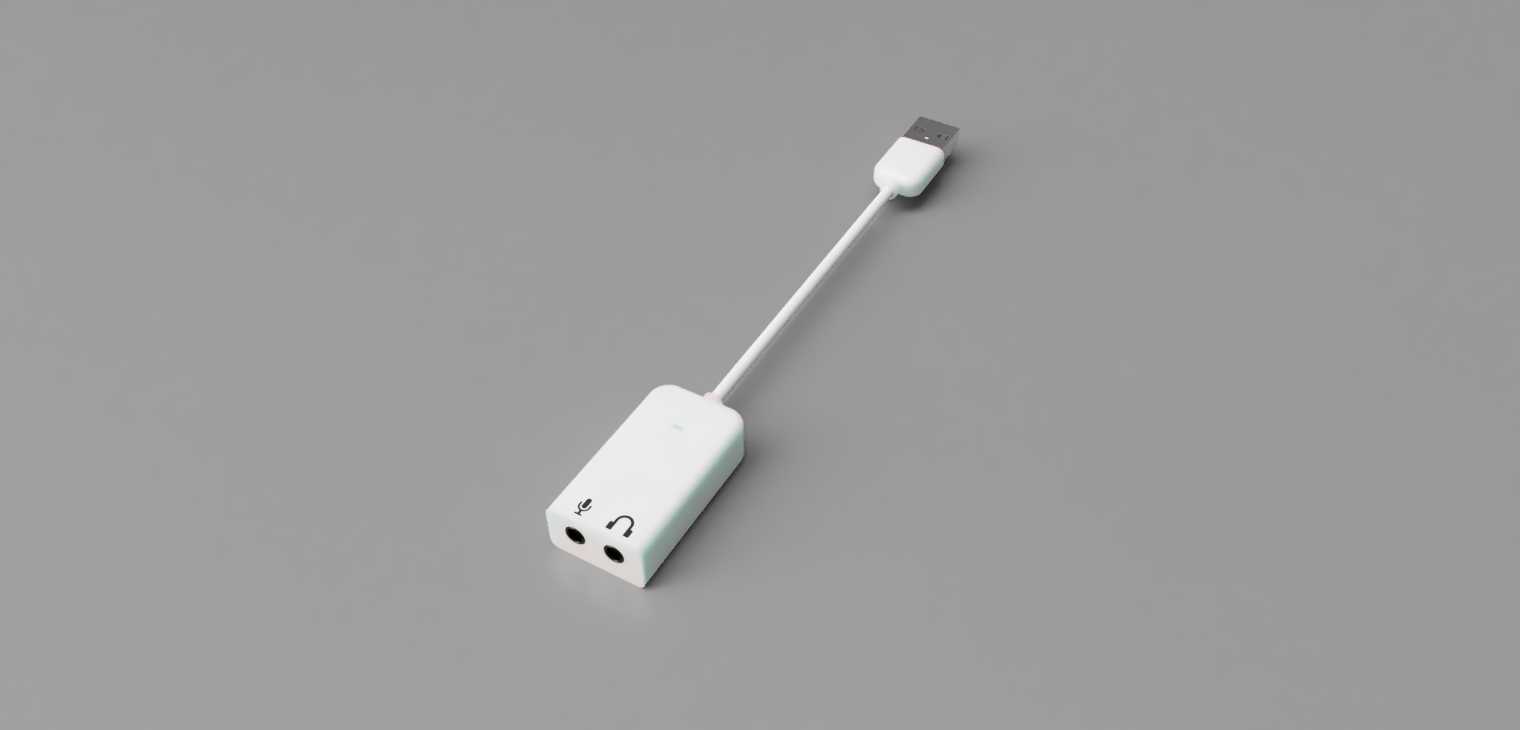

　　长期使用后外观一致性更好。出线端直接和USB公头做了一体化的应力释放设计，线身和壳体衔接位置做了加长的软胶护套，日常使用中反复弯折插拔的时候，不会出现线芯在根部断裂的问题，适配经常需要拔插携带的移动使用场景。接口端布局在壳体远离USB插头的一侧，两个3.5mm音频接口做了清晰的标识区分，麦克风输入接口标注了话筒标识，耳机输出接口标注了耳机标识，两个接口之间预留了足够的插拔间隙，就算是插头直径偏大的加粗音频线接头，也不会出现两个接头互相干涉插不到位的情况。壳体内部的PCB布局做了分层规划，USB协议转换芯片布置在靠近USB公头的位置，缩短高频信号的传输路径，减少信号损耗和干扰，音频解码芯片和滤波电容布置在靠近3.5mm接口的一侧，日常桌面办公、移动外勤作业场景里，经常会遇到台式机主板音频接口氧化接触不良、轻薄本砍掉3.5mm音频口、工业控制终端音频输出存在底噪干扰的问题，这类外置USB声卡就是为解决这类音频输入输出痛点设计的转接设备，不需要额外布设板卡，直接通过USB接口取电和传输音频信号，就能扩展出独立的麦克风输入、耳机输出通道，规避主板集成声卡的电磁干扰问题。从结构设计层面看，这款声卡采用一体式注塑外壳搭配短尾出线的设计思路，整体外壳做了圆角过渡处理，没有尖锐的棱角，既可以避免日常插拔时刮蹭桌面线材或者划伤手部，也能在跌落时通过圆角结构分散冲击力，降低外壳开裂的概率。外壳表面做了细磨砂纹理处理，相比光面外壳不容易残留指纹和使用划痕，

　　模拟音频信号的走线尽可能做短，同时和数字信号走线做了物理隔离，避免数字信号串入模拟通路产生底噪。壳体内部预留了定位柱和卡扣位，PCB装配时可以直接卡在定位柱上，不需要额外打胶固定，上下壳通过周边的卡扣咬合，装配效率高，后期如果需要维修拆解也不会留下明显的撬痕。尺寸设计上，整体壳体的长宽高控制在适合手持插拔的范围，厚度不会超过常规U盘的最大厚度，插在笔记本侧边USB接口的时候，不会和相邻的其他USB设备产生空间干涉，就算是接口间距比较小的轻薄本，也能正常使用，不会挡住旁边的接口。短尾线的长度经过实际场景验证，既不会因为线太短导致插在台式机后置接口时设备悬空拉扯接口，也不会因为线太长导致桌面线材杂乱缠绕，日常放在桌面使用时，

　　声卡本体可以平稳放置在桌面上，不会因为线材的拉扯出现翘起、滑落的情况。功能层面，这款声卡支持7.1声道的音频解码输出，除了常规的立体声耳机输出，还可以通过驱动适配实现多声道的音频输出，满足影音娱乐、语音会议、简单音频录制的需求，不需要额外供电，USB接口插上之后就能自动识别基础功能，适配主流的操作系统，在工业控制场景下，也可以作为工控设备的音频扩展模块，给没有集成音频功能的工控机扩展语音播报、音频采集的能力，适配生产现场的语音提示、对讲通讯需求。结构设计时还考虑了长期插拔的耐用性，3.5mm接口采用了铜质镀金触点，多次插拔之后也不会出现氧化导致的接触不良、声道缺失的问题，USB公头采用了加厚的金属屏蔽层，既可以提升接口的结构强度，

　　反复插拔不会出现公头变形歪斜的问题，也能屏蔽外界的电磁干扰，提升音频传输的稳定性。壳体的合模线做了隐藏式设计，布置在壳体侧面的棱线位置，日常使用中不会直接摩擦到合模线位置，避免长期使用后合模线位置出现毛边、掉漆的问题，外壳注塑时选用了具备一定阻燃性能的ABS材料，满足电子外设的阻燃安全要求，就算内部电路出现异常发热，也不会出现外壳引燃的安全隐患。实际装配验证阶段，PCB和壳体之间预留了0.2mm的装配间隙，避免注塑件的尺寸公差导致PCB装配时被挤压变形，造成元器件虚焊或者接触不良，接口位置和壳体开孔的同轴度控制在0.1mm以内，音频插头插入时不会出现卡滞、偏斜的问题，插拔手感顺滑，插入后有清晰的段落反馈，连接稳固，轻微拉扯线材也不会出现接口松脱、音频中断的情况。
