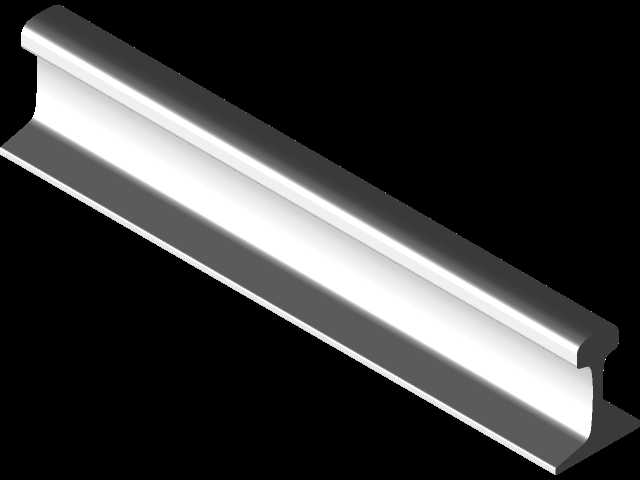

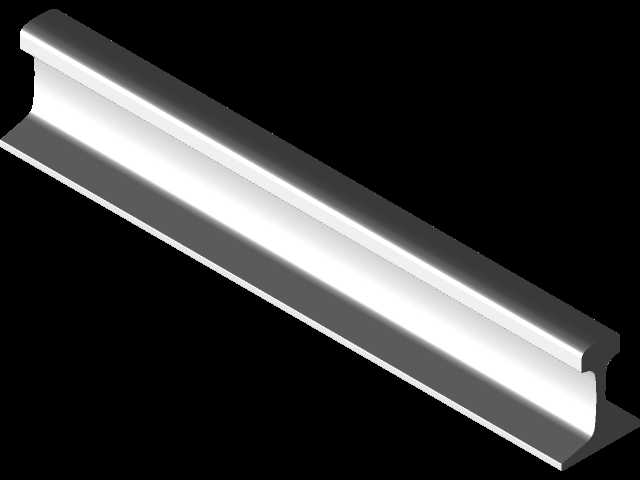

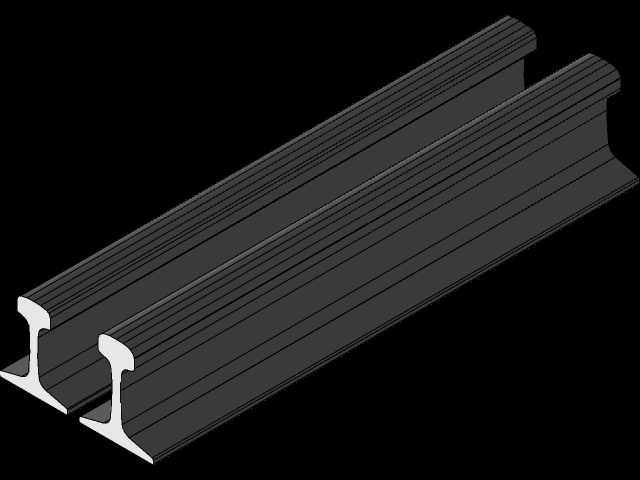

美标铁路钢轨型材三维结构设计

　　铁路轨道作为陆地重载运输的核心承载结构，钢轨是直接承接列车轮对载荷、引导车辆运行方向的关键部件，本次建模的美标钢轨结构，完全匹配北美干线铁路的铺设应用场景，可用于重载货运线路、城市通勤轨道的线路设计仿真、轮轨接触分析、轨道铺设施工模拟等工程场景。从实际用途来看，这类钢轨需要长期承受列车轮对的反复冲击载荷、滚动摩擦以及温度应力带来的形变，因此截面设计的合理性直接决定了轨道的使用寿命与运行安全性。在功能特性层面，该钢轨采用工字形截面设计，顶部的轨头部分做了适配轮缘接触的圆弧过渡处理，轨头的踏面弧度经过长期线路验证，能够均匀分散轮对传递的垂向载荷，减少局部应力集中带来的轨头压溃、磨耗过快问题；中部的轨腰部分采用等厚度薄壁结构，

　　在保证整体抗弯截面模量的前提下尽可能降低型材自重，同时能够传递轨头到轨底的载荷，缓冲列车通过时的横向冲击力；底部的轨底设计为宽翼缘结构，铺设时与轨下垫板、轨枕完全贴合，增大接触面积降低单位面积压强，同时为扣件系统提供足够的安装压紧面，防止列车通过时钢轨出现横向位移与倾覆风险。设计思路上完全遵循美标铁路轨道的型材规范，截面各部分的过渡圆角、壁厚比例、翼缘宽度都严格匹配实际轧制型材的尺寸参数，建模过程中首先绘制轨头的踏面轮廓曲线，根据轮轨接触的常用接触带位置确定轨头的圆弧半径与侧面斜度，保证轮对在直线段与曲线段都能保持合理的接触位置，减少轮缘的异常磨耗；轨腰部分的圆弧过渡分别衔接轨头下侧与轨底上侧，避免截面突变带来的应力集中问题，

　　在长期交变载荷作用下能够降低疲劳裂纹的产生概率；轨底的底面设计为完全平面，保证与下部支撑结构的完全贴合，两侧的翼缘边缘做了小倒角处理，避免轧制与安装过程中出现边缘磕碰损伤。从安装边界来看，该钢轨的截面高度、轨底宽度都适配北美铁路常用的弹条扣件系统与混凝土轨枕、木枕的安装尺寸，铺设时相邻钢轨的连接可以采用鱼尾板连接或者无缝线路焊接工艺，轨底的宽度能够匹配常规扣件的压紧爪跨度，不需要额外调整扣件安装位置；轨头的宽度适配主流货运列车、客运列车的轮对轮缘内侧距，在曲线段铺设时可以根据曲线半径设置对应的轨底坡，保证轮对与钢轨的中心对中，减少偏载带来的单侧磨耗。在实际工程应用中，这类钢轨模型可以用于线路改造的仿真分析，

　　模拟不同轴重列车通过时钢轨的应力分布、形变位移量，也可以用于轨道巡检设备的结构设计参考，匹配探伤小车、轨道打磨设备的走行轮轮廓设计，还可以用于铁路相关教学场景的结构演示，直观展示钢轨截面的力学设计逻辑。建模过程中对轨头的工作边做了细节还原，考虑了长期使用中轨头侧面与轮缘接触的工作面特征，轨底的安装面也保留了轧制型材的平面度特征，没有多余的工艺倒角，完全匹配实际热轧钢轨的成型特征。在进行轨道系统装配建模时，该钢轨模型可以直接与扣件、轨枕、道岔等部件进行装配配合，轨腰部分的空间可以容纳轨距块、弹条等扣件部件，不会出现干涉问题；对于有仿真需求的场景，模型的截面轮廓连续闭合，可以直接导入有限元分析软件进行网格划分，开展静力学、动力学的载荷仿真计算，不需要额外修复几何特征。
