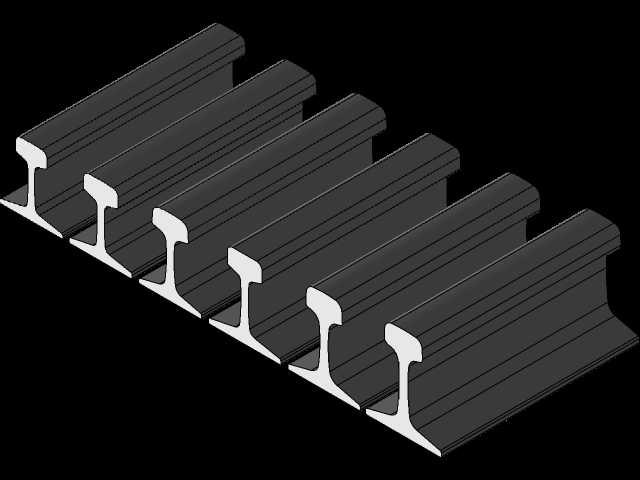

澳标系列铁路钢轨结构三维设计

　　在铁路线路的基础设施搭建中，钢轨是直接承接列车轮对载荷、引导车辆行驶方向的核心受力构件，本次完成的澳标系列钢轨三维结构，覆盖了不同线网运营场景下的常用轨型，适配干线重载运输、支线通勤、工矿专用线等多种铺设需求。从结构受力逻辑来看，钢轨的工字形截面是长期工程迭代形成的最优构型，头部的圆弧轮廓与列车轮对踏面匹配，在长期滚动接触中能均匀分散接触应力，降低磨耗速率；腰部的薄壁竖板承担从头部传递的垂向载荷，同时兼顾横向抗弯能力，适配列车过弯时的侧向挤压力；底部的宽翼缘则用于和轨下垫板、轨枕形成稳定贴合，将上部载荷均匀扩散到下部道床上，避免局部应力集中造成轨枕破损或道床沉降。

　　不同轨型的截面参数对应差异化的轴重适配能力，41kg级轨型多用于工矿企业内部的专用运输线，适配低速、小轴重的内燃机车与货运车厢，这类线路通常转弯半径小、作业频次不高，轨腰厚度做了针对性优化，在满足结构强度的前提下控制材料用量；47kg、50kg级轨型是区域通勤线路的主流选型，适配中等轴重的客运、货运混跑场景，头部的耐磨层厚度做了加强，能承受每日数十对列车的反复碾压，降低线路维护的频次；53kg、60kg级轨型则对应干线重载运输场景，适配大轴重的长途货运列车与高速通勤列车，整体截面高度更高，底部翼缘宽度更大，垂向抗弯刚度提升明显，能在长区间铺设时减少轨面的动态挠度，提升列车行驶的平稳性；68kg级轨型则针对重载货运专线设计，头部轮廓做了特殊修型，轮轨接触斑的面积更大，接触应力更低，能适应万吨级编组列车的反复碾压，减少轨面剥离、肥边等常见伤损的出现概率。

　　建模过程中严格遵循澳标对应的截面尺寸规范，对轨头的圆弧过渡、轨腰与头尾的连接圆角、轨底的边缘倒角都做了精准还原，这些细节结构并非冗余设计：轨头与轨腰的过渡圆角能降低应力集中系数，避免长期交变载荷下出现疲劳裂纹；轨底边缘的倒角则是为了适配现场安装时的扣件卡装结构，保证扣件能紧密贴合轨底侧面，不会出现安装间隙导致的钢轨窜动。从安装边界来看，单根标准长度钢轨的两端预留了螺栓连接的钻孔位置，孔位的间距、孔径都匹配澳标鱼尾板的安装尺寸，现场铺设时可通过鱼尾板实现相邻钢轨的刚性连接，也可根据无缝线路的焊接需求，对端部做焊接坡口处理，实现长轨条的无缝拼接。

　　在轨道系统的配套设计中，这类钢轨模型可直接用于扣件选型、轨枕排布、道岔结构匹配的虚拟装配验证，比如在做窄轨线路的道岔设计时，可直接调用对应轨型的截面生成辙叉、尖轨的配套结构，验证轮对通过道岔时的过渡平顺性，避免出现轮缘撞击尖轨的问题；在做线路的有限元仿真分析时，精准的截面模型能保证抗弯截面模量、惯性矩等参数的计算准确性，更真实地模拟列车动载下的钢轨变形、应力分布情况，为轨下垫板的刚度选型、道床的厚度设计提供数据支撑。日常的线路维护场景中，这类标准化的钢轨模型也可用于伤损对比参照，比如现场测量出现轨头磨耗、轨腰裂纹时，可通过和标准模型的尺寸比对，快速判断伤损是否达到更换阈值，提升维护作业的效率。不同于通用的等截面型钢，钢轨的头部轮廓有严格的廓形要求，建模时没有采用简单的拉伸操作生成实体，而是对轨头的复合圆弧段做了逐段拟合，保证廓形的曲率连续，避免出现棱角导致的轮轨接触应力异常；轨底的支撑面做了平面度的约束，保证和轨下垫板的接触面积符合设计要求，不会出现局部点接触导致的垫板压溃问题。
