锅炉蒸汽管路法兰式截止调节阀结构

　　这套阀体结构面向锅炉顶部蒸汽引出管路以及厂区蒸汽分配管网的节流、切断与流量调节场景，在供热站、工业锅炉房、蒸汽伴热干线、用汽设备入口支管中都属于常见承压元件。现场布置时，阀体通常沿水平蒸汽管道安装，手轮朝上并保留足够操作空间；阀盖上方的手轮直径明显大于阀杆直径，操作人员站在管道侧面即可完成启闭，不需要额外配置加长扳手。阀体两端采用法兰连接，法兰盘上均布螺栓孔，安装时可与同压力等级的管道法兰对中，通过垫片压紧实现密封。相比螺纹连接，法兰结构在大口径、高温蒸汽管路中更便于检修拆卸，也能降低反复拆装对管口螺纹造成的损伤。

　　从功能上看，该阀并不只是简单的通断部件。锅炉运行过程中，蒸汽从锅筒或集汽集箱向外输送，管路压力、温度和流量会随着用汽负荷变化而波动。截止阀通过阀杆带动内部启闭件沿阀座轴线升降，改变流通截面，从而调节进入下游管道的蒸汽量。当阀瓣完全落座时，可切断该支路蒸汽，便于后端设备检修；在部分开启状态下，它又能承担节流作用，平衡不同蒸汽管道之间的流量分配。阀体采用近似直通式铸造壳体，内部流道经过转折，介质从一侧法兰进入，绕过阀座区域后从另一侧法兰流出。这种流道阻力虽高于全通径球阀，但阀瓣与阀座的配合面更适合截流和调节，密封面在关闭状态下受机械压紧作用，截断可靠性较好。

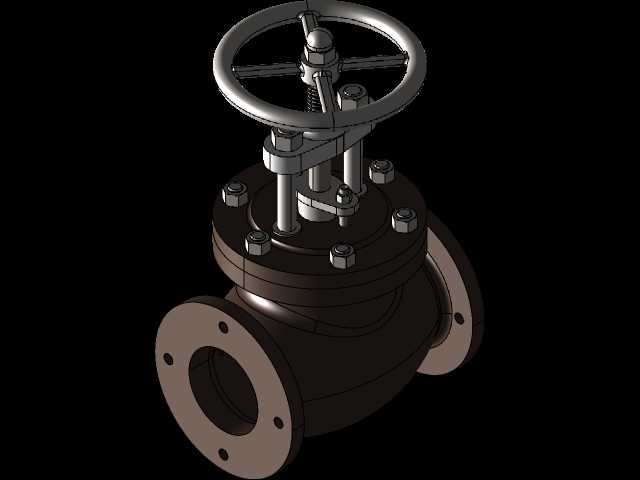

　　结构设计上，模型清晰表达了阀体、阀盖、阀杆、阀瓣、手轮、支架、紧固件和中法兰连接关系。下部阀体为主要承压壳体，壁厚在进出口法兰、阀座腔和中法兰附近进行加强，以承受蒸汽内压和管道附加载荷。阀盖通过多组螺栓与阀体连接，中间形成密封面；阀杆从阀盖中心穿过，上部与手轮机构相连，下部连接启闭件。手轮采用轮缘、辐条和轮毂组合形式，旋转时通过螺纹副将圆周运动转化为阀杆的直线升降。阀杆周围设置压盖和填料空间，用于阻止蒸汽沿杆部向外泄漏；实际产品中该位置通常填入柔性石墨或复合填料，并用压盖螺栓调节压紧量。

　　建模时需要特别关注几个装配边界。其一是阀杆行程与手轮螺纹导程的匹配，手轮转动圈数应能保证阀瓣从全开位置可靠移动到全关位置，同时避免阀杆超程顶死。其二是中法兰螺栓分布圆与阀盖外形的干涉检查，螺栓装入后扳手空间不能被手轮支架或加强筋遮挡。其三是两端法兰的同轴度和端面平行度，若法兰面偏斜，现场配管时会产生强制连接应力，长期运行容易在壳体根部形成疲劳裂纹。其四是手轮外缘到管道、平台和保温层的距离，操作面过窄会导致阀门紧急关闭时无法快速施力。

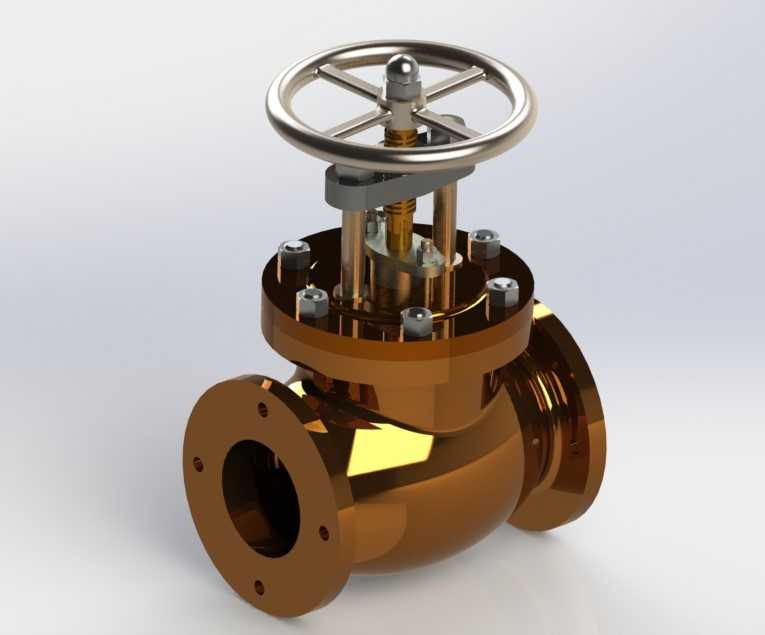

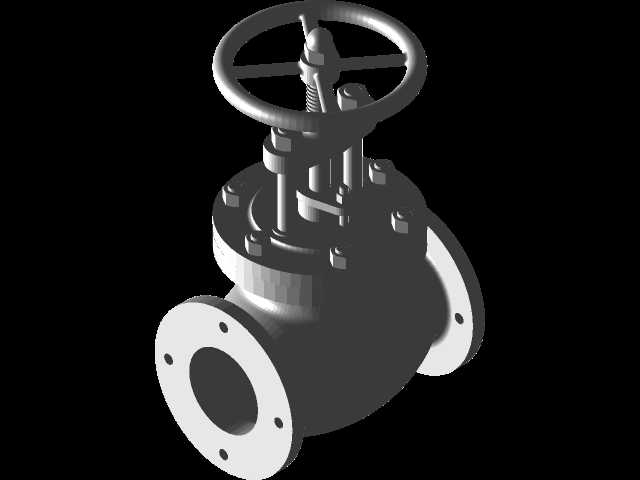

　　外形方面，阀体下部呈流线型鼓状腔体，两侧法兰向外伸出，上部由立式支架承托手轮机构，整体高度大于管道中心线到手轮顶端的距离。布置三维管路时，应在阀门上方预留手轮提升和检修填料的空间，在两侧法兰处预留穿螺栓、紧固螺母和更换垫片的操作余量。对于保温管道，还需按阀体最高轮廓外加保温层厚度，避免平台梁、电缆桥架或邻近管道挤占操作区。

　　在工程应用中，这类阀门的选型不能只看接口尺寸，还要结合蒸汽压力、温度、流量特性和管道材质统一考虑。模型中法兰孔位、阀盖螺栓、手轮辐条和支架筋板均以实体方式表达，适合用于管路布置校核、设备检修空间分析、操作机构演示以及阀门结构原理教学。对结构设计人员而言，可在此基础上进一步细化密封面锥角、阀瓣导向长度、填料腔尺寸和阀杆螺纹参数；对三维建模学习者而言，该件综合了铸造壳体、法兰盘、杆类传动、轮辐手轮和螺栓装配等典型机械结构，能够较完整地训练承压阀门从零件建模到装配干涉检查的流程。
