角式法兰连接进水止回阀结构设计

　　在工业锅炉给水、循环水输送这类带压管路系统里，止回阀是避免介质反向窜流的核心管路元件，这款角式结构的止回阀，专门适配CA6140机床配套的冷却供水、小型工业锅炉给水这类垂直转水平流向的管路布局，不用额外加装弯头改变管路走向，能直接完成90度转向的管路通断与防回流控制。从实际工况适配来看，这类阀门常装在给水泵出口与锅炉进水口之间的管段上，当锅炉侧压力瞬时超过泵出口压力，或是给水泵突发停转、管路失压的时候，阀瓣会在介质反向压力与自身重力的共同作用下快速落座密封，完全阻断高温水、冷却液倒流回泵腔，避免泵叶轮受反向水流冲击出现反转、密封件冲蚀损坏，也能防止锅炉侧带压介质泄漏引发的管路水锤问题。

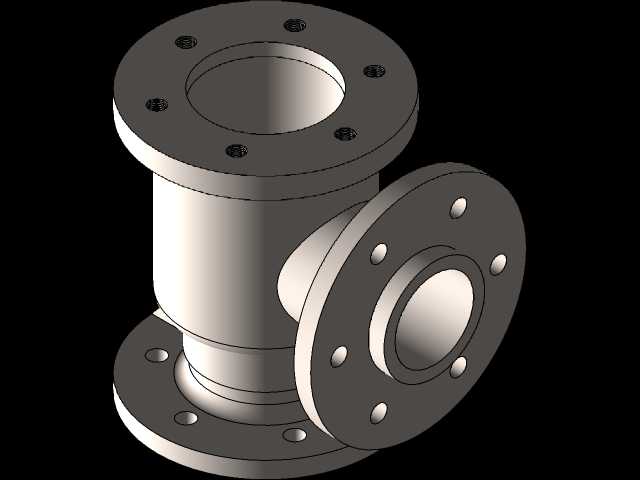

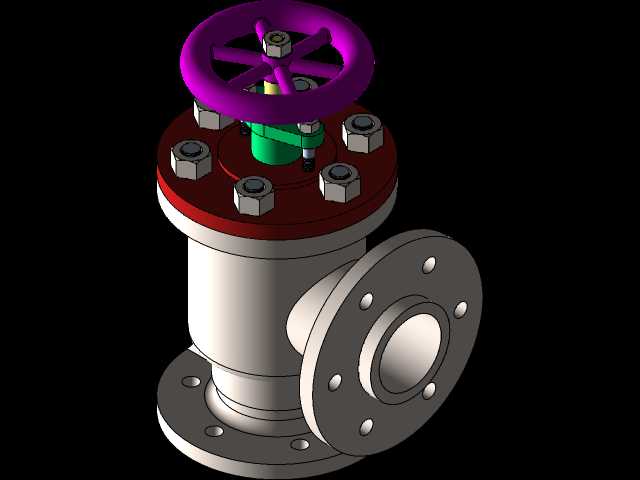

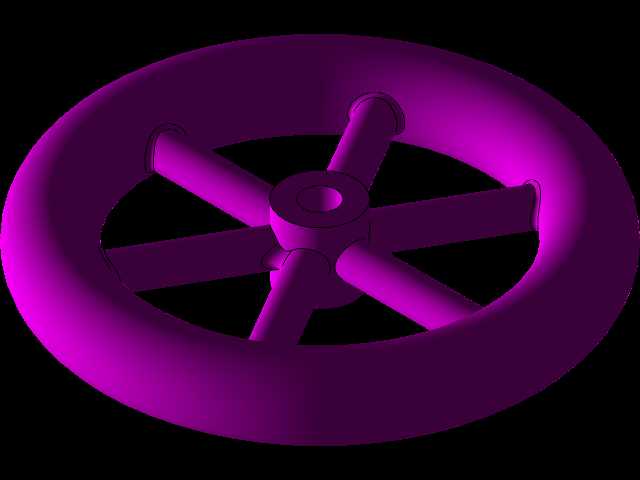

　　做这款阀的三维结构设计时，首先要匹配现场安装的空间边界，阀体采用直角两通结构，垂直段为介质进口，水平侧为介质出口，两端都采用凸面法兰连接结构，法兰螺栓孔的分布、密封面的凸台尺寸完全适配同压力等级的常规工业管路法兰，不用额外加工过渡连接件就能直接对接现场管路。手轮采用轮辐式结构，直径设计兼顾操作力矩与安装空间，不会因为手轮尺寸过大挤占周边管路、设备的检修空间，手轮下方的阀杆密封段采用填料函结构，预留了足够的填料装填空间，能在长期带压运行下避免介质从阀杆处外渗。阀盖与阀体的连接采用圆周均布的六角螺栓压紧密封垫片，螺栓数量、分布圆直径经过强度校核，能承受额定工作压力下的介质轴向推力，不会出现阀盖被顶开、密封垫片压溃泄漏的问题。

　　从内部结构设计逻辑来看，阀瓣的导向结构做了加长设计，保证阀瓣升降过程中不会出现卡滞、偏斜，密封面采用锥面配合结构，相比平面密封能在更低的闭合压力下实现有效密封，哪怕是介质反向压力不大的工况下，也能快速切断回流通道。阀体的流道做了圆弧过渡处理，没有直角突变的结构，能减少介质流经阀门时的局部阻力损失，降低给水泵的额外功耗，也能避免介质中的杂质在流道拐角处沉积卡涩阀瓣。在安装边界的尺寸把控上，垂直进口端的法兰端面到水平出口端法兰端面的中心距，参考了同通径常规角式阀的安装尺寸，能直接替换现场老旧损坏的同类型阀门，不用重新调整管路的支撑位置、切割改动现有管段，大幅降低现场改造的工作量。

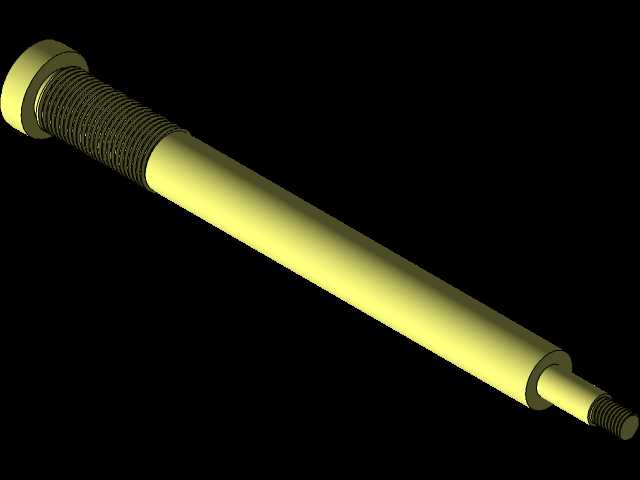

　　实际选型适配时，这款阀的结构强度能满足常温到中温的水介质输送工况，所有过流部件的壁厚都经过耐压校核，能承受管路系统的常规水锤冲击，不会出现阀体开裂的问题。顶部的手轮操作结构，除了常规的自动止回功能外，还可以通过手动旋转手轮调节阀瓣的开启高度，在管路检修、设备维护时可以作为截断阀使用，实现管路的手动切断，不用在该管段额外加装独立的截断阀，减少管路的连接节点，降低潜在的泄漏点。在三维建模过程中，所有配合面都做了公差匹配设计，比如阀杆与填料压盖的配合间隙、阀瓣与导向套的配合间隙，都参考了机械设计手册的公差选用标准，既保证运动部件动作灵活，又不会因为间隙过大出现介质泄漏、阀瓣晃动偏磨的问题。法兰端的密封面粗糙度、螺栓孔的位置度都在模型里做了明确的设计标注，后续出工程图时可以直接用于生产加工，不需要二次调整结构尺寸。
