并联式多自由度可调支撑关节结构

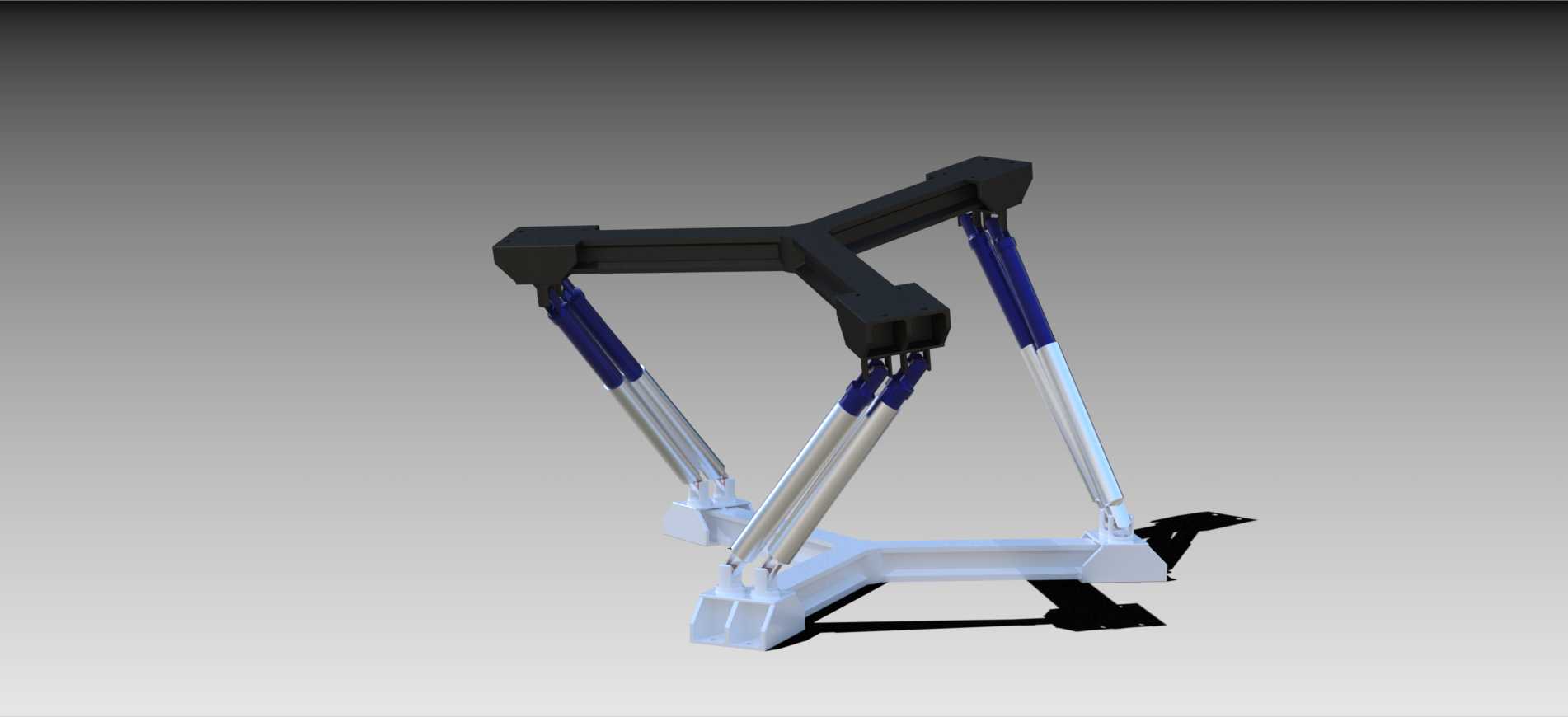

　　这类并联构型的支撑关节，最早在机床工装夹具的柔性定位场景中得到批量应用，后续逐步延伸到精密检测装夹、非标自动化工位变位、轻型载荷位姿调整等多个工业场景。区别于传统串联式关节的单轴依次传动结构，该关节采用三组可独立伸缩的支腿配合上下铰接平台，能够在有限的安装空间内实现末端平台的多自由度位姿调整，同时依靠并联结构的固有高刚性特性，在调整到位后可提供远高于同规格串联关节的支撑稳定性，不会出现串联结构常见的末端累计间隙晃动问题。

　　从实际使用场景来看，该类关节常作为柔性工装的核心调整单元，用于机床加工工序中异形工件的辅助支撑：针对铸件、焊接件这类毛坯面存在形位偏差的工件，不需要制作专用的仿形支撑块，仅需通过调整三组支腿的伸出长度，就能让上支撑面完全贴合工件的不规则支撑点位，锁紧后即可抵消加工过程中的切削振颤，相比传统的固定高度支撑块，能大幅降低异形工件的工装准备周期，尤其适合多品种小批量的机加工生产场景。除此之外，该结构也可用于光学检测平台的微调支撑、轻型自动化设备的机位姿态调整，在需要小范围高精度位姿调整、同时要求支撑结构具备足够抗倾覆能力的场景下，该构型的关节相比传统的螺旋千斤顶、可调垫铁具备更灵活的调整维度。

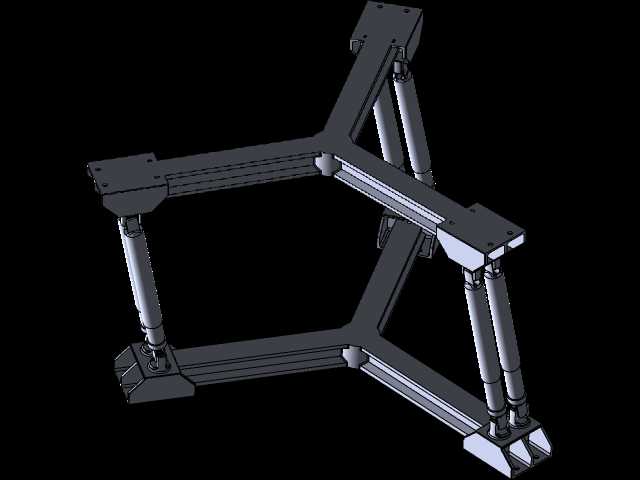

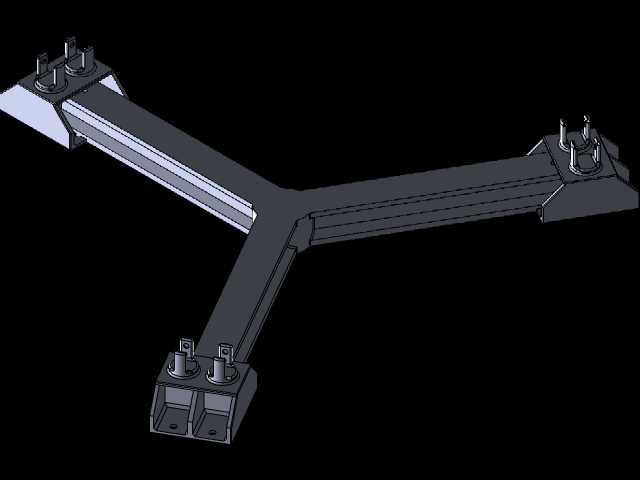

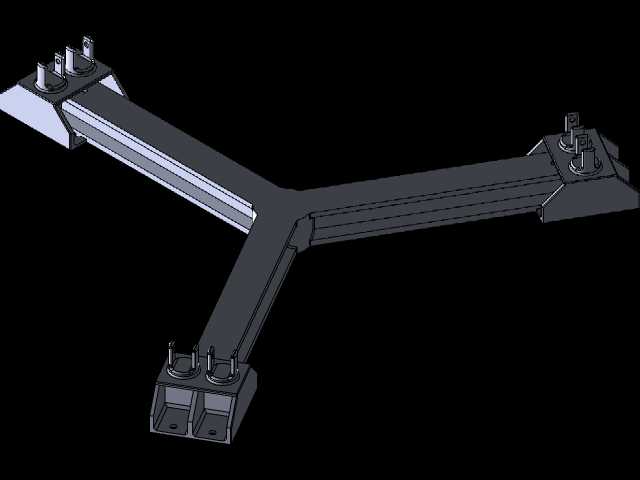

　　结构设计层面，该关节的上下平台均采用一体化铸造后铣削加工的三角构型，三个铰接支点沿平台中心呈120度均匀分布，这种布局能够让三组支腿的受力均匀分配，避免单支腿受力过载的问题。支腿部分采用内外套管的伸缩结构，配合锁紧机构实现长度调整后的位置固定，支腿两端的铰接副采用大接触面积的球铰结构，能够补偿支腿伸缩过程中的角度偏转，同时保证铰接位置无多余窜动，避免调整过程中出现卡滞。设计过程中需要重点校核支腿的最大伸出长度下的整体抗倾覆力矩，根据实际承载需求匹配支腿的管径与壁厚，同时要保证三个铰接点的位置度公差，避免因加工误差导致支腿调整时出现别劲问题。

　　安装边界方面，该关节的下平台预留有标准的安装固定孔位，可直接通过螺栓固定在机床工作台、工装底板或者设备基座上，不需要额外制作转接板；上平台的支撑面可根据实际使用需求更换不同材质的垫块，比如针对易划伤的铝合金工件可更换尼龙垫块，针对重载切削场景可更换淬火钢垫块。整体结构的外轮廓尺寸紧凑，在支腿完全收回的状态下整体高度较低，可适配狭小空间内的安装需求，支腿的调整行程覆盖常规工装调整的常用范围，不需要额外增加接长杆即可满足大部分场景的调整需求。需要注意的是，安装时要保证下平台的安装基准面平面度符合要求，避免因基座倾斜导致关节调整范围出现单侧受限的问题，同时三组支腿的锁紧力矩要保持一致，避免长期受力不均导致支腿出现变形。

　　在实际建模过程中，该结构的铰接副配合间隙、支腿伸缩的行程限位都需要在三维模型中完整体现，方便后续做运动仿真验证调整过程中是否存在干涉，同时可直接通过模型导出工程图用于加工生产，模型中各零件的配合公差、安装孔位参数都按照实际工业使用标准设置，可直接作为同类结构设计的参考模板，帮助结构设计人员缩短同类可调支撑机构的开发周期，减少前期构型验证的重复工作量。
