五百立方常压储运罐体结构设计方案

　　在油气集输、化工原料中转、市政供水调峰、大宗液态物料仓储的场景里，常压大型储罐是核心的静态储运载体，本次建模的500立方工作容量储罐，针对常温常压下的液态介质存储需求做结构适配，区别于高压球罐、低温保冷罐的特殊结构，该类储罐的设计优先平衡容积利用率、场地适配性与施工安装的便捷性。从结构选型来看，该储罐采用卧式圆筒形主体结构，两端配置标准椭圆形封头，这种选型的核心考量是卧式布置不需要过高的厂房净空，相比立式拱顶罐，对地基承载力的均匀性要求更低，适合在地质条件一般的厂区中转站点布置，同时椭圆形封头的应力分布更均匀，在介质静压力、罐体自重带来的载荷下，封头与筒体连接的环向应力集中系数远低于平盖结构，

　　不需要额外做过多的补强处理就能满足常压工况的强度要求。筒体部分的环向焊缝、纵向焊缝排布遵循等强度设计原则，筒节的排版避开了接管开孔的集中区域，罐顶设置的人孔结构采用带颈对焊法兰连接，方便后期检修人员进入罐体内部做清罐、防腐层检测作业，人孔的位置选在封头靠近顶部的区域，既避开了筒体下部积液区的腐蚀高发位置，也能保证人员进出时不会被内部的防冲板、液位计附件遮挡。罐体外部的鞍式支座是卧式储罐的核心承载部件，两个鞍座分别布置在距离封头端面约1/4筒体长度的位置，这个布置位置是经过力学核算的，既可以让筒体的跨中弯矩、支座处的局部弯矩控制在合理区间，避免筒体因长期载荷出现挠度变形，也能预留出封头端接管、阀门的安装操作空间，

　　支座上的弧形垫板与筒体外壁完全贴合，垫板的弧度与筒体外径匹配，避免局部接触应力过大导致筒体壁板出现局部凹陷。接管设计上，罐体顶部设置了通气口，保证储罐在进料、出料过程中罐内压力始终与大气压平衡，不会出现抽瘪或者超压鼓胀的问题；罐体下部设置的进出料接管，内侧延伸出防冲挡板，避免高速进料的介质直接冲刷罐体壁板，长期冲刷导致壁板减薄穿孔；侧壁预留的液位计接口、温度检测接口，位置避开了罐体内部的附件，保证检测元件的测量数据准确，不会出现假液位、测温偏差的问题。从安装边界来看，该储罐的整体长度、直径尺寸适配常规的平板车公路运输要求，不需要做现场分段组焊，整体运输到现场后，只需要将鞍座与预埋的地脚螺栓固定，完成接管配对法兰的连接、

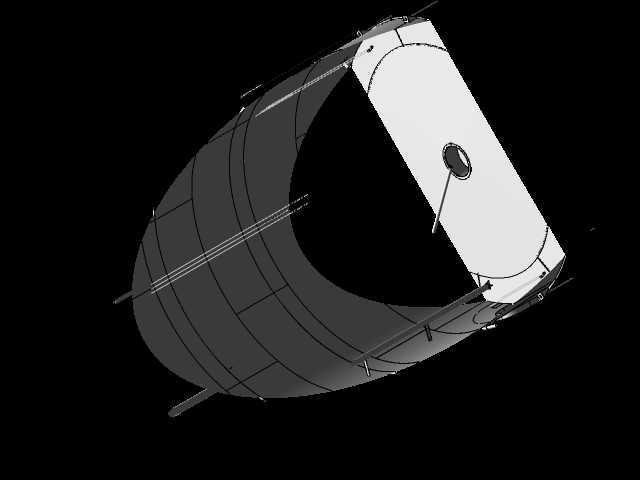

　　接地装置的安装就可以投入使用，大幅缩短现场施工的周期。建模过程中，所有的壁板厚度、接管规格、鞍座尺寸都参照常压容器的设计规范做参数化建模，筒体的焊缝坡口、法兰的密封面结构都做了细节还原，方便后续做有限元应力校核、施工下料图的导出，也能为同类型储罐的选型、布置方案做三维可视化参考，在厂区总平布置阶段，可以直接导入该模型做管线综合排布，提前预判接管与周边管廊、设备的碰撞问题，减少现场施工的返工量。不同于小型工艺罐的紧凑设计，500立方的大型卧式储罐在设计时还要考虑介质静置沉降的需求，罐体底部预留了排污口位置，方便定期排出罐底沉积的杂质、水层，保证存储介质的品质，外部的爬梯、平台接口也在模型上做了预留，后期可以直接配套安装检修操作平台，不需要额外在罐体上焊接支架，避免焊接应力对罐体强度的影响。
