6.25mm规格手动螺丝刀手柄结构

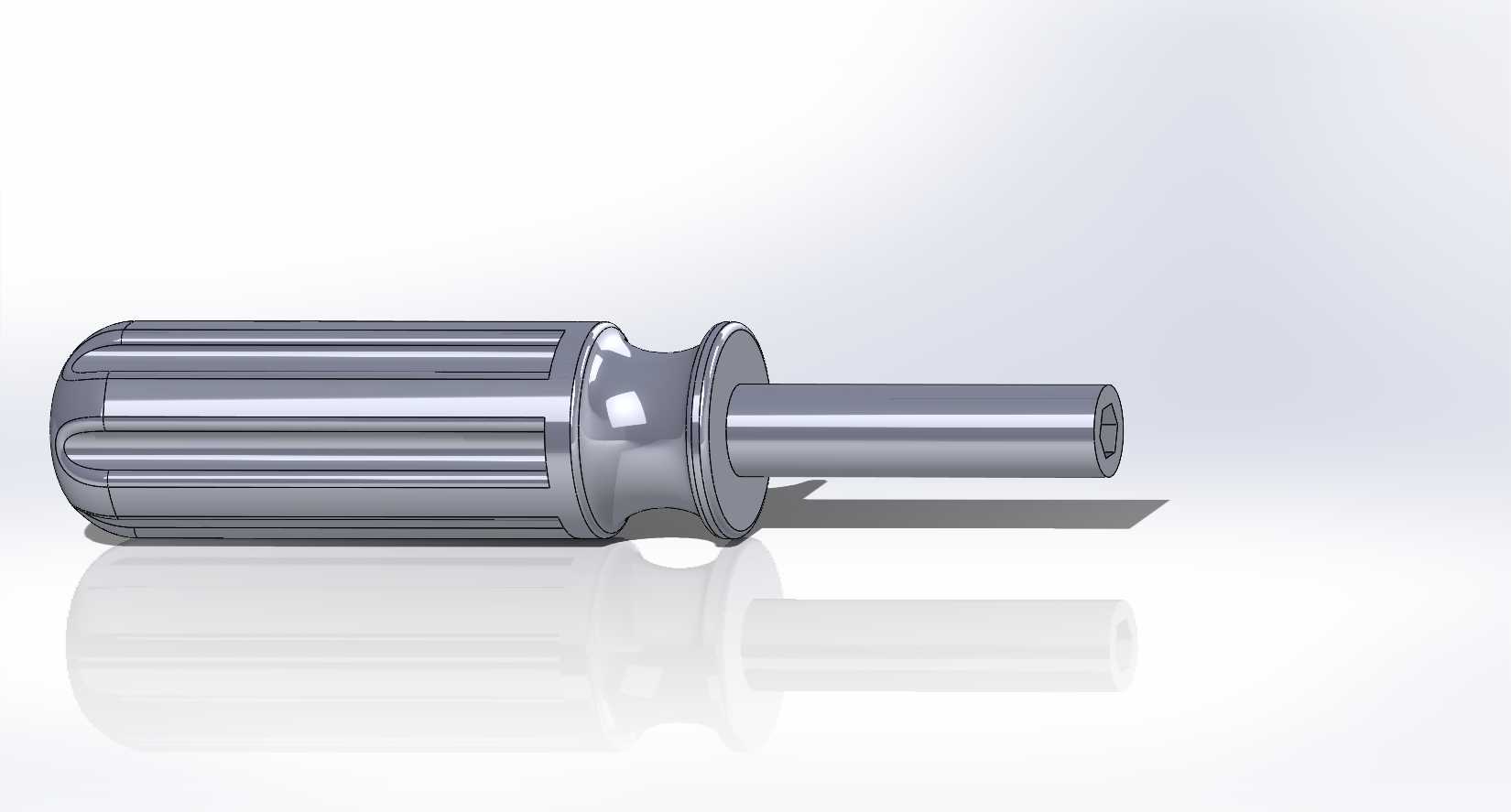

　　这款手动旋具的核心握持部分采用滚花纹理设计，主体握持段做了等距周向凹槽处理，每道凹槽的棱边都做了R0.3的圆角过渡，既避免金属加工后的锐边割手，又能在手部沾有少量润滑脂、金属切削液的工况下提供足够的周向摩擦力，防止拧动紧固件时出现打滑脱手的问题。握持段靠近输出端的位置做了直径收窄的锥形过渡，衔接直径10mm的限位法兰，这个法兰结构的作用有两个：一是在手部向前推送施力时提供轴向的受力支撑，避免手部向输出端滑移碰到被操作的工件表面，二是在旋具竖直放置时提供限位，防止整个工具从工作台的工具架孔洞中滑落。输出端的杆体直径为6.25mm，是标准的1/4英寸六角批头适配接口规格，杆体末端做了内六角孔与磁吸结构的安装位，

　　能够兼容市面上所有标准规格的1/4英寸六角批头，包括十字、一字、内六角、梅花等不同类型的工作头，覆盖M2到M6规格紧固件的拆装需求。从实际应用场景来看，这类手动旋具主要用于设备装配线的工位辅助装配、设备维保现场的紧固件拆装、五金加工车间的工件调试等场景，相比电动旋具，它的扭矩输出更可控，不会因为扭矩过大拧滑小规格紧固件的头部，尤其适合精密零部件、薄壁件上的小螺丝拆装作业。在结构设计上，整个手柄的重心被设置在握持段的中心位置，也就是距离输出端端面约65mm的位置，这样的重心分配能让操作人员长时间握持作业时减少手腕的负重感，降低反复操作带来的疲劳感。手柄的总长度控制在110mm，最大握持直径为22mm，这个尺寸是经过人体工程学验证的，

　　适合亚洲成年男性的手掌握持尺寸，握持时手掌能完全包裹住滚花段，拇指和食指可以搭在锥形过渡段上，方便进行小角度的精细拧动操作。杆体与手柄主体的连接采用过盈压装加横向销钉固定的结构，压装的过盈量控制在0.02-0.03mm，配合直径2mm的圆柱销横穿固定，能够承受最大12N·m的扭转载荷，完全覆盖手动操作下的最大输出扭矩，不会出现杆体与手柄打滑、脱落的问题。手柄的表面处理采用硬质阳极氧化工艺，氧化层厚度控制在10-15μm，表面硬度达到HV300以上，能够抵抗日常使用中的磕碰、摩擦，不会轻易出现划痕、掉漆的问题，同时氧化层的绝缘特性也能在操作低压电气设备时提供基础的防护能力。从安装边界来看，

　　这款手柄搭配标准批头后的总长度根据批头长度不同在130mm到180mm之间，能够伸入深度不超过50mm的沉孔、狭窄腔体内进行紧固件操作，限位法兰的直径为14mm，能够穿过直径大于15mm的过孔，不会在操作时被孔壁卡住。在实际建模过程中，滚花段的凹槽采用圆周阵列特征生成，阵列数量为12个，每个凹槽的深度为1.2mm，既保证了摩擦力足够，又不会因为凹槽过深积攒油污、铁屑，方便日常使用后的清洁维护。锥形过渡段的锥度设置为1:5，平滑衔接握持段与法兰结构，没有应力集中的直角棱边，在受到意外跌落的冲击时，不会在衔接位置出现断裂的问题。输出杆的同轴度控制在0.02mm以内，保证批头安装后不会出现偏摆，拧动螺丝时能够保证批头与螺丝槽口的对中精度，减少槽口滑牙的概率。
