适配iPhone6的集成充电宝相机支架外壳结构

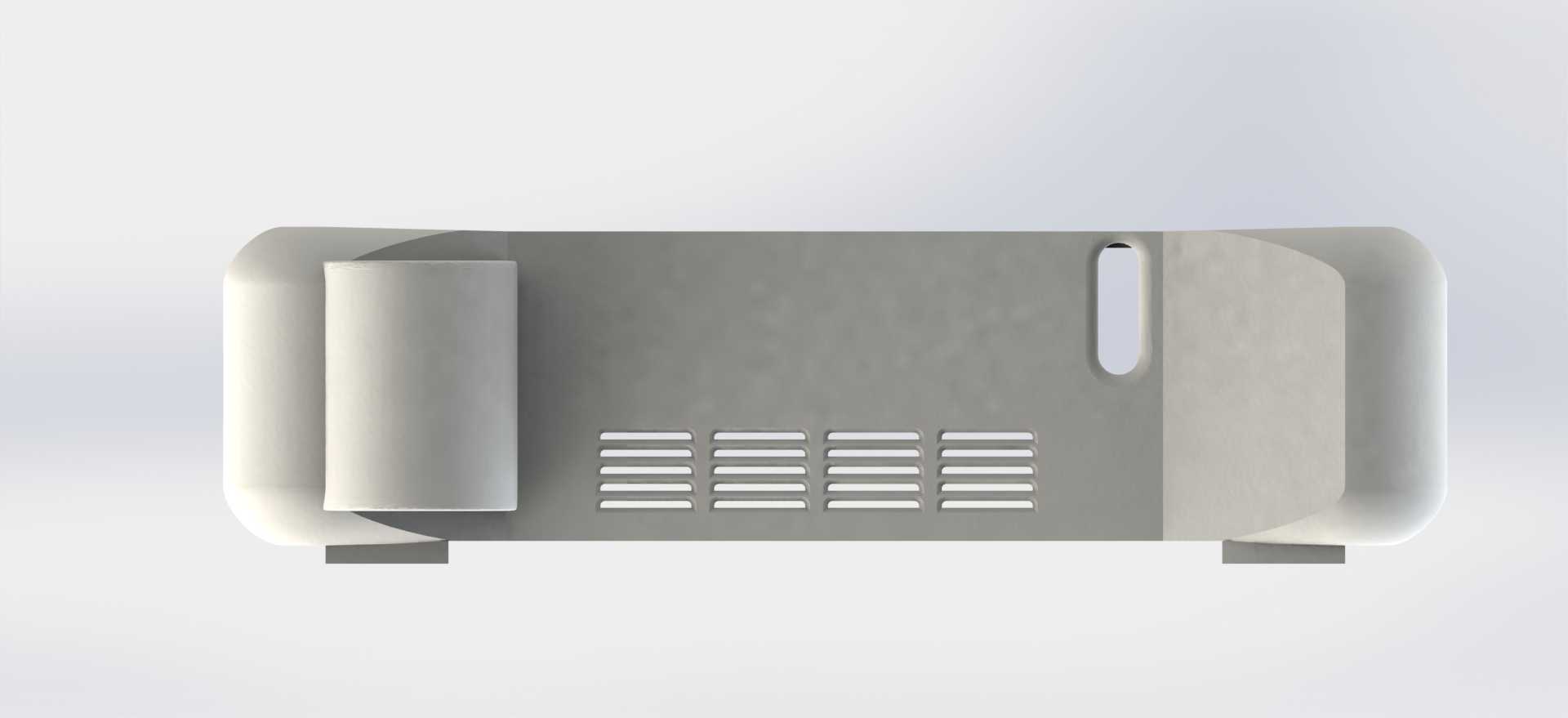

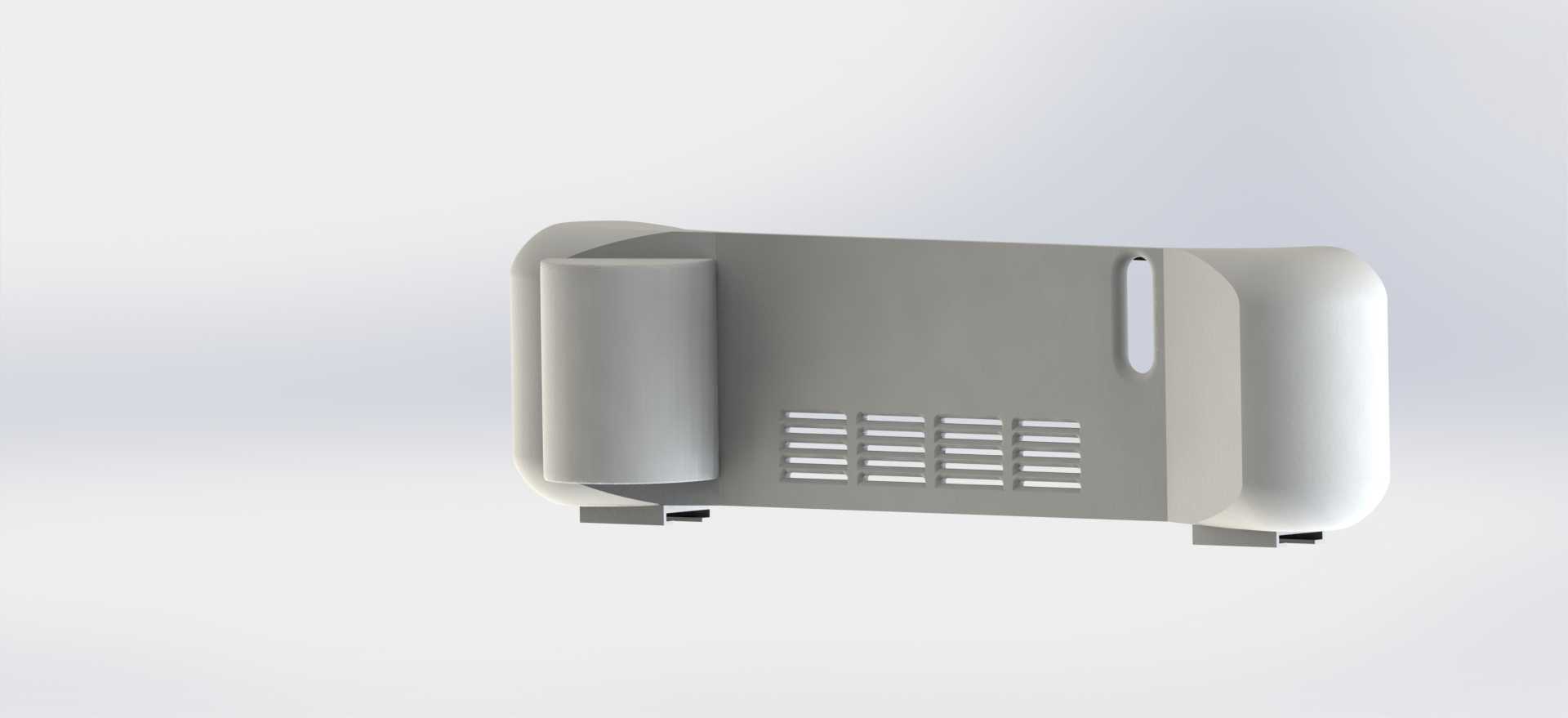

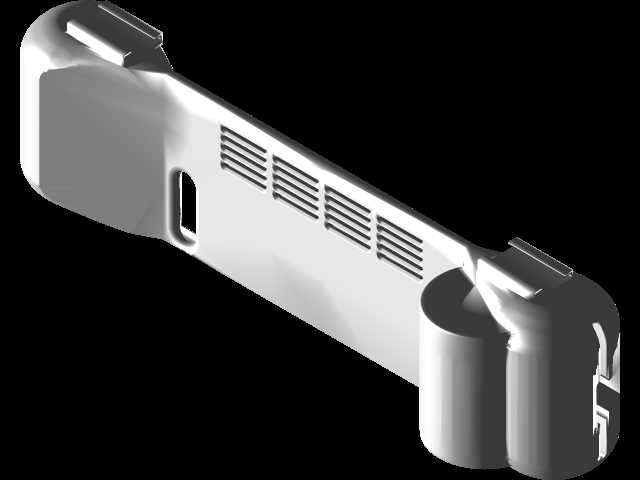

　　这款结构件是针对iPhone6机型开发的手持拍摄配套外设壳体，主要面向户外移动拍摄、短视频创作场景下的续航补能与拍摄稳定需求，将移动电源模块与外接相机拓展支架做了一体化集成设计，解决了单独携带充电宝、手持稳定支架时配件零散、接线杂乱的使用痛点。从结构布局来看，壳体采用半包式贴合设计，内侧轮廓完全匹配iPhone6的机身弧度与侧边按键、接口位置，预留的侧边长槽对应手机侧边的静音拨杆与音量按键区域，安装后不会干涉手机原有按键的操作行程，底部预留的开口对应手机的充电接口与扬声器开孔，避免遮挡音频输出与充电通路。壳体左侧的圆柱形腔体是为外接补光相机或者微距镜头预留的安装位，内壁做了环形定位筋，可通过过盈配合或者卡扣结构固定外接拍摄配件，

　　不需要额外加装转接环，安装后配件光轴与手机后置摄像头的光轴平行度控制在0.2mm以内，避免拍摄时出现画面偏移、暗角问题。背部的多组格栅开孔是对应内置移动电源模块的散热区域，格栅的筋条宽度1.2mm，开孔间隙2mm，既可以保证充放电过程中电芯与升压电路板的热量自然散出，又能避免外界的灰尘、细小碎屑直接进入壳体内部接触电路，格栅下方的两个卡扣支脚是用来固定内部的电芯托架与电路板安装座，支脚的厚度1.5mm，做了R0.5的圆角过渡，避免安装时应力集中导致支脚断裂。右侧的弧形握持区域做了人体工学弧度设计，握持时的贴合面与手掌自然弯曲的弧度匹配，表面没有做额外的防滑纹预留，后续可通过包胶或者贴附防滑泡棉提升握持摩擦力，

　　握持区域的内部空间用来放置移动电源的升压电路板与电量检测模块，与电芯仓之间做了隔断筋，避免电路板上的尖锐元件划伤电芯外层的铝塑膜。从安装边界来看，壳体整体的长度比iPhone6机身长12mm，宽度方向单侧突出8mm，厚度方向叠加内置10000mAh电芯后总厚度控制在22mm，单手握持时的重心落在手掌中心位置，长时间举持拍摄不会出现明显的坠手感。壳体的上下两端做了圆弧过渡，没有尖锐棱角，放在口袋里携带时不会勾扯衣物面料。设计过程中针对壁厚做了均匀化处理，整体壁厚控制在1.8mm，筋条位置的厚度不超过主壁厚的0.6倍，避免注塑生产时出现缩痕、翘曲问题，所有的装配止口位置都做了0.1mm的装配间隙预留，上下壳合盖后不会出现错位、

　　段差超标的问题。在接口预留方面，除了对应手机本身的接口开孔，在壳体底部还预留了移动电源自身的充电输入口与输出口位置，不需要拆下手机就可以直接给移动电源补能，也可以通过预留的输出口给其他外接小功率配件供电。考虑到户外使用的场景，壳体的装配缝隙处预留了泡棉安装槽，后续可加装0.5mm厚的防水泡棉，实现日常泼溅的防护能力，应对户外突发的小雨场景不会导致内部电路短路。结构上还做了挂绳孔的预留位，在壳体的右下角位置设计了直径2mm的通孔，可搭配手腕挂绳使用，避免手持拍摄时设备滑落造成损坏。
