电缆防护用可弯曲拖链结构设计

　　在各类自动化加工设备、机床生产线、移动作业机械的布线场景中，线缆随运动部件反复弯折、拖拽是长期存在的工程痛点，常规的线缆固定方式无法适配往复运动的位移需求，裸露的线缆容易被周边结构剐蹭、拉扯，或是在长期弯折中出现线芯断裂、绝缘层破损的问题，直接影响设备运行稳定性。这款可弯曲柔性拖链正是针对这类布线需求设计的线缆防护导向部件，能够在设备运动过程中为内置的电缆、气管、油管等管线提供规整的容纳空间与可靠的防护支撑。

　　从实际使用场景来看，这类拖链广泛适配机床工作台往复移动、机械手横移轴走线、自动化输送线移动单元布线等工况，当设备的运动部件做直线往复动作时，拖链会跟随运动端同步完成弯曲与伸直的循环动作，将内置的所有管线约束在拖链的内部腔室中，避免管线之间互相缠绕、与设备周边结构发生摩擦剐蹭，同时也能让设备布线更加规整，降低后期管线维护的排查难度。

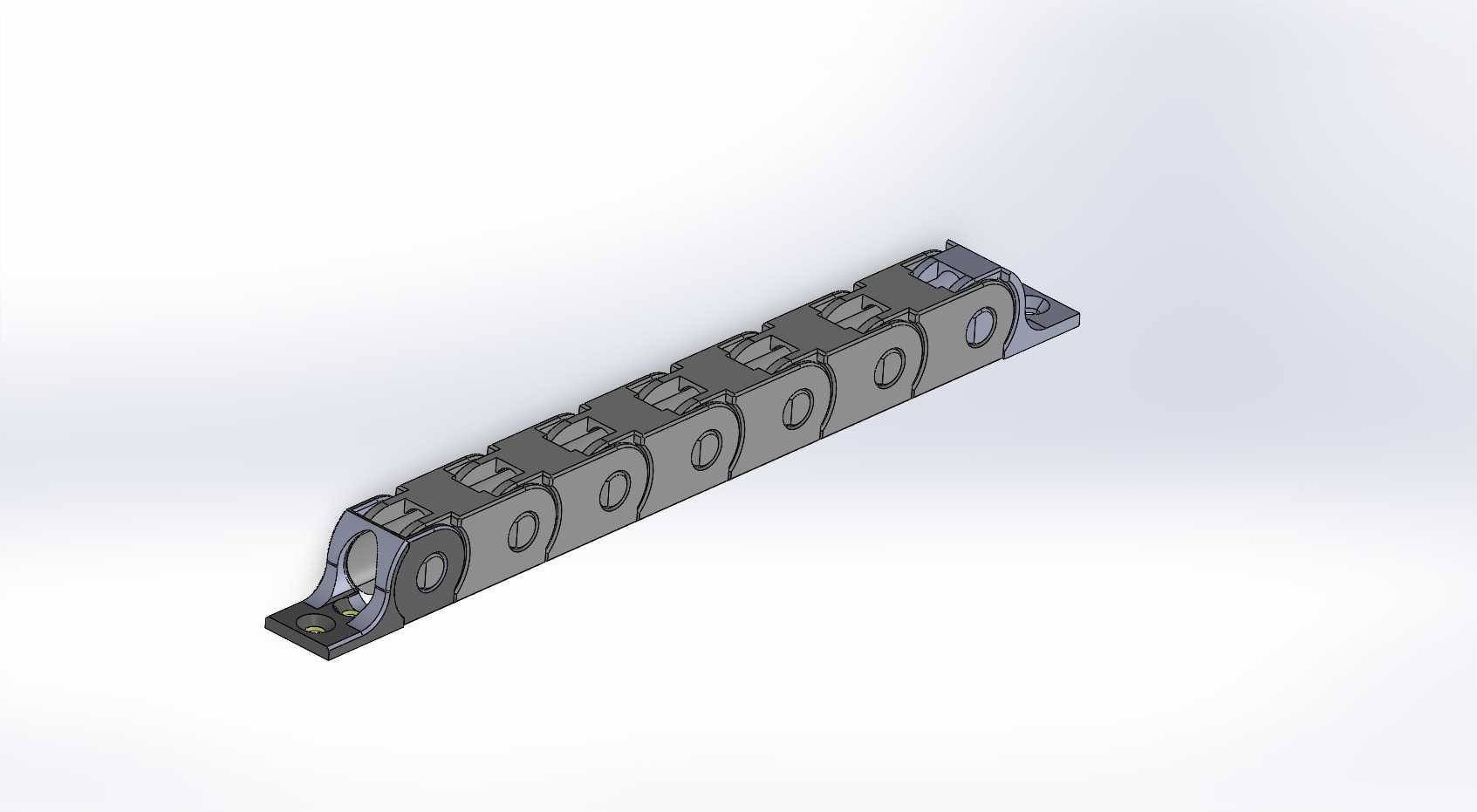

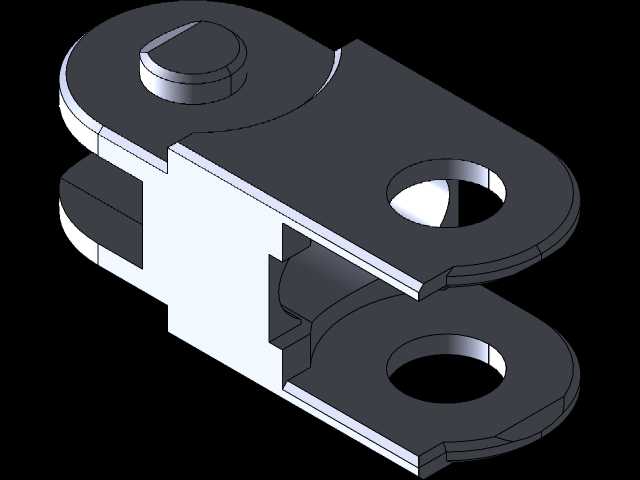

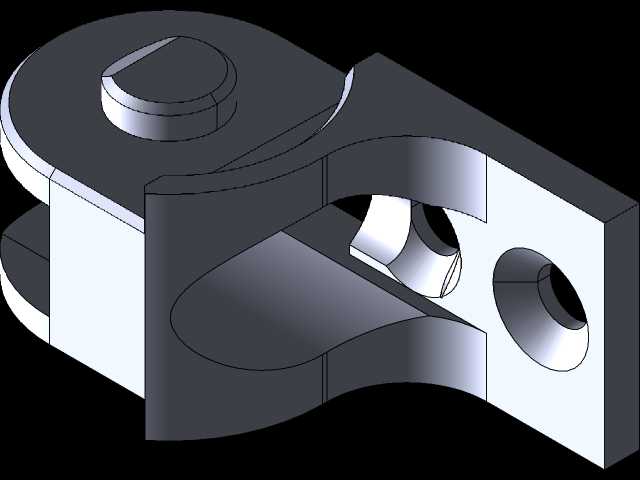

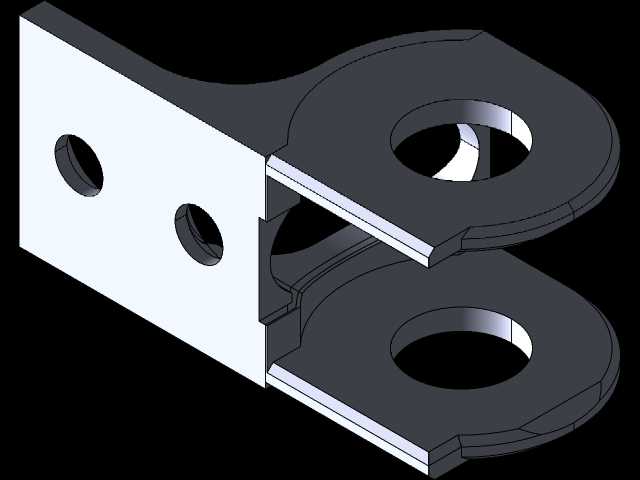

　　该拖链采用多节链节串联的铰接结构设计，每一节链节都通过两侧的铰接孔与相邻链节配合，能够实现单方向的可控弯曲，弯曲半径可以根据实际安装空间调整链节组合数量来适配，避免过小弯曲半径对内置线缆造成折损。每节链节都设置有独立的线缆容纳腔，腔室边缘做了圆弧过渡处理，不会在拖链运动过程中剐蹭线缆的绝缘层；链节两侧的连接耳板做了加厚处理，能够承受长期往复运动带来的拉扯与扭转载荷，避免链节在高频运动中出现断裂、脱开的问题。拖链的两端设置有带安装孔的固定端板，安装时可以通过螺栓直接将两端分别固定在设备的固定基座与运动部件上，不需要额外设计复杂的连接结构，安装边界清晰，固定端板的安装孔位采用通用的间距设计，能够适配多数常规设备的安装基面尺寸。

　　设计过程中需要重点考量几个核心参数：首先是链节的铰接间隙，间隙过大会导致拖链运动时晃动量过大，运行过程中产生额外的振动与噪音，间隙过小则会增大拖链弯曲时的阻力，加剧铰接位置的磨损，缩短拖链的使用寿命；其次是内腔的有效容纳空间，需要预留足够的余量，避免内置管线填充过满，导致拖链弯曲时管线之间互相挤压，影响线缆的散热或是造成气管、油管的通径变化；另外还要考虑拖链的悬空长度上限，不同尺寸的链节能够支撑的悬空长度存在差异，当安装场景的运动行程超过单条拖链的悬空承载上限时，需要配套设置拖链支撑槽，避免拖链在运动过程中出现下塌、卡滞的问题。

　　从结构细节来看，这款拖链的链节采用上下可开合的结构设计，后期更换内置线缆时不需要将整条拖链从设备上拆除，只需要打开对应位置的链节盖板即可完成线缆的布设与更换，大幅降低后期维护的工作量。链节的铰接位置做了耐磨接触面设计，长期往复运动下的磨损量更小，能够保持稳定的铰接精度，不会因为磨损导致拖链运行轨迹偏移。拖链整体的外形宽度与高度可以根据内置管线的数量与直径进行适配，单节链节的长度固定，组合后的总长度可以根据设备的运动行程灵活调整，不需要额外定制特殊长度的部件，适配性更强。

　　在实际选型应用中，需要先统计需要内置的所有线缆、气管、油管的外径总和，计算所需的内腔有效截面积，预留不小于10%的空余空间作为管线活动余量，同时根据设备运动部件的移动速度、行程长度选择对应强度等级的链节规格，高速运动场景下还需要考虑拖链运行时的噪音控制，选择带静音阻尼结构的铰接款型。安装时需要注意拖链的弯曲方向要与设备运动方向保持一致，不能出现扭转安装的情况，否则会导致链节受力不均，运行过程中出现卡滞甚至断裂的问题；固定端的安装位置要尽量靠近运动行程的中点，能够减小拖链运行时的悬空长度，降低链节的承载负荷。
