交错编织镂空网格异形结构件

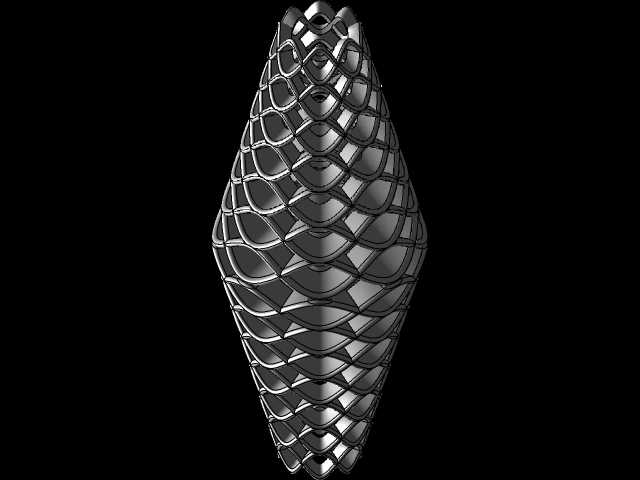

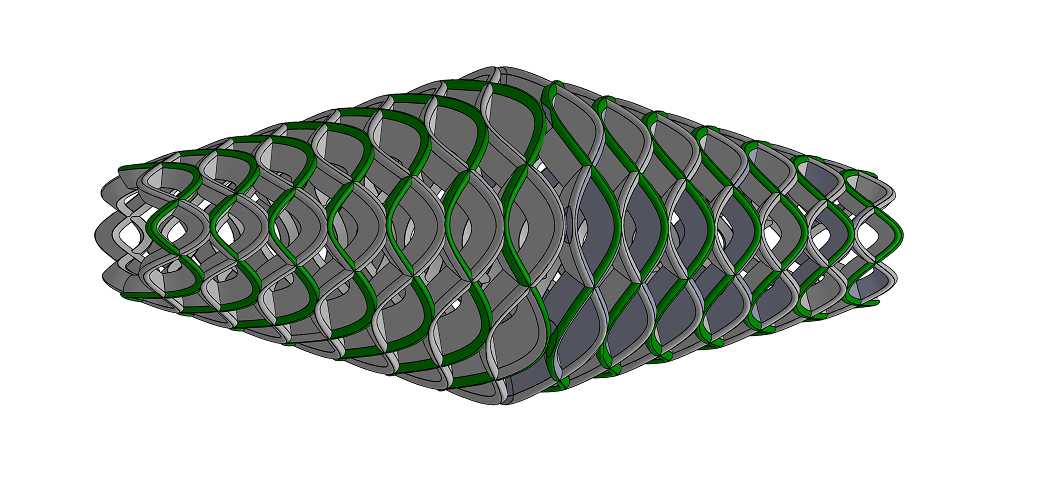

　　这类交错编织形态的镂空网格构件，在特种工装夹具的柔性支撑、轻量化承载衬垫、流体整流栅格等场景中有着独特的应用价值。不同于常规的平板冲孔、型材拼接网格结构，该构件采用连续双螺旋交错的曲面编织逻辑，每一组单元筋条都沿空间螺旋轨迹延伸，相邻筋条之间形成均匀的菱形镂空孔隙，整体呈现出类椭球的弧面轮廓，没有尖锐的棱角与突变的截面，能够在承载时将局部受力沿连续的筋条路径均匀分散，避免应力集中导致的结构失效。

　　从设计逻辑来看，该结构的建模核心在于空间曲线的参数化控制，首先需要确定整体轮廓的基准椭球边界，所有筋条的轨迹都不能超出该边界范围，保证构件的安装适配性；其次要控制两组反向螺旋筋条的导程与截面尺寸，确保相邻筋条在交错位置保持均匀的间隙，既不会出现干涉碰撞，也不会因间隙过大导致网格密度不足，影响支撑或整流效果。筋条的截面采用带圆角的矩形截面，相比圆形截面拥有更好的抗弯刚度，同时圆角过渡能够减少加工过程中的应力残留，也能避免使用过程中划伤接触的工件表面。

　　在实际机加工场景中，这类结构如果作为机床加工的工装衬垫使用，需要匹配对应CA6140车床的工装安装位，整体外轮廓的最大径向尺寸需要控制在卡盘的装夹行程范围内，轴向长度不能超出刀架的进给干涉边界，安装时可通过两端的定位基准面与工装基座贴合，依靠镂空结构的微变形特性，适配不规则曲面工件的装夹支撑，相比传统的刚性支撑块，能够有效减少薄壁工件装夹时的变形量，提升加工精度。如果作为流体通道内的整流构件使用，均匀的镂空孔隙能够对通过的流体进行分层导流，减少紊流的产生，连续的曲面筋条不会对流体形成突兀的阻挡，降低流体阻力与流动噪音。

　　结构的复杂性主要体现在空间曲面的连续过渡上，每一根筋条都需要和相邻的反向筋条保持恒定的空间间距，建模过程中需要反复校验曲面的曲率连续性，避免出现局部曲率突变导致的加工断刀或者结构应力集中。筋条的壁厚需要根据实际承载需求匹配，过薄会导致结构刚性不足，装夹或受流体冲击时产生过大变形，过厚则会增加整体重量，同时缩小镂空孔隙的有效通流面积，影响使用效果。在加工工艺适配性上，该结构既可以采用多轴铣削加工制作金属材质的工装样件，也可以通过增材制造工艺直接成型复杂的空间交错结构，不需要额外的拼接装配，能够保证整体结构的强度一致性。

　　从安装边界来看，构件两端的收口位置设计有平整的定位端面，端面的平面度公差需要控制在工装要求的范围内，保证安装时的贴合精度，避免安装后出现整体倾斜，导致网格孔隙的均匀性被破坏，影响支撑或整流效果。交错编织的结构本身具备一定的弹性变形能力，在承受径向载荷时，筋条会产生微小的弹性形变，吸收部分冲击能量，这一特性让它也可以作为缓冲衬垫使用，在机床加工的振动传递路径上起到一定的隔振作用，减少切削振动向工件的传递，提升加工表面的质量。不同于规则的正交网格结构，这种螺旋编织的结构在各个方向上的力学性能更加均匀，不会出现某个方向刚性过强、某个方向刚性不足的问题，能够适配多方向的受力场景，在复杂的工况下保持结构的稳定性。
