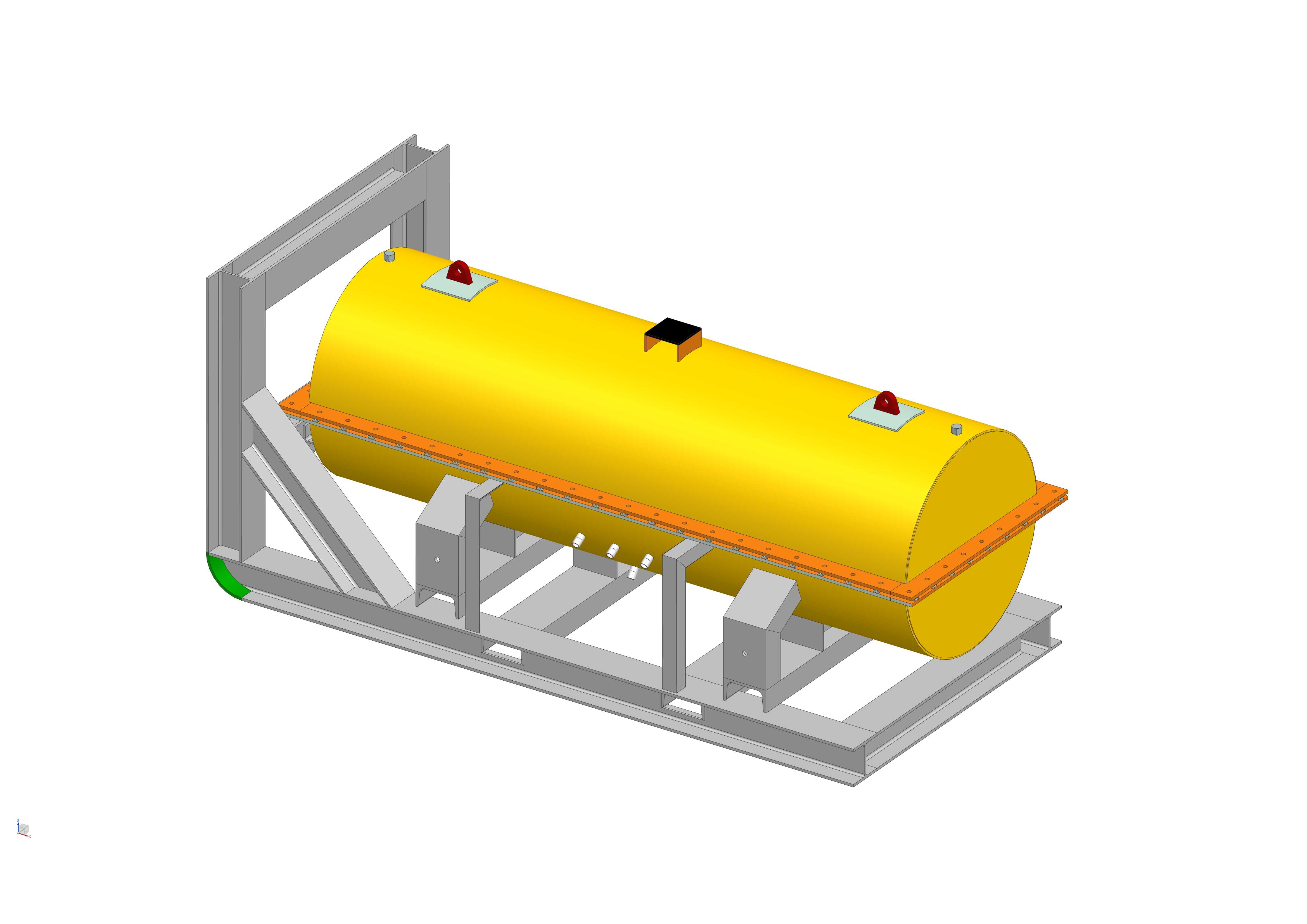

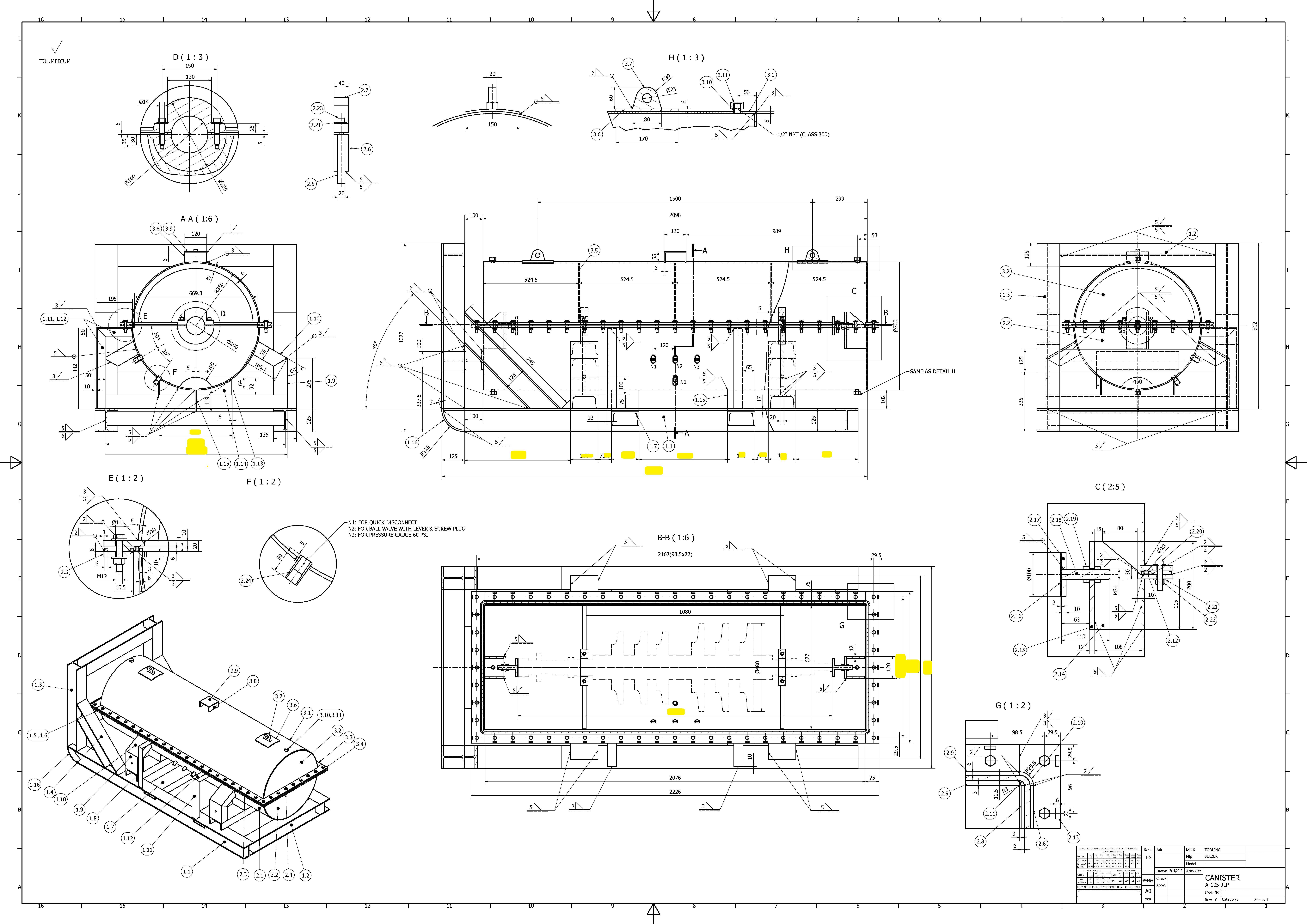

在普通卧式车床的冷却系统、润滑系统配套流体输送单元中,泵转子的容纳罐体是决定泵组长周期运行稳定性的核心承压部件,这套结构的设计完全围绕CA6140系列车床的安装空间、介质输送参数做适配,没有冗余的结构设计,所有尺寸链都围绕现场安装、运维拆解的实际需求做校核。从工程图的视图排布能看出,设计阶段优先考虑了腔体的同轴度公差:转子安装腔的内壁圆柱度公差控制在0.02mm以内,两端轴承位的同轴度跳动不超过0.015mm,这是为了避免转子高速运转时出现扫膛、偏磨的问题——毕竟车床冷却泵的转速通常在2800r/min上下,一旦腔体同轴度超差,运行时的振动会直接传递到车床床身,影响精加工时的表面粗糙度。
这套罐体的安装边界完全匹配CA6140车床床头箱下方的预留安装位,底部的安装支脚采用折弯焊接结构,三个安装孔的孔距公差严格按照车床安装基面的预埋螺栓位置做匹配,安装时不需要额外做支架改装,直接对位紧固即可,支脚与腔体主体的焊接位置做了应力释放槽设计,避免焊接变形导致安装面平面度超差,安装后罐体的水平度偏差可以控制在0.1mm/m以内,不需要额外加调整垫铁。腔体的进出口法兰采用标准PN10平焊法兰结构,法兰密封面的粗糙度达到Ra1.6,适配车床冷却系统的橡胶密封垫,进出口的通径设计匹配15mm内径的输送管路,能够满足车床切削时每分钟25L切削液的输送流量需求,不会出现管路压损过大导致冷却喷嘴压力不足的问题。

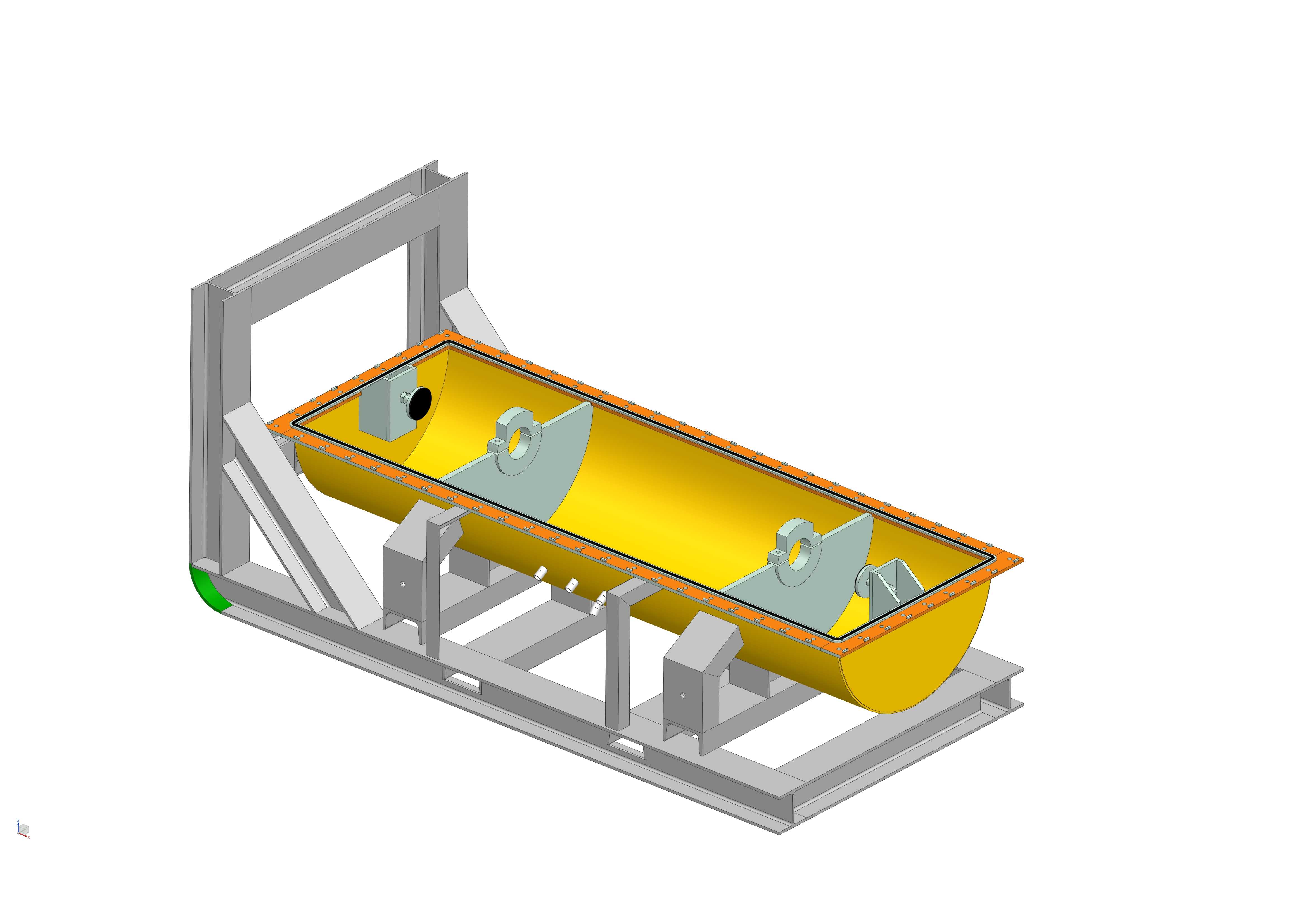

从结构功能上看,腔体内部设计了两道环形密封槽,分别适配骨架油封和机械密封的安装位,靠近叶轮侧的密封槽预留了泄漏引流孔,一旦密封件出现磨损,泄漏的切削液会顺着引流孔排出,不会渗入后端的轴承腔导致润滑脂失效;轴承腔的位置设计了注油嘴安装孔和排油孔,日常运维时不需要拆解整个泵体,直接通过注油嘴补充锂基脂即可,排油孔的位置设在腔体最低处,换脂时可以完全排出旧润滑脂,避免残留的旧脂夹杂铁屑磨损轴承。腔体的端盖连接采用均布的M8内六角螺栓,螺栓孔的位置做了沉台设计,螺栓紧固后不会突出端盖表面,避免安装时与周边的车床布线、管路产生干涉,端盖与腔体的配合面采用止口定位,止口的配合公差选H7/h6,装配时可以自动找正同轴度,不需要人工反复调整对齐。
设计阶段还充分考虑了加工工艺性:腔体主体采用无缝钢管焊接成型,两端的法兰、轴承座采用车削加工后与筒体焊接,所有焊接位置都做了坡口处理,焊后进行整体去应力退火,避免后续机加工时出现变形;内部流道的位置做了圆弧过渡处理,没有直角死角,避免切削液中的铁屑沉积在腔体内堵塞流道,腔体底部设计了排污螺塞,设备长期停机维护时可以完全排空腔体内的残留切削液,避免冬季低温时残留液体冻裂腔体。从转子的安装空间来看,腔体内预留的转子轴向窜动间隙控制在0.1-0.2mm之间,既可以避免热胀冷缩导致转子卡滞,又能控制转子运转时的轴向窜动量,保证叶轮与腔体口环的间隙稳定,维持泵组的输送效率。
在实际车床运行场景中,这套罐体结构需要承受0.3MPa以内的工作压力,因此壁厚设计选4mm的Q235钢管,完全满足承压强度要求,同时不会因为壁厚过大增加不必要的重量,整套罐体的重量控制在8kg以内,单人即可完成拆装运维,不需要额外的吊装辅助。腔体的外表面没有多余的装饰结构,只做了防锈喷漆处理,安装后位于车床的防护内侧,不会被切屑直接磕碰,表面的喷漆层可以抵御切削液的长期腐蚀,使用寿命可以达到5年以上,和CA6140车床的大修周期完全匹配。
