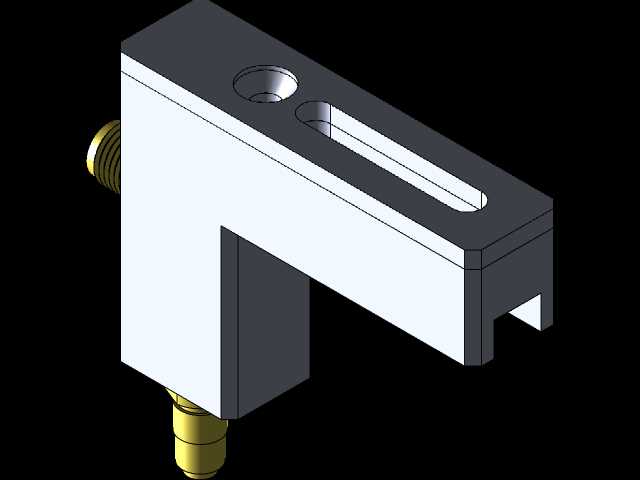

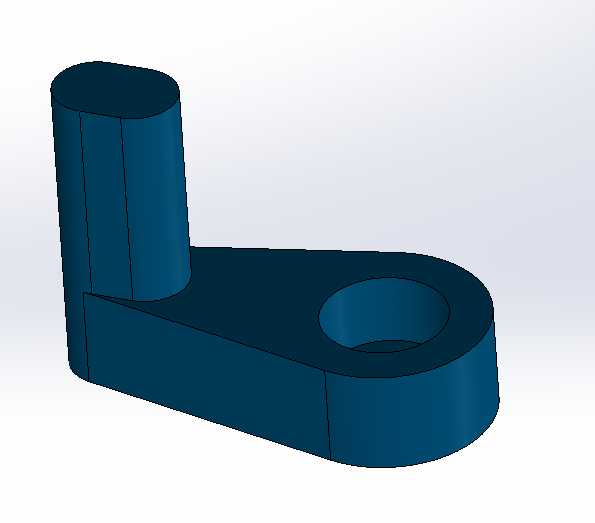

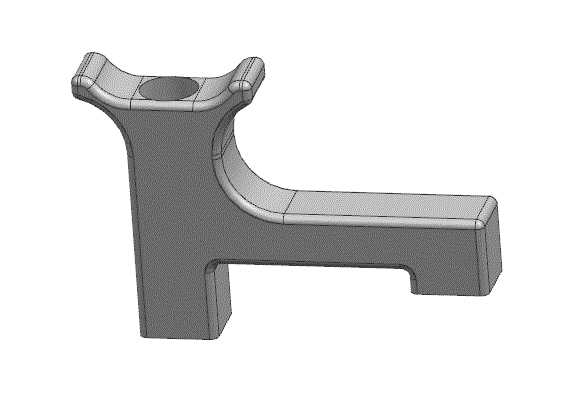

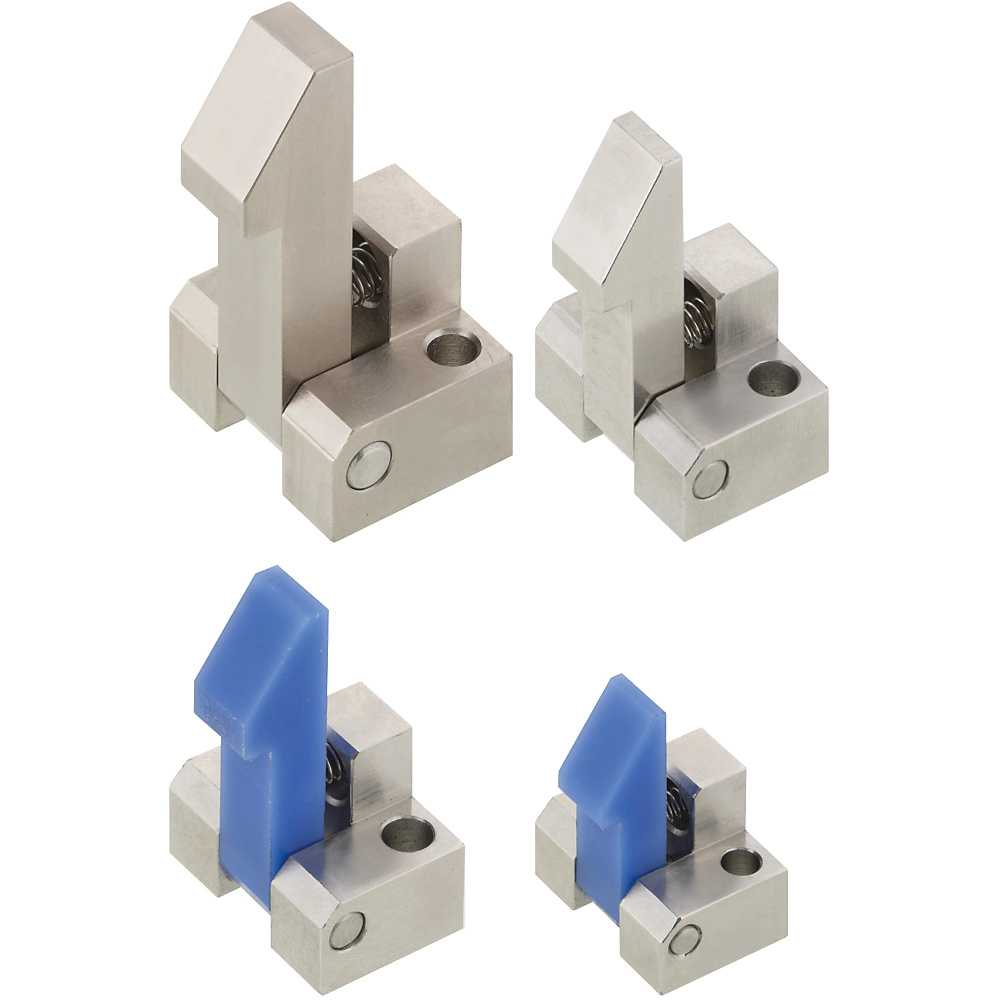

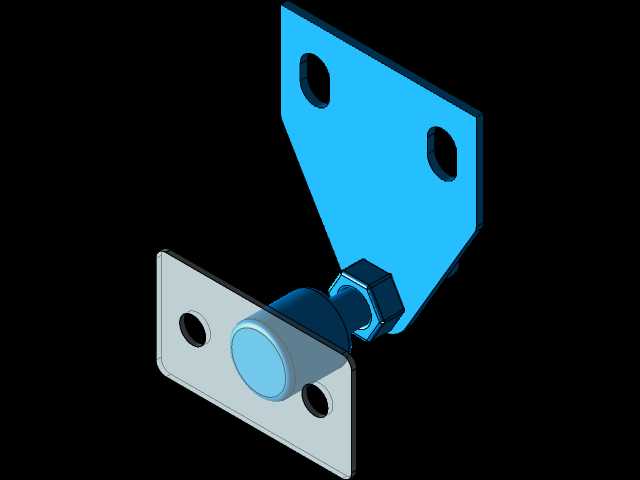

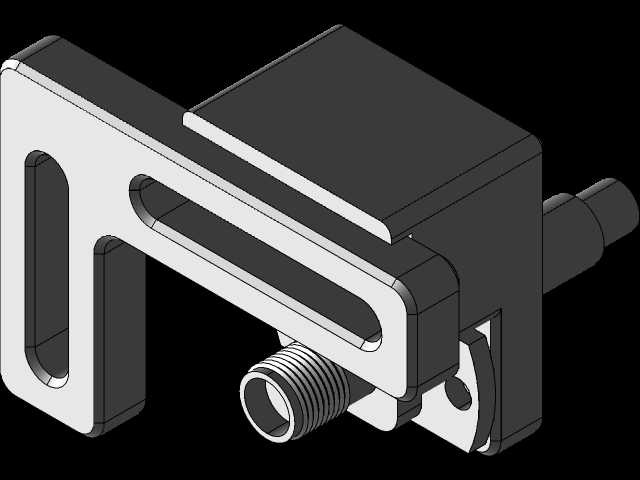

CA6140机床用L型可调定位限位块

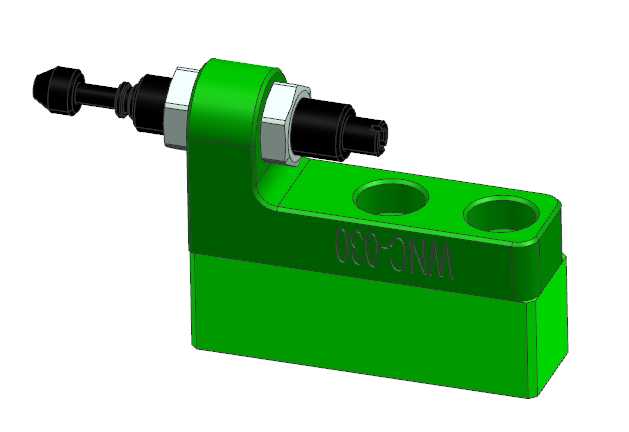

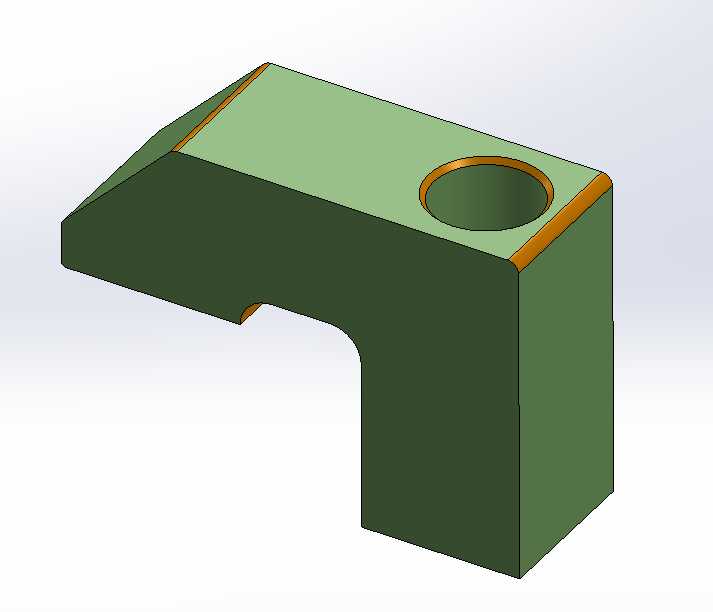

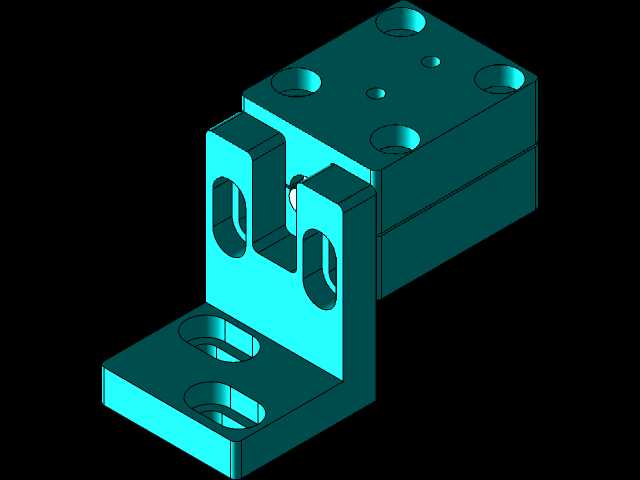

　　在普通卧式车床的批量加工场景里，这类L型结构的定位挡块是工位上使用频率极高的辅助定位元件，尤其适配CA6140这类通用卧式车床的刀架侧、导轨侧的行程限位与工件轴向定位需求，能有效减少人工反复测量尺寸的辅助工时，稳定批量加工的尺寸一致性。从结构设计逻辑来看，主体采用L型直角布局，竖直面作为定位基准面贴合机床安装基面，水平面伸出的部分作为挡止工作面，直接接触刀架拖板或者待定位工件的端面，直角结构的刚性远优于悬臂式单臂挡块，承受频繁的往复撞击时不会出现根部应力变形，长期使用的基准面位置漂移量能控制在0.02mm以内，满足普通车床的加工精度要求。

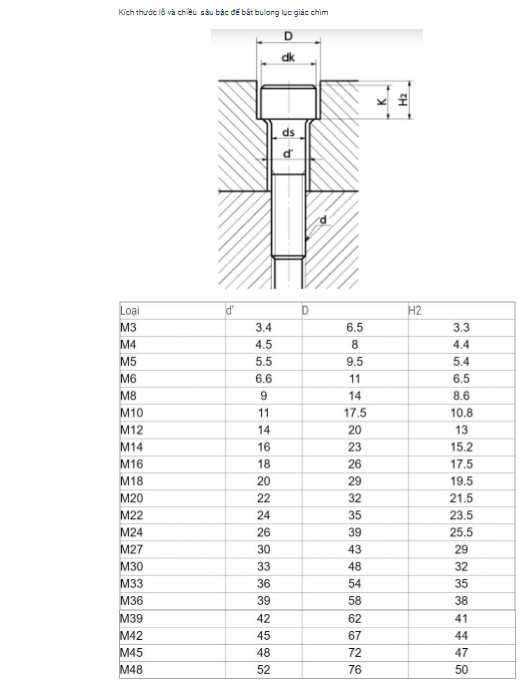

　　安装适配层面，主体上部开设的长条形腰型孔是核心的调节结构，安装螺栓穿过腰型孔固定在机床T型槽或者工装基板上时，可以沿着腰型孔的长度方向调整挡块的前后位置，调整行程覆盖车床常用的短行程定位区间，调整到位后拧紧螺栓即可完成锁止，不需要额外加工定制安装孔位，适配不同长度工件的定位需求。上部另外设置的沉头螺纹孔可以加装微调螺钉，在粗调到位后通过螺钉的旋入深度实现微米级的位置微调，解决腰型孔粗调精度不足的问题，适配半精车工序的定位精度要求。

　　侧面与下部伸出的黄铜材质调节顶销，是针对硬接触磨损问题做的结构优化，黄铜材质硬度远低于机床铸铁导轨与钢制刀架的表面硬度，频繁碰撞时不会刮伤机床配合面，顶销采用螺纹旋入式安装，磨损后可以单独旋出更换，不需要整体更换挡块主体，降低长期使用的维护成本。顶销的伸出长度同样可以通过螺纹旋合长度调整，配合腰型孔的粗调形成两级调节结构，覆盖更大的位置调整范围。

　　实际使用中，这类挡块除了用于车床拖板的行程硬限位，防止操作人员进刀过位撞坏卡盘或者尾座，也可以安装在车床的专用工装夹具上，作为轴类、盘类工件装夹时的轴向定位基准，工件装夹时只要端面贴紧挡块工作面，就能保证轴向伸出长度一致，不需要每一件都用游标卡尺测量伸出长度，在小批量多品种的加工场景里，能把单件装夹辅助时间压缩六成以上。设计时特意将主体的棱边做了0.5mm的倒角处理，避免安装调整时锋利棱边划伤操作人员，同时减少应力集中，避免挡块受撞击时从棱边位置开裂。

　　安装边界方面，挡块的竖直基准面平面度公差控制在0.01mm以内，安装时需要提前清理机床安装基面的切屑与油污，保证基准面完全贴合，避免夹渣导致定位偏斜。腰型孔的宽度适配机床常用的M10、M12T型螺栓，不需要额外定制连接件，通用互换性强。黄铜顶销的端面做了小圆弧过渡，接触刀架或者工件时不会因为尖角接触压伤工件已加工表面，适配精加工工序的定位需求。整体结构没有多余的冗余设计，所有结构特征都服务于定位、调节、耐磨三个核心功能，没有采用复杂的曲面或者特殊加工工艺，普通铣床即可完成主体加工，制造成本低，适合机床用户自制或者批量配套使用。在日常维护中，只需要定期检查腰型孔固定螺栓的预紧力，以及黄铜顶销的磨损量，出现磨损超差时及时更换顶销即可，不需要复杂的保养流程，适配车间一线的粗放使用环境。
