CA6140车床专用齿轮箱壳体结构

　　在普通卧式车床的传动链路里，主轴箱作为核心传动承载部件，其壳体的结构合理性直接决定了整台设备的传动精度、运行稳定性与服役寿命，本次呈现的壳体结构正是适配CA6140系列普通车床主轴传动单元的承载构件。从实际机加工车间的应用场景来看，这类壳体是车床床头箱的主体骨架，所有传动齿轮、传动轴、轴承、换挡机构都要依托这个壳体完成定位安装，日常加工中承受主轴切削带来的交变载荷、齿轮啮合产生的振动，还要为内部润滑油脂提供密封容纳空间，避免润滑油渗漏同时阻挡外部切屑、切削液进入传动腔。

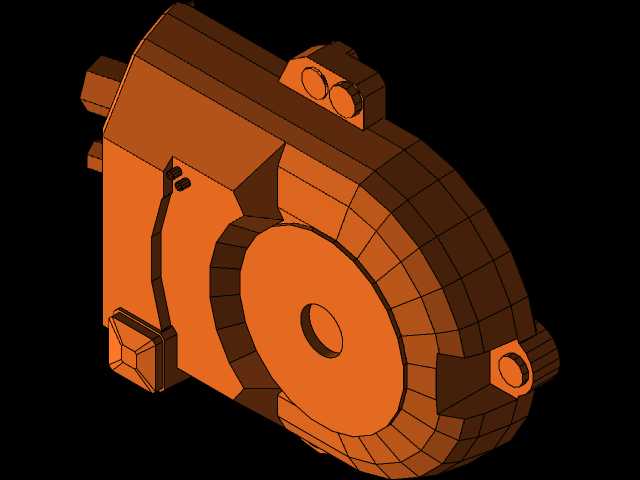

　　从结构设计思路上看，这个壳体采用了分体式加强筋布局，圆形的主腔体对应主轴组件的安装空间，预留的大直径轴承孔位可以适配CA6140车床主轴的前后支撑轴承组，保证主轴在承受大切深切削载荷时不会出现径向窜动。侧面延伸的矩形腔体是进给传动链的安装空间，用来布置从主轴到进给箱的传动齿轮组，腔体上预留的多个同轴孔位严格按照传动轴的中心距设计，孔位的同轴度、平行度公差都控制在机械加工要求的IT7级范围内，避免传动轴安装后出现别劲、齿轮啮合偏载的问题。壳体顶部的两个凸台结构是注油孔与排气阀的安装位，日常维护时可以通过注油孔补充润滑油，设备运行时箱体内温度升高产生的膨胀气体可以通过排气阀排出，避免箱体内压力过高冲坏密封件。侧面突出的带孔凸耳是壳体与床身的连接安装位，每个凸耳的接触面都设计了精加工贴合面，安装时通过螺栓把合在床身的床头箱安装基面上，保证整个主轴箱与床身导轨的平行度符合加工精度要求。

　　从安装边界尺寸来看，主腔体的外径尺寸匹配CA6140车床床头箱的内部安装空间，不会与床身的其他部件产生运动干涉，壳体的壁厚根据不同位置的受力情况做了差异化设计：主轴承载区域壁厚加厚，用来承受主轴切削的径向冲击力，非承载的盖板安装区域适当减薄，在保证结构刚性的前提下控制整体铸件重量。壳体上的多个小凸台结构分别对应换挡拨叉轴、锁紧机构的安装孔位，每个孔位的位置都经过传动链运动校核，保证换挡操作时拨叉可以顺畅推动齿轮滑移，不会出现卡滞、跳挡的问题。在实际生产场景中，这类壳体一般采用灰铸铁HT200材质铸造，铸造后经过时效处理消除内应力，再对各个安装孔、贴合面进行精加工，因为铸铁本身具备良好的减振性能，可以有效吸收齿轮啮合产生的振动，降低车床运行时的噪音，同时铸铁的耐磨性较好，轴承安装孔在长期运行后不容易出现磨损变形，能长期保持传动精度。

　　从功能特性上看，这个壳体的腔体内部设计了专门的油道沟槽，齿轮运转时带起的润滑油可以通过油道流到各个轴承、齿轮啮合位置，实现飞溅润滑，不需要额外布置复杂的强制润滑管路，简化了床头箱的结构，降低了故障概率。壳体的结合面都设计了密封槽，安装时嵌入密封胶条就可以有效防止润滑油渗漏，同时避免外部的灰尘、切屑进入箱体内部磨损传动零件。在设备维修场景中，这个壳体的各个安装孔位都设计了足够的操作空间，更换轴承、齿轮时不需要完全拆解整个床头箱，就可以完成易损件的更换，降低了设备维护的难度与停机时间。对于机床改造场景，这个壳体的外部连接尺寸完全匹配原厂CA6140车床的安装基准，不需要对床身进行二次加工就可以直接替换原厂损坏的壳体，适配性较强。
