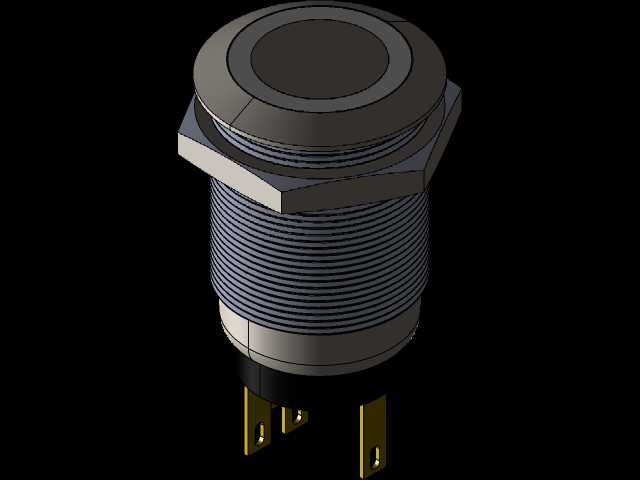

CA6140车床用推压式金属按钮结构

　　这款金属推压按钮主要适配普通卧式车床的操作面板布局，在机床操控回路中承担启停、功能切换的触发作用，日常加工场景中，操作人员可通过按压动作完成主轴正反转切换、冷却泵通断、进给档位确认等高频操作，相比塑料材质按钮，金属外壳的抗磕碰能力更强，能适配车间内金属切屑飞溅、切削油雾弥漫的复杂工况，长期使用不会出现外壳开裂、按键磨损掉字的问题。

　　从结构设计逻辑来看，这款按钮采用螺纹柱穿板安装的方案，主体外壳带标准公制细牙外螺纹，配套六角锁紧螺母可从面板背面完成紧固，安装时仅需在操作面板上开出对应直径的圆形通孔，无需额外加工异形定位槽，面板适配厚度覆盖常规机床操作面板的1.5mm到6mm钢板范围，安装后按钮头部突出面板的高度控制在合理区间，既不会因为突出过多被意外剐蹭触发误动作，也不会因为凹陷过深导致按压操作触感模糊。按钮头部做了圆弧过渡的环形压边，边缘没有尖锐倒角，操作人员戴劳保手套按压时不会勾挂手套纤维，按压行程设计在3mm左右，触发行程中段带有清晰的阻尼反馈点，按压到位后能通过触感明确感知动作触发，不需要额外观察指示灯就能确认操作是否生效。

　　作为带推压锁结构的按钮，它的内部锁止机构采用金属弹片卡位设计，第一次按压时锁止结构卡入定位槽，保持触点接通状态，第二次按压时锁止结构脱开，按钮回弹复位切断触点，这种结构相比普通自复位按钮，不需要操作人员持续按住按键维持状态，适合车床照明开关、持续进给触发这类需要长时间保持接通的控制场景。底部接线端采用插片式接线结构，配套标准6.3mm冷压端子即可完成接线，接线端之间做了绝缘隔离结构，能避免车间环境下金属切屑掉落造成的接线端短路问题，插片的夹持力经过调校，接线后拉扯导线不会出现松脱，长期受机床振动影响也不会出现接触不良的故障。

　　在尺寸边界设计上，按钮的主体螺纹直径适配行业通用的16mm安装孔径，螺纹段长度足够覆盖加厚面板的安装需求，尾部接线端突出安装螺母后的长度控制在紧凑范围内，不会和面板背面的走线槽、电气安装导轨产生干涉，设计时预留了足够的接线弯折空间，即使是较粗的多股控制线缆，也能在面板背面完成顺畅布线。按钮头部的按压面做了防滑纹理处理，表面有细微的环状防滑纹路，手上沾有切削液或者机油时按压也不会打滑，金属外壳的表面做了发黑防锈处理，长期接触车间内的潮湿空气、切削油雾也不会出现锈迹，日常维护仅需定期擦除表面积攒的切屑和油泥即可，不需要额外加注润滑油或者更换易损件。

　　从实际选型适配角度，这款按钮的触点容量能满足车床常规控制回路的载流需求，可直接接入中间继电器线圈回路，不需要额外加装扩容继电器，触点的接触电阻稳定，长期通断操作不会出现触点烧蚀导致的接触不良问题，按钮的整体防护等级达到IP65级别，面板安装完成后，正面可以抵御切削液喷射、切屑冲击，即使在车床加工时大量切削液喷溅到操作面板上，也不会出现液体渗入按钮内部造成短路的问题。在三维建模过程中，这款模型完整还原了螺纹段、锁紧螺母、头部压边、底部插片的所有细节结构，结构工程师在做车床操作面板布局设计时，可以直接调用该模型完成面板开孔定位、安装间隙校验、布线空间预留的设计工作，不需要重新测绘建模，能有效缩短电气操作面板的设计周期，建模时对内部锁止结构做了适度简化，保留了外部安装接口的所有尺寸精度，完全满足整机装配干涉检查的设计需求。
