L型折弯加强钣金连接固定件

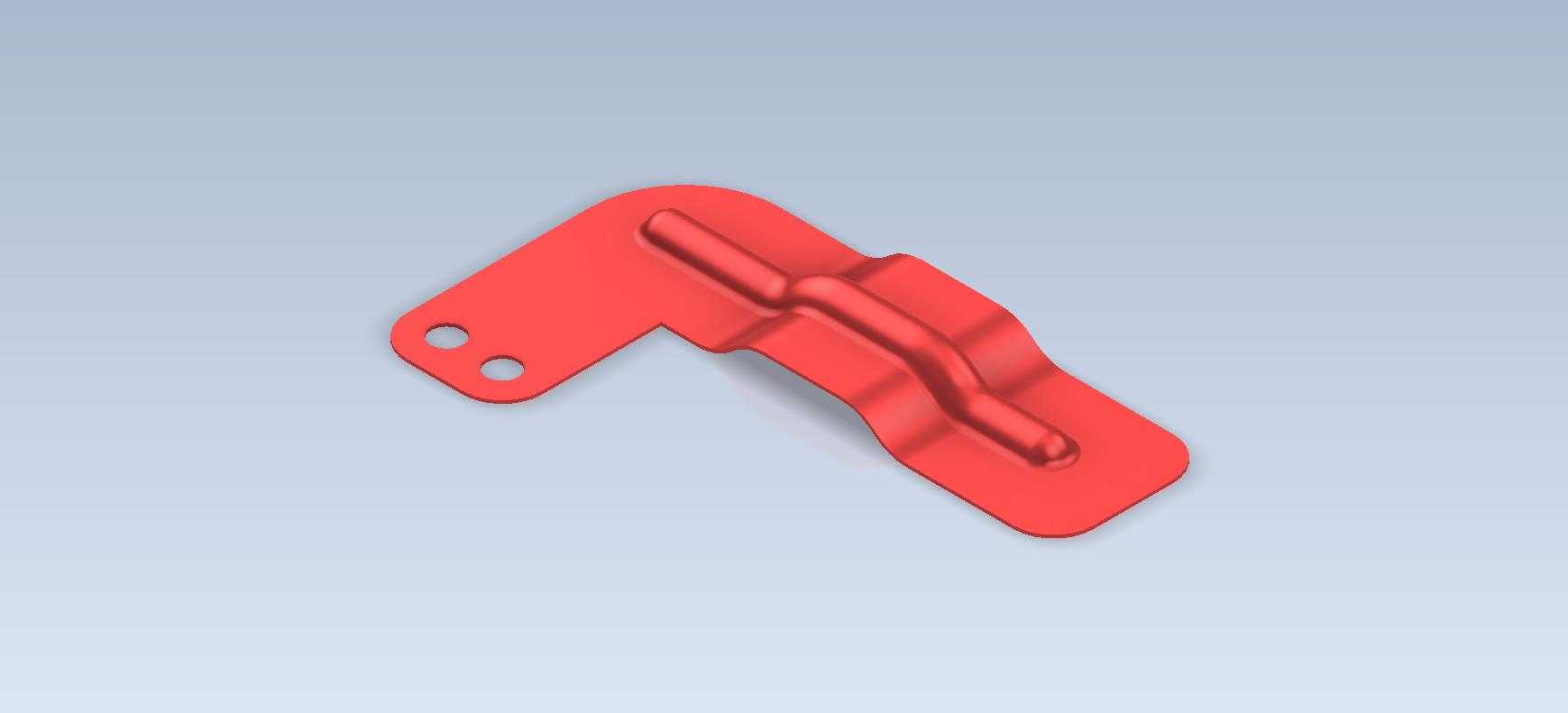

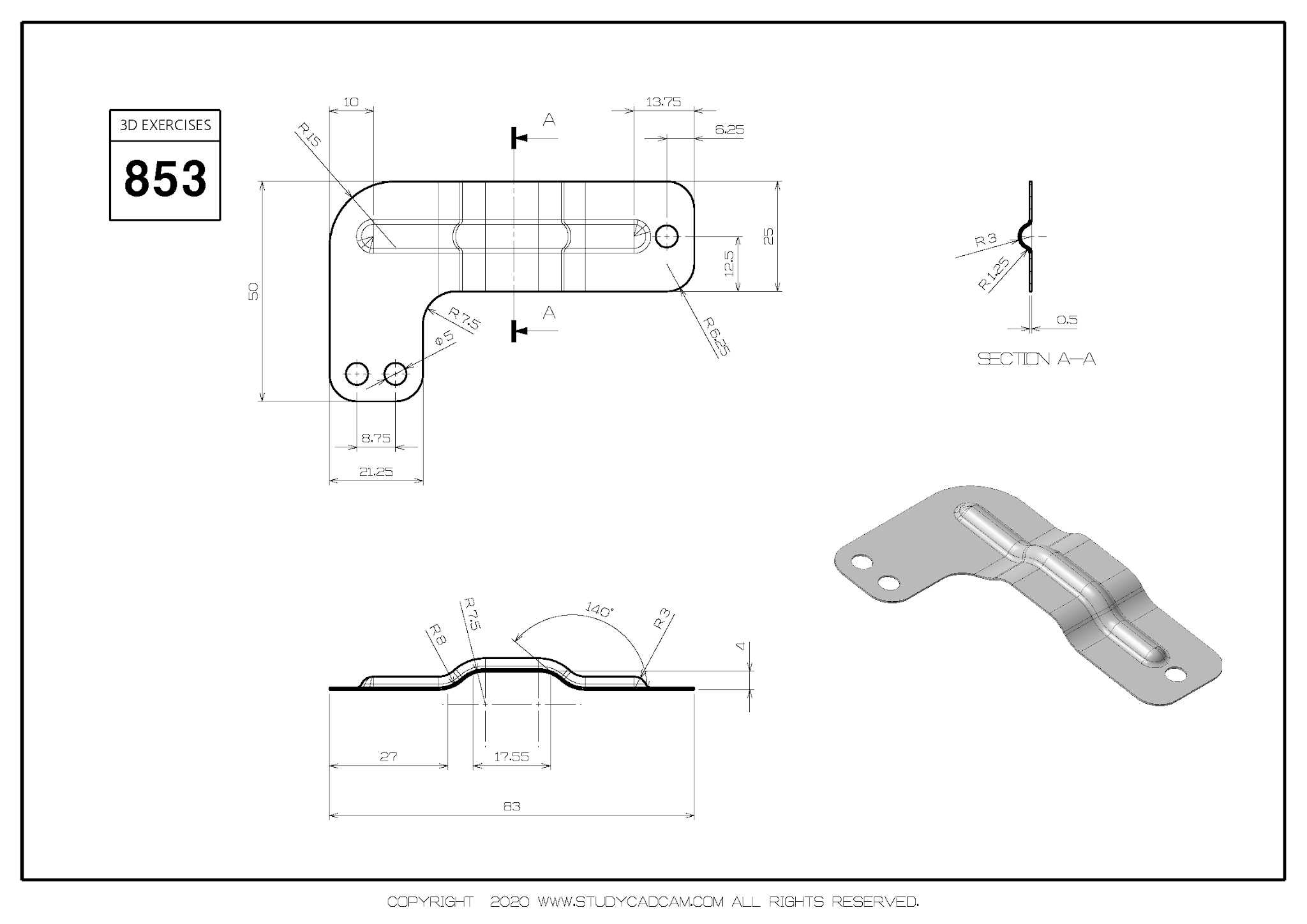

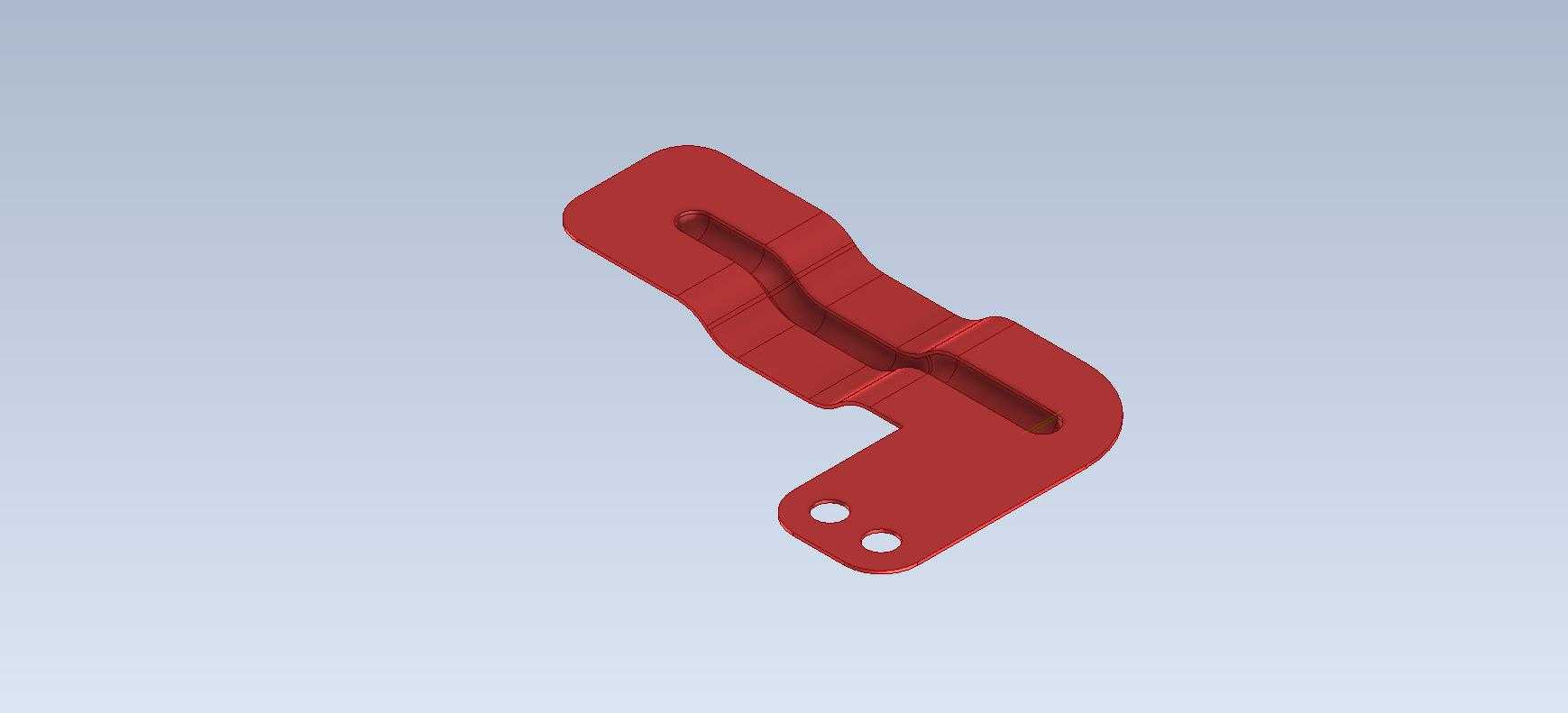

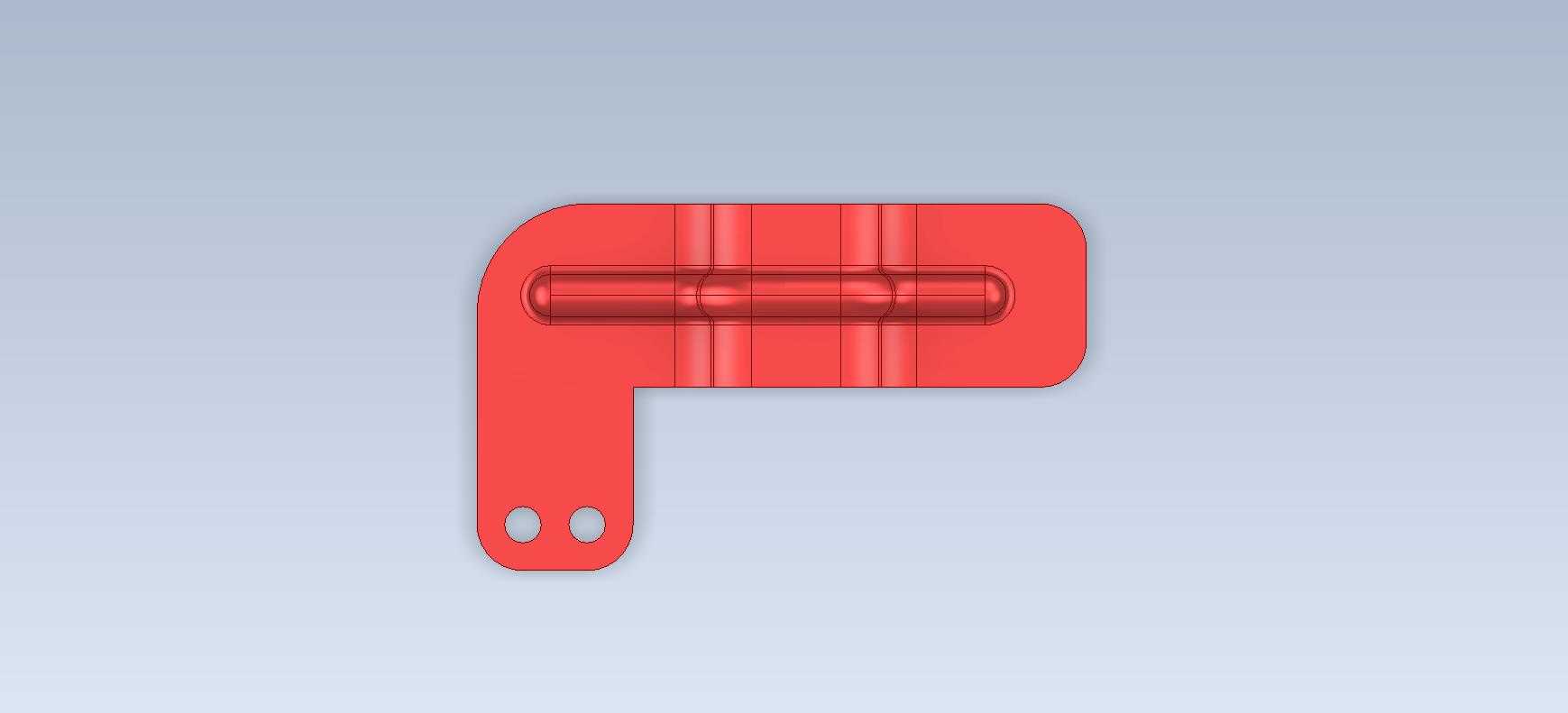

　　该钣金件属于典型的L型空间连接构件，主要应用在需要跨垂直面实现部件固定的工业装配场景中，常见于小型设备内部的电控元件安装、轻型传动组件的侧向支撑、钣金机柜内部的层板连接点位，也可作为小型工装夹具的辅助定位连接件使用，适配厚度1.2-2mm的冷轧钢板、镀锌板或304不锈钢板冲压加工场景。从结构功能来看，构件两个垂直分布的安装臂分别承担不同连接作用，短臂侧开设两个同轴圆形安装孔，用于贴合垂直基准面完成与基体的锁附固定，孔位间距按照常用M4/M5螺丝的安装边距要求设计，预留了足够的扳手操作空间，避免锁附时与相邻结构产生干涉；长臂侧为平整安装面，可直接承托待固定的小型零部件，表面无额外开孔，适配胶粘、焊接或抱箍等多种非穿孔固定方式，

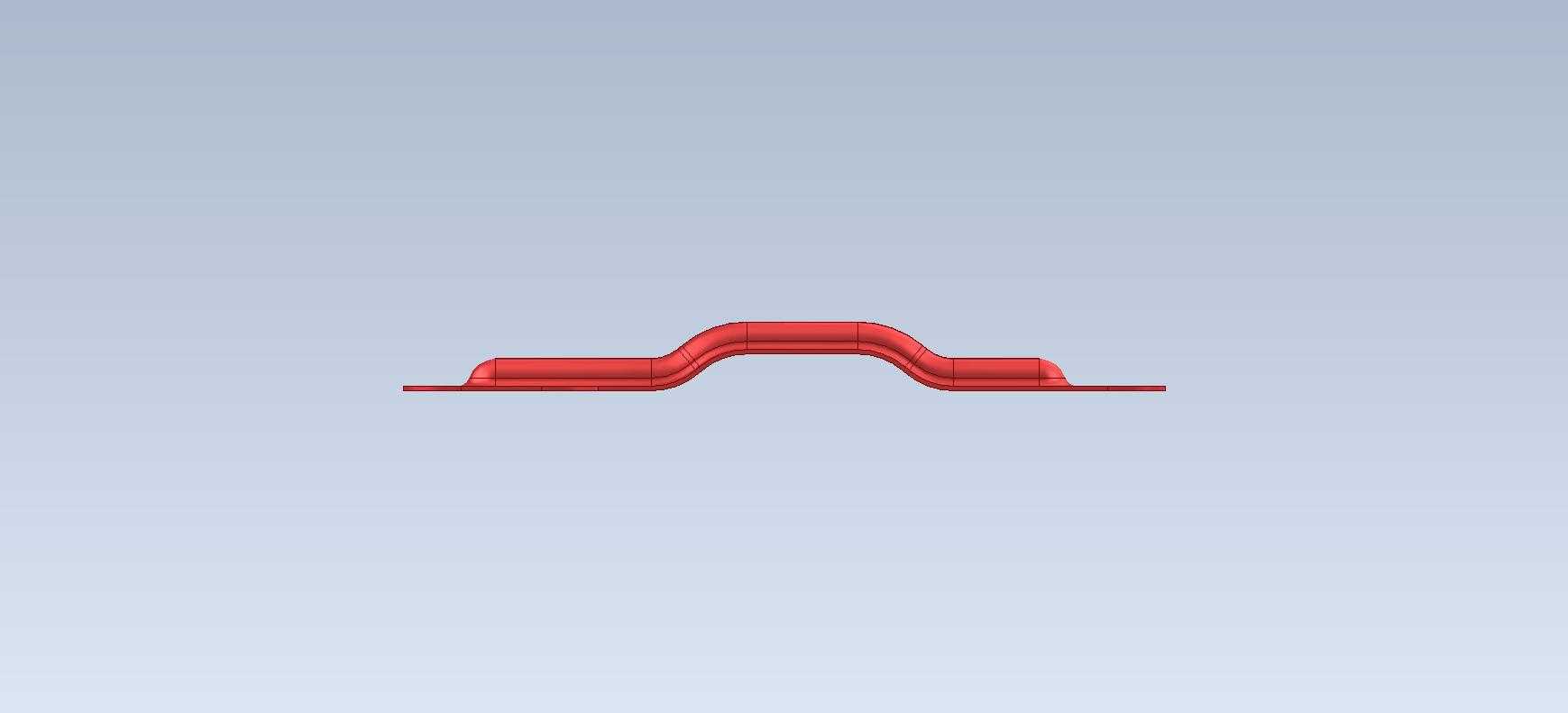

　　也可根据实际装配需求二次加工开孔。中间过渡区域设计有连续的凸起加强筋结构，筋位沿折弯受力方向延伸，完全覆盖L型折弯的应力集中区域，在不增加板材厚度的前提下，可将构件的抗折弯刚度提升40%以上，避免长期受载后在折弯处产生塑性变形，同时筋位的凸起结构也能在装配时起到定位导向作用，方便安装时快速对齐相邻构件的卡槽。设计过程中，折弯圆角半径严格按照所选板材的最小折弯半径要求设置，避免折弯时出现外侧拉裂、内侧起皱的冲压缺陷，所有外露边缘均设计了0.5mm的圆角去毛刺处理，防止装配过程中划伤操作人员或损坏相邻部件的线缆、绝缘层。安装边界方面，构件整体折弯角度控制在90°±0.2°的公差范围内，两个安装臂的平面度公差不超过0.1mm，

　　保证安装后与贴合面的间隙小于0.05mm，避免锁附后产生额外的装配应力；短臂安装孔的中心距公差控制在±0.08mm，可直接适配预制孔位的基体快速装配，无需现场二次扩孔调整。从冲压工艺实现角度，该构件的排样设计可采用单侧载体的连续模生产，依次完成冲定位孔、冲安装孔、压加强筋、折弯、落料的工序，材料利用率可达78%以上，适合批量生产，压筋工序安排在折弯之前完成，可避免折弯后板材形变导致筋位尺寸偏移，同时压筋产生的局部加工硬化也能进一步提升折弯区域的结构强度。在实际工况适配中，该构件可承受垂直于长臂安装面的最大静载荷不低于150N，满足多数轻型工业部件的支撑需求，若采用不锈钢板材加工，还可应用在有防潮、防腐蚀要求的户外设备或食品加工设备内部，构件表面可根据使用场景选择喷塑、镀锌、抛光等不同表面处理方式，适配不同的工作环境要求。
