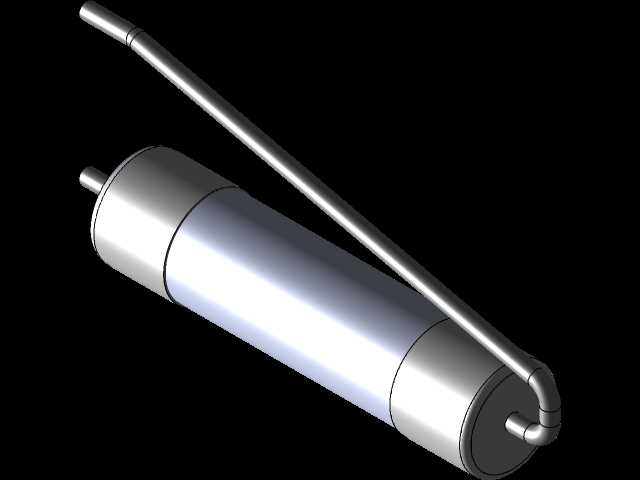

5x20规格垂直安装PCB板用保险丝结构

　　在低压控制板、工控驱动板、消费电子电源板的PCB设计环节，过流保护元件的选型与安装结构设计，直接决定了板卡的故障防护能力与生产装配效率，这款适配5x20规格管状保险丝的垂直安装结构，正是针对板上空间受限、保险丝更换频次较高的应用场景开发的安装方案。不同于常规卧式平躺安装的保险丝座，垂直安装的结构将保险丝本体沿垂直于PCB板面的方向布置，能够大幅压缩保险丝在板面上的投影占用面积，在IO接口密集、板上布线密度极高的控制板卡上，这类结构可以有效避让周边的接插件、电容、功率器件等元件，避免元件布局冲突，同时也能给板上走线预留更多的布线通道，降低PCB Layout阶段的走线难度。从结构设计逻辑来看，

　　该安装结构的主体采用金属导电弹片作为接触载体，一端设置与保险丝端帽匹配的圆弧包裹式接触位，保证与保险丝金属端帽的接触面积足够大，降低接触电阻，避免大电流通过时接触位发热引发的温升超标问题；另一端设计为直插式焊脚，能够直接插入PCB对应的安装孔内，通过波峰焊或者手工焊接即可完成固定，不需要额外的固定卡扣或者塑料基座，既减少了零部件数量，也降低了整体的物料成本与装配工序。安装边界方面，该结构适配的保险丝本体直径为5mm，长度为20mm，垂直安装后，保险丝本体顶端距离PCB板面的高度约22mm，焊脚的孔径设计适配常规PCB板厚1.2-2.0mm的加工要求，两个焊脚的中心距严格匹配5x20保险丝端帽的间距，同时在靠近PCB板面的位置，

　　弹片设计了90度弯折的限位结构，焊接后可以保证弹片与板面保持垂直，不会出现歪斜偏移，避免安装保险丝时出现卡滞或者接触不良的问题。在实际应用场景中，这类垂直安装的保险丝结构常被用在小型开关电源、工控IO模块、小型家电控制板、车载辅助电源板等产品上，这类产品的内部空间通常比较紧凑，卧式安装的保险丝座往往会占用过多的板面空间，甚至会和外壳结构产生干涉，而垂直安装的结构只需要在板上预留两个焊盘孔位，占用的板面宽度仅略大于保险丝直径，能够很好地适配紧凑空间的布局要求。同时，垂直布置的保险丝在更换时，不需要倾斜操作，直接沿垂直方向拔出损坏的保险丝、插入新件即可，对于已经完成总装的设备来说，后期维护更换的操作空间要求更低，

　　不需要拆解周边的其他元件就可以完成保险丝更换，大幅降低了现场维护的难度。从接触可靠性的角度出发，该结构的弹片采用弹性较好的锡磷青铜材质冲压成型，表面做镀镍处理，既保证了足够的夹持弹力，长期使用不会出现弹性衰减导致的接触松动，也具备较好的抗氧化能力，在潮湿、多粉尘的工业应用环境下，也能保持稳定的接触性能，避免出现接触不良引发的电路间歇性故障。在结构细节处理上，弹片与保险丝端帽接触的位置做了向内的微凸点设计，安装保险丝时，凸点会紧紧顶在保险丝端帽的端面上，即使设备存在振动、冲击的工况，也不会出现保险丝松脱的问题；焊脚位置做了预上锡处理，焊接时的润湿性更好，能够减少虚焊、漏焊的不良率，适合批量生产线的波峰焊工艺要求。另外，该结构的保险丝引出端采用弯折成型的金属引脚直接作为接线端，不需要额外的连接导线，电流从PCB走线通过焊脚直接传导到弹片，再到保险丝本体，整个导电路径的长度更短，导电截面积更大，能够承载更大的额定电流，相比带塑料基座的保险丝座，其载流能力更强，温升更低，适合额定电流10A以内的低压电路过流保护使用。在PCB设计的布局阶段，使用该结构时需要注意在保险丝周边预留足够的电气安全间隙，保险丝本体与周边高压走线、元件的距离要满足安规要求，同时在保险丝正上方的外壳位置，可以预留对应的操作孔，不需要拆开设备外壳就可以直接更换保险丝，进一步提升维护的便捷性。
