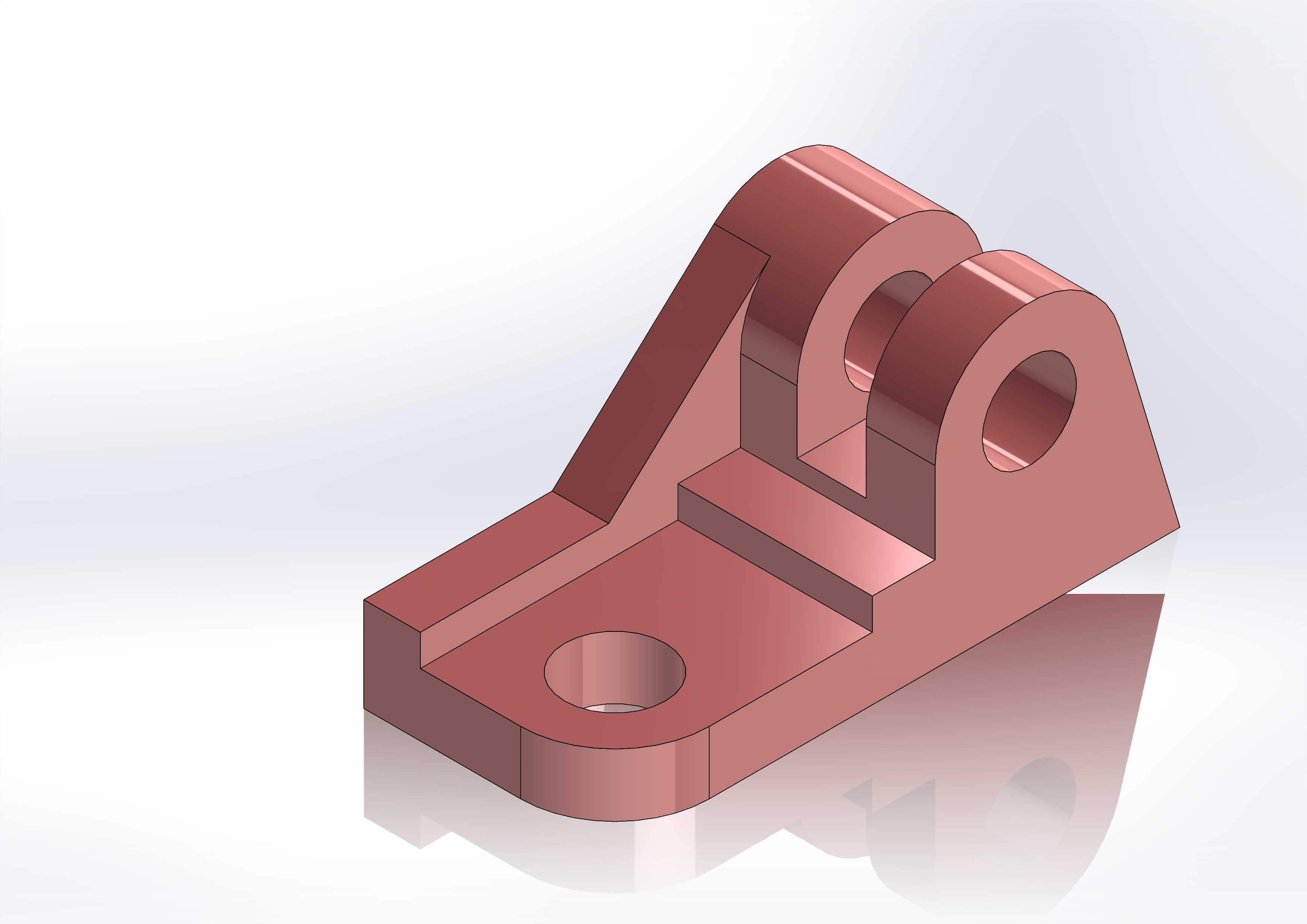

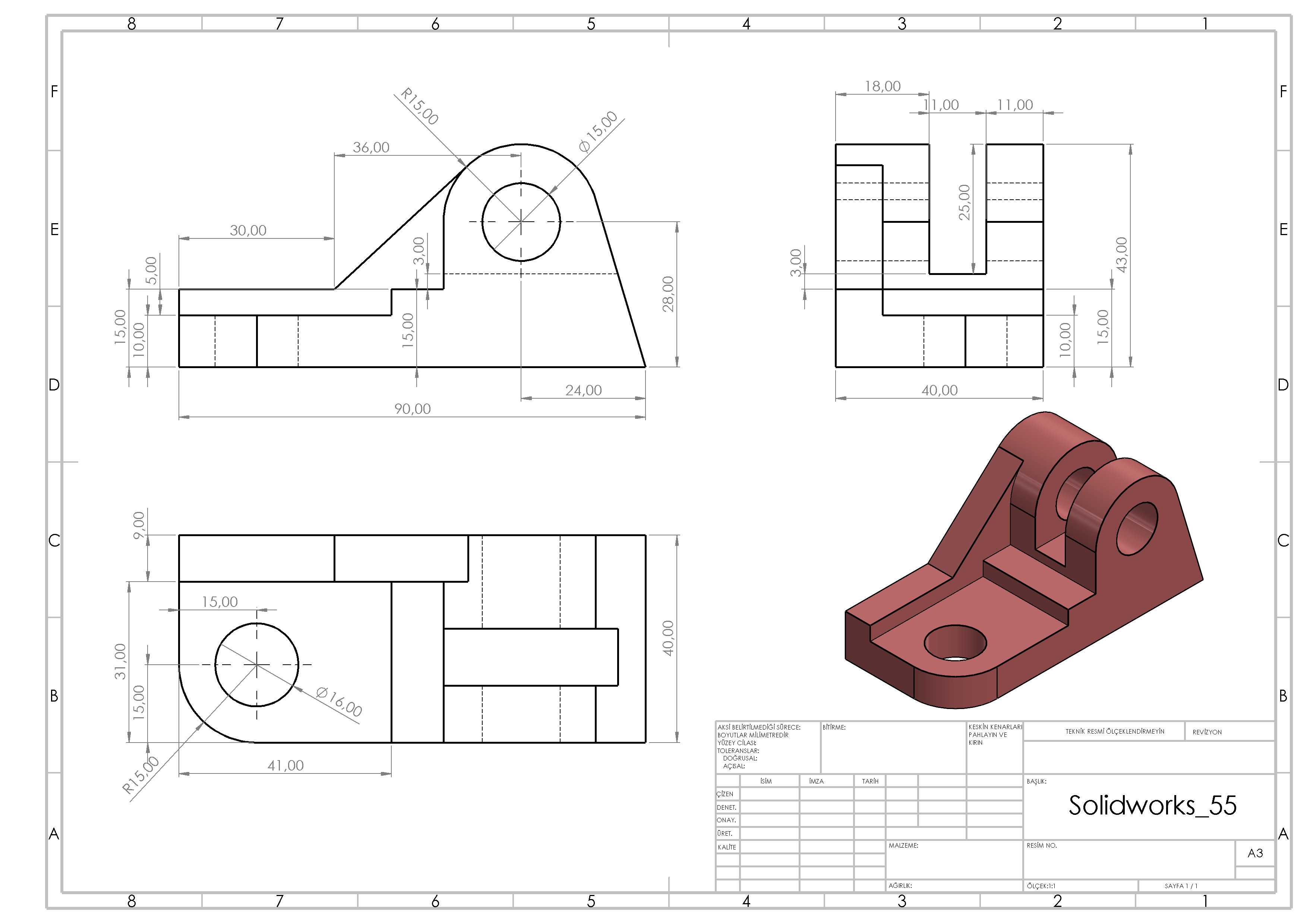

这类双孔铰接安装支座,在轻工输送线、小型工装夹具台、非标自动化工位的铰接联动结构里应用十分普遍,核心作用是作为固定端铰接支点,承接摆臂、连杆类构件的往复摆动载荷,把活动构件的动载荷平稳传递到安装基体上,避免铰接点直接与型材、钢板基体接触造成的基体磨损,也能降低铰接副的装配同轴度误差带来的卡滞问题。从结构功能来看,支座底部设置的单沉头安装孔,用于穿装内六角圆柱头螺钉,将整个支座锁紧在安装基准面上,沉孔结构可以保证螺钉头部完全沉入支座本体,不会突出底面影响安装贴合度,也能避免螺钉头与周边摆动构件发生运动干涉;上部两个同轴的铰接通孔,用于穿装铰接销轴,两个孔位的同轴度公差控制在IT7级以内,能保证销轴穿装后转动顺畅,不会出现别劲、
卡滞的情况,孔壁预留的厚度足够承受常规工况下的径向载荷,避免长期受载出现孔位变形、销轴松旷的问题。设计这类支座的时候,首先要确定的是铰接点的中心高,也就是上部铰接孔中心到底部安装面的垂直距离,这个尺寸直接决定了配套摆臂的摆动行程范围,中心高过小会导致摆臂下极限位置与安装面碰撞,过大则会增加支座本身的弯矩载荷,容易造成支座立臂根部断裂;其次要核算立臂与底板连接位置的过渡圆角,这个位置是整个支座的应力集中区,圆角半径不能小于2mm,否则在交变载荷作用下很容易从转角位置萌生疲劳裂纹,同时圆角也不能过大,避免占用过多安装空间,干涉周边其他构件的布置。安装边界方面,底板的长宽尺寸要匹配安装基体的型材槽宽或者安装孔位间距,
底板厚度要保证螺钉锁紧后不会出现底板翘曲,保证整个支座的安装面与基准面完全贴合,铰接孔的轴向长度要匹配配套摆臂的宽度,预留0.2-0.5mm的轴向间隙,避免摆臂转动时与支座侧壁发生摩擦,同时要保证销轴装配后,两端的卡簧槽完全露出,方便安装轴用挡圈实现轴向限位。实际建模过程中,这类支座的拔模斜度设置在1°以内,适合采用铣削加工或者粉末冶金工艺成型,若采用铣削加工,所有非配合面的粗糙度可以控制在Ra6.3,配合孔的粗糙度控制在Ra1.6,满足转动副的耐磨要求;若采用粉末冶金成型,还可以在铰接孔位置直接压配铜套,进一步提升铰接副的耐磨性能,延长构件的使用寿命。在实际工况选型时,要根据摆臂传递的最大扭矩核算支座立臂的抗弯截面模量,
保证立臂在最大载荷下的弯曲应力小于材料的许用应力,常用的加工材料为45号钢,表面做发黑处理提升防锈能力,若在腐蚀环境下使用,也可以更换为304不锈钢材质,不需要额外做表面处理即可满足使用要求。这类支座的结构没有冗余设计,所有结构特征都服务于安装固定与铰接支撑的核心功能,底板上的台阶结构一方面是为了提升立臂与底板的连接强度,另一方面也可以作为摆臂摆动的下限位面,当摆臂摆动到下极限位置时,会与台阶面接触,避免摆臂过转造成的机构损坏,不需要额外设置限位块,减少了整个机构的零件数量,降低了装配复杂度。
