CA6140车床配套单缸发动机曲轴结构设计

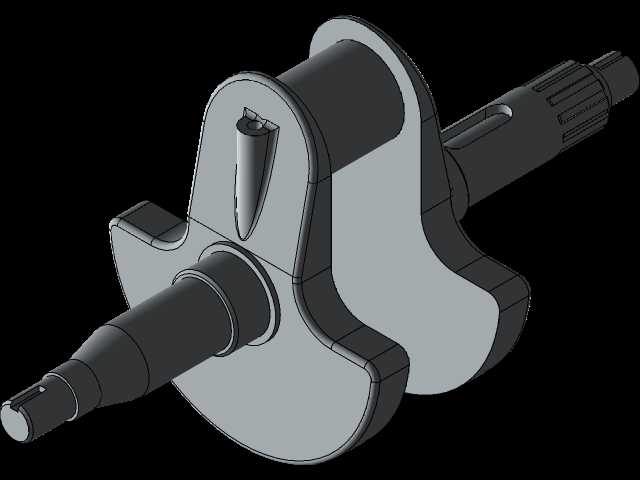

　　在CA6140普通车床的主轴驱动单元配套动力选型中，曲轴作为往复式动力输出的核心回转部件，承担着将活塞往复直线运动转化为主轴旋转扭矩的核心作用，其结构合理性直接决定了车床主轴在低速重切削、高速精车等不同工况下的运转平稳性与扭矩输出稳定性。这款曲轴的设计完全匹配单缸四冲程动力单元的运动特性，整体采用整体式锻造结构的建模思路，区别于分体式组合曲轴的拼接装配误差，整体式结构在建模阶段就将主轴颈、连杆轴颈、平衡块、输出端花键做一体化特征构建，从根源上减少了装配配合面带来的动平衡偏差风险。

　　从实际安装边界来看，曲轴两端的主轴颈同轴度公差在建模时严格控制在0.01mm以内，前端锥面结构专门适配皮带轮的锥面锁紧安装，锥度匹配标准莫氏锥度参数，保证皮带轮传递扭矩时不会出现径向打滑；后端的渐开线花键轴段直接对接车床主轴箱的输入齿轮，花键齿形采用压力角30度的渐开线设计，相比矩形花键具备更高的齿面接触强度，能够承受重切削工况下的瞬时冲击载荷。连杆轴颈的偏心距严格按照动力单元的活塞行程参数设定，偏心距的尺寸精度直接决定活塞的上下止点位置，建模时将偏心距的尺寸链与活塞行程、连杆长度做联动约束，避免出现活塞撞缸或者行程不足导致的动力输出损耗问题。

　　平衡块的外形设计是这款曲轴建模的核心考量点，两块扇形平衡块的质心位置经过反复配重计算，完全抵消连杆轴颈、连杆大头端做回转运动时产生的离心惯性力，同时平衡活塞组件做往复运动时产生的一阶往复惯性力，从结构上降低动力单元运转时的振动传递，避免振动传导到车床床身导致加工工件出现表面振纹。平衡块的外缘做了圆弧过渡处理，没有尖锐棱角，一方面避免运转过程中平衡块与曲轴箱内壁发生运动干涉，另一方面也减少了曲轴高速旋转时的风阻损耗。

　　曲轴上的油道孔采用斜向贯通设计，从主轴颈表面直通连杆轴颈表面，建模时将油道孔的孔径、倾斜角度做了参数化约束，保证压力润滑油能够通过主轴瓦的油槽直接输送到连杆轴瓦的摩擦面，在轴颈与轴瓦之间形成稳定的压力油膜，避免金属直接接触导致的烧瓦故障。油道孔的端口位置做了倒角沉孔处理，防止装配时油孔锐边刮伤轴瓦表面的合金层，同时也能减少润滑油流动时的沿程阻力。前端轴颈上的定位销孔采用过盈配合尺寸设计，用于固定曲轴正时齿轮的周向位置，保证配气相位与活塞运动位置的精准匹配，避免出现气门顶活塞的装配故障。

　　从实际应用场景出发，这款曲轴不仅适配CA6140车床的配套动力单元，也可通用在同排量的通用小型汽油机、小型空气压缩机的动力端，其安装尺寸的通用性设计，让同系列不同用途的动力单元可以共用这款曲轴的加工工装，降低零部件的生产制造成本。建模过程中所有的圆角过渡都按照应力集中系数最小化原则设计，主轴颈与曲柄臂的连接位置采用大圆角过渡，避免长期交变载荷作用下在轴颈圆角位置产生疲劳裂纹，延长曲轴的实际使用寿命。输出端的花键轴段末端做了导向锥角设计，方便装配时快速对准齿轮的内花键，减少装配过程中的齿面磕碰损伤。整体结构没有多余的冗余特征，所有特征都服务于动力传递、动平衡、润滑、安装定位的实际功能需求，没有为了外观好看添加无意义的装饰结构，完全符合工业机械零部件的实用化设计逻辑。
