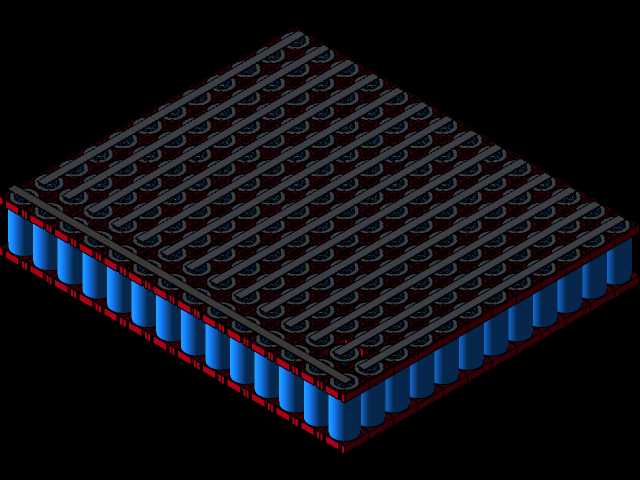

144串圆柱锂离子可充电电池组模块结构

　　该电池组模块采用12×12的阵列排布方式，集成144颗圆柱型锂离子可充电电芯，主要面向中小型储能备电、低速动力载具、工业便携供电设备等应用场景，作为核心电能存储单元为后端负载提供稳定的直流电能输出。从结构设计逻辑来看，整个模块采用分层堆叠的布局思路，最底层为电芯定位承托结构，每颗电芯的底部都对应独立的定位槽，槽体内径与圆柱电芯的外径公差控制在0.1mm以内，既可以保证电芯装配时的同轴度，避免电芯倾斜导致的极柱错位，也能在模块受到振动冲击时限制电芯的径向窜动，降低极耳连接部位的疲劳损伤风险。电芯阵列的周向设置了一体式围框结构，围框高度覆盖电芯总高度的三分之二，在围框与电芯侧壁之间预留了1.5mm的均匀间隙，

　　该间隙一方面作为电芯充放电过程中的膨胀缓冲空间，避免电芯循环鼓胀后相互挤压造成外壳破损，另一方面也可以作为散热风道的辅助流道，配合模块上下层的通风结构带走电芯工作产生的热量。模块上层设置了汇流排定位盖板，盖板上对应每颗电芯的正负极柱位置预留了穿接孔位，汇流排采用嵌装的方式固定在盖板的预留槽内，不需要额外的点胶固定即可保证汇流排与极柱的对位精度，装配时可以直接完成极柱与汇流排的激光焊接，大幅提升批量装配的效率。从安装边界来看，整个模块的外轮廓为规整的正方形结构，四个边角位置预留了标准的安装固定孔位，孔位内嵌金属衬套，可以通过螺栓直接固定在设备的电池仓安装面上，不需要额外设计转接支架；模块的总高度控制在常规工业电池仓的通用尺寸范围内，

　　能够适配多数现有储能、动力设备的电池仓安装空间，不需要对原有设备的仓体结构做大幅修改。在功能特性上，该阵列排布的结构可以根据后端的电压、容量需求灵活调整串并联组合方式，既可以通过整列串联提升模块的总输出电压，也可以通过多组并联提升模块的总容量，适配不同功率等级的负载需求。结构设计时充分考虑了电芯的一致性管控需求，每排电芯的侧面都预留了采样线的走线槽，电压、温度采样线可以沿着走线槽规整布置，避免采样线杂乱堆积在电芯表面影响散热，同时也能防止装配过程中采样线被挤压破损造成采样失效。模块的分层结构均采用阻燃绝缘材质制作，相邻电芯之间通过定位结构保持固定间距，避免电芯外壳直接接触造成的短路风险，即使单颗电芯发生热失控，

　　间隔结构也能延缓热量向相邻电芯的传递速度，为安全防护装置的动作预留响应时间。从实际使用的角度出发，这种规整阵列的结构也方便后期的维护更换，当单颗电芯出现性能衰减时，只需要拆除对应位置的汇流排即可更换故障电芯，不需要将整个模块完全拆解，能够大幅降低后期的运维成本。整个结构的受力路径经过优化，模块承受外部压力时，载荷会通过上层盖板、周向围框直接传递到底部的承托结构，不会直接作用在电芯壳体上，避免电芯受外力挤压发生变形漏液的问题。
