好盈EZrun70125大功率无刷电机结构

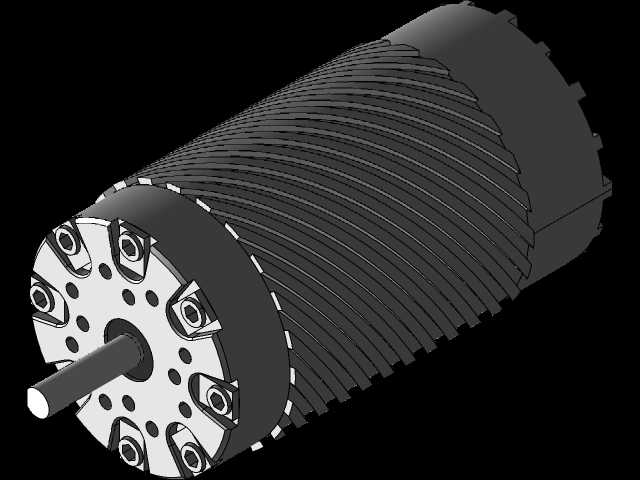

　　这款大功率无刷电机的三维结构，核心面向大负载遥控模型、小型特种动力设备的动力输出场景设计，在1/5比例遥控越野车、大载重工业巡检无人机、小型履带式移动平台这类需要高扭矩密度动力源的设备中，这类电机是核心动力输出单元。区别于普通小功率航模电机，该型号电机的定子绕组采用多股并绕的排布方式，三维建模过程中特意还原了定子铁芯斜槽的结构细节，斜槽角度经过匹配极对数计算，能有效降低齿槽转矩，避免大扭矩输出时的转速脉动，这一点在低速大负载工况下的表现尤为明显，比如遥控攀爬车越障时，不会因为转矩波动出现动力卡顿的问题。从安装边界来看，电机前端盖采用多螺栓均布的锁紧结构，六个内六角安装孔围绕输出轴呈环形排布，

　　安装孔的节圆尺寸匹配主流大尺寸电机安装座的通用规格，输出轴采用标准直径的光轴带扁位结构，不需要额外加工转接套就可以直接配合 pin 齿安装传动齿轮，轴伸长度经过适配，既保证齿轮啮合的足够接触长度，又不会因为轴伸过长增加悬臂梁的弯曲应力，避免高负载下输出轴变形。电机外壳的散热筋采用螺旋轴向排布的设计，建模时还原了每一条散热筋的拔模斜度，这种螺旋结构在电机随设备移动时，能引导气流顺着筋条流向电机尾部，带走绕组和铁芯产生的热量，相比直列式散热筋，同等转速下散热效率提升明显，不需要额外加装散热风扇就能满足持续大电流输出的散热需求，这对安装空间紧凑的模型和小型移动设备来说，能省去额外散热部件的安装空间，降低整体动力单元的重量。

　　端盖的密封结构在模型中也做了细节还原，端盖与机壳的配合面预留了密封槽的位置，实际生产中可以在槽内加装O型密封圈，满足户外使用时的防尘防泼溅需求，应对复杂路况下的泥水、灰尘侵入问题，延长电机的轴承和绕组使用寿命。从设计思路上，这款电机的转子采用内置磁钢结构，磁钢的排布方式为表贴加内嵌的组合形式，既保证了高转速下的磁钢固定强度，又能提升气隙磁密，提升单位体积的功率输出，相比同尺寸的普通表磁电机，扭矩输出能力提升近百分之四十，这也是它能适配大负载设备的核心原因。建模过程中对电机内部的轴承安装位也做了精准还原，前后端盖各配置一个深沟球轴承，轴承位的公差配合按照基孔制过渡配合设计，既保证轴承外圈的固定可靠性，

　　又不会因为过盈量过大导致轴承转动卡滞，内圈与输出轴的配合采用过盈配合，传递扭矩时不会出现轴与内圈打滑的问题。尾部的端盖预留了霍尔传感器的安装位置，对于需要精准转速控制的应用场景，可以加装霍尔元件实现闭环控制，满足低速大扭矩的精准调速需求，比如小型AGV驱动轮的动力单元，就可以利用这个结构实现精准的转速匹配，避免两轮差速控制时的转速偏差。电机的出线位置在尾部端盖的侧方，预留了防水接头的安装螺纹，用户可以根据自身的防护需求选择不同等级的防水接头，不需要额外对出线部位做密封处理。从整体尺寸来看，电机的外径和长度比例经过优化，在保证功率密度的前提下，尽可能缩小径向尺寸，方便在安装空间受限的设备中布置，比如模型车架的电机安装位通常径向空间有限，这个尺寸比例能适配绝大多数主流大比例模型的电机安装舱，不需要对车架做额外的切割改装。在结构强度校核层面，机壳采用6061铝合金材质的设计思路在模型中也有体现，机壳的壁厚经过计算，既能承受磁钢高速旋转时的离心力传递，又能在车辆发生碰撞时保护内部定子绕组不会因为外壳变形出现剐蹭，前端盖的厚度比后端盖更大，因为前端是输出端，承受的传动冲击力更大，加厚的端盖能避免安装螺栓受冲击断裂。
