电机转子散热风叶螺旋桨结构

　　该结构面向小型电机转子端部的风冷需求展开，属于电机运行过程中承担气流组织与热量带走功能的旋转备件。现场使用时，风叶直接随转子同步转动，中心孔与电机轴端形成定位配合，叶片在圆周方向推动空气流动，使机壳、绕组及转子附近形成持续对流，降低长时间运行后因散热不足造成的温升风险。

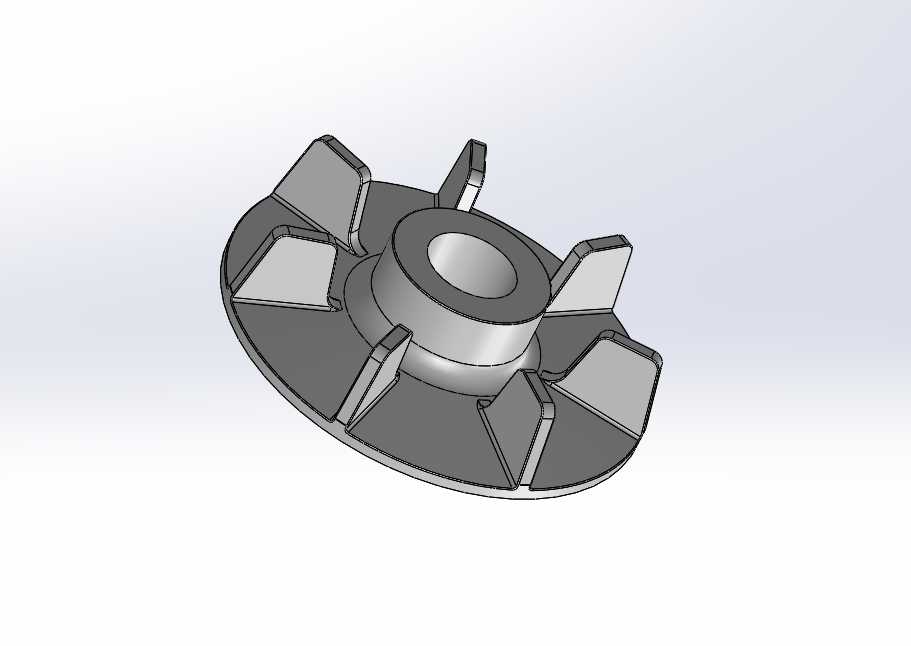

　　从实际安装边界看，该风叶采用中心轮毂加圆盘基体的布置方式，中心孔径围绕15mm轴径设计，最大外径控制在70mm，轴向高度为15mm。轮毂区域保留足够壁厚，用于承受装配时的推入力以及旋转过程中的扭矩传递；圆盘外缘布置多片径向叶片，叶片与盘面一体成型，适合通过3D打印或小批量塑料件方式制作。对于维修替换场景，这类尺寸能够在不改变电机端部空间的前提下完成换装，尤其适用于老旧设备风叶碎裂、缺叶或动平衡恶化后的备件恢复。

　　设计思路上，结构没有采用复杂曲面薄壁叶片，而是选择较易成型的直板偏置叶形。每片叶片沿圆盘周向均匀分布，并相对旋转方向形成一定倾角，转动时可将盘面附近空气向外甩出，同时带动轴向气流补充进入。叶片根部与圆盘连接处做了连续过渡，避免尖角造成应力集中；叶片外侧高度与圆盘边缘形成稳定支撑，使打印件在高速旋转时不易出现根部开裂。中心孔周围的凸台提高了与轴接触的长度，有利于改善同轴度，减少因孔轴配合过短带来的摆动。

　　在电机应用中，风叶虽然不是直接输出扭矩的传动件，但对设备连续运行可靠性影响明显。转子带动风叶旋转后，空气从电机端盖通风口进入，经叶片加压后沿机壳散热筋或周边空间排出，可把绕组、铁芯和轴承附近积累的热量带走。若风叶缺损，即使电机仍能短时运转，也会出现噪声增大、温升加快、轴承寿命下降等问题。因此该结构在建模时重点保证了叶片数量、周向均布、中心孔位置和外圆轮廓的一致性，这些因素直接关系到风量、振动和互换性。

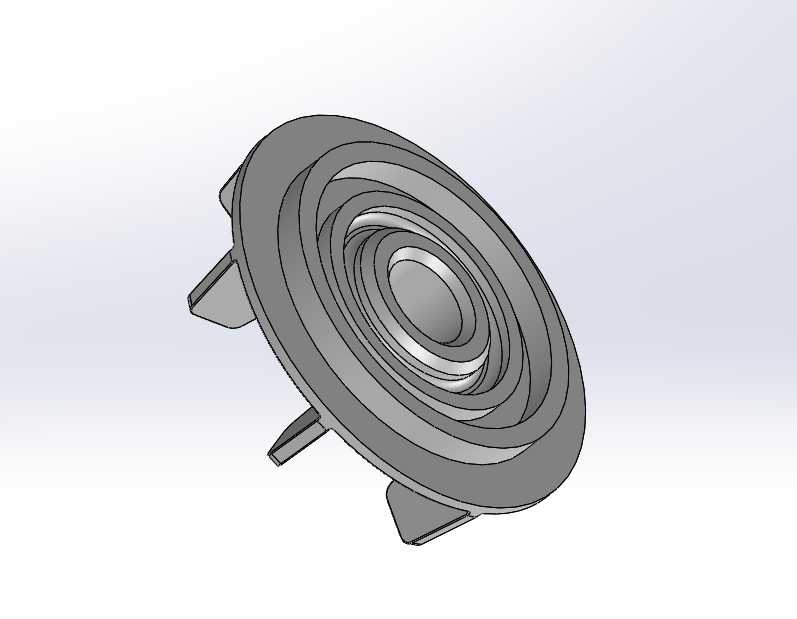

　　三维结构处理时，圆盘底面保持平整，便于贴近电机转子或端部挡圈安装；中心凸台向上延伸，形成轴套式定位段；叶片从盘面伸出，叶尖接近外圆边界，在有限直径内尽量扩大作用面积。外形上没有多余装饰特征，所有几何元素都服务于装配、导风与强度。对于3D打印制作，建议关注层纹方向与叶片受力方向的关系，轮毂孔可根据实际轴径预留适当配合余量，打印后通过铰削或车削修正孔径，以保证装配后的同心度。

　　该类风叶常用于小型异步电机、伺服电机尾部冷却组件、设备内置电机以及教学维修样机中。选型或复刻时，不能只关注外径，还需要同时核对中心孔径、轴向高度、叶片干涉范围和端部罩壳空间。若风叶外径过大，会与风罩或端盖发生擦碰；若孔径偏大，则高速旋转时容易产生偏心振动；若叶片轴向高度超出边界，则可能影响转子轴向装配。该模型以70mm外径和15mm孔径为核心边界，结构紧凑，特征清晰，适合作为电机冷却备件建模、3D打印工艺验证以及转子端部风冷结构分析的参考对象。
