七单元IGBT功率模块三维结构设计

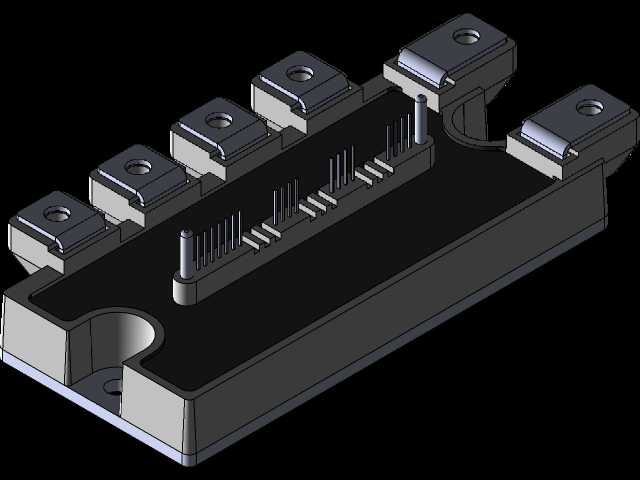

　　在工业变频、新能源逆变、伺服驱动这类电力电子设备的结构设计环节，功率模块的安装适配一直是结构工程师需要重点考量的部分，这款七单元IGBT功率模块的三维结构，完整还原了量产封装的全部安装与接口特征，能直接用于整机结构的干涉检查、安装布局验证工作。从实际应用场景来看，这类模块广泛覆盖低压通用变频器、光伏组串式逆变器、工业伺服驱动器、UPS不间断电源的功率回路核心部分，承担电能变换过程中的高频开关动作，是电力电子设备里实现交直流转换、电机驱动控制的核心功率载体，其结构设计的合理性直接影响整机的散热效率、装配难度与长期运行可靠性。

　　从产品功能特性对应的结构设计来看，模块本体采用注塑壳体包裹DBC陶瓷覆铜板与功率芯片的封装形式，主功率端子采用大截面铜排引出，对应三相桥臂的上下管输出、直流正负极输入的接线需求，端子的排布位置充分考虑了层叠母排的安装路径，能有效降低功率回路的杂散电感，减少开关过程中的电压尖峰，这部分结构在三维模型中完整还原了端子的折弯角度、安装孔位与伸出高度，设计时可以直接匹配母排的折弯路径，避免后期装配出现端子干涉、接线应力过大的问题。控制信号端子采用直插式排针布局，排针的间距、伸出长度与定位特征完全对应量产器件的尺寸，能直接匹配驱动板的接插件位置，在做整机布局时可以提前验证驱动板与模块的相对安装位置，预留足够的走线与安规距离。

　　设计思路上，这款模块的结构完全围绕工业场景的长期可靠运行展开，壳体两侧设计了带安装沉孔的固定耳，沉孔的深度、孔径与安装孔的中心距严格对应通用工业级IGBT模块的安装标准，安装时可以通过螺栓直接固定在散热器的加工平面上，模型中还原了壳体底部的平面度特征与导热硅脂的填充间隙参考，结构设计时可以直接根据这个尺寸预留散热器的安装凸台高度，计算绝缘垫片、导热硅脂的压缩量，保证模块与散热器的贴合压力处于合理区间，避免压力过大导致模块内部陶瓷基板开裂，或是压力过小导致热阻超标。模块本体的外形轮廓做了圆角过渡处理，避免生产装配过程中尖锐边角划伤绝缘层或是操作人员，主功率端子的周边设计了绝缘挡墙结构，增加不同电位端子之间的爬电距离，满足工业环境下的安规绝缘要求，这部分结构在三维模型中都做了精准还原，做安规距离校核时可以直接测量不同带电体之间的空间距离与爬电路径，不用再额外查阅器件手册核对尺寸。

　　从安装边界来看，模块的整体长度、宽度与高度尺寸完全匹配同电流等级量产模块的封装规格，顶部主端子的最高高度、侧面固定耳的突出长度、底部定位柱的尺寸与位置都做了1:1还原，在做整机结构布局时，不仅可以验证模块本身的安装空间，还能提前预留周边的电容、母排、驱动板的布置空间，检查装配过程中模块与周边结构件的操作空间，比如紧固安装螺栓时的扳手空间、主功率端子接线时的操作空间，避免后期样机装配时出现工具无法操作、零部件互相干涉的问题。另外模块上的定位柱结构可以在安装时起到预定位作用，装配时不用反复调整模块位置就能对准安装孔，提升生产线的装配效率，这部分特征在模型中也完整保留，能直接用于工装夹具的定位设计。

　　对于结构设计从业者来说，这类精准的功率模块三维模型，能大幅减少前期结构设计时反复核对器件手册尺寸的工作量，避免因为尺寸标注遗漏导致的设计返工，在做散热仿真时，也可以直接基于模型的壳体尺寸、安装接触面积设置热仿真参数，更准确地评估模块在额定工况下的温升表现，为散热器的鳍片设计、风道规划提供更贴近实际的参考依据。在设备选型阶段，工程师也可以通过这个三维模型直观评估不同封装模块的安装兼容性，提前判断现有结构平台是否能适配这款功率模块，减少选型阶段的试错成本。
