机床用带加强筋轴承支撑座结构设计

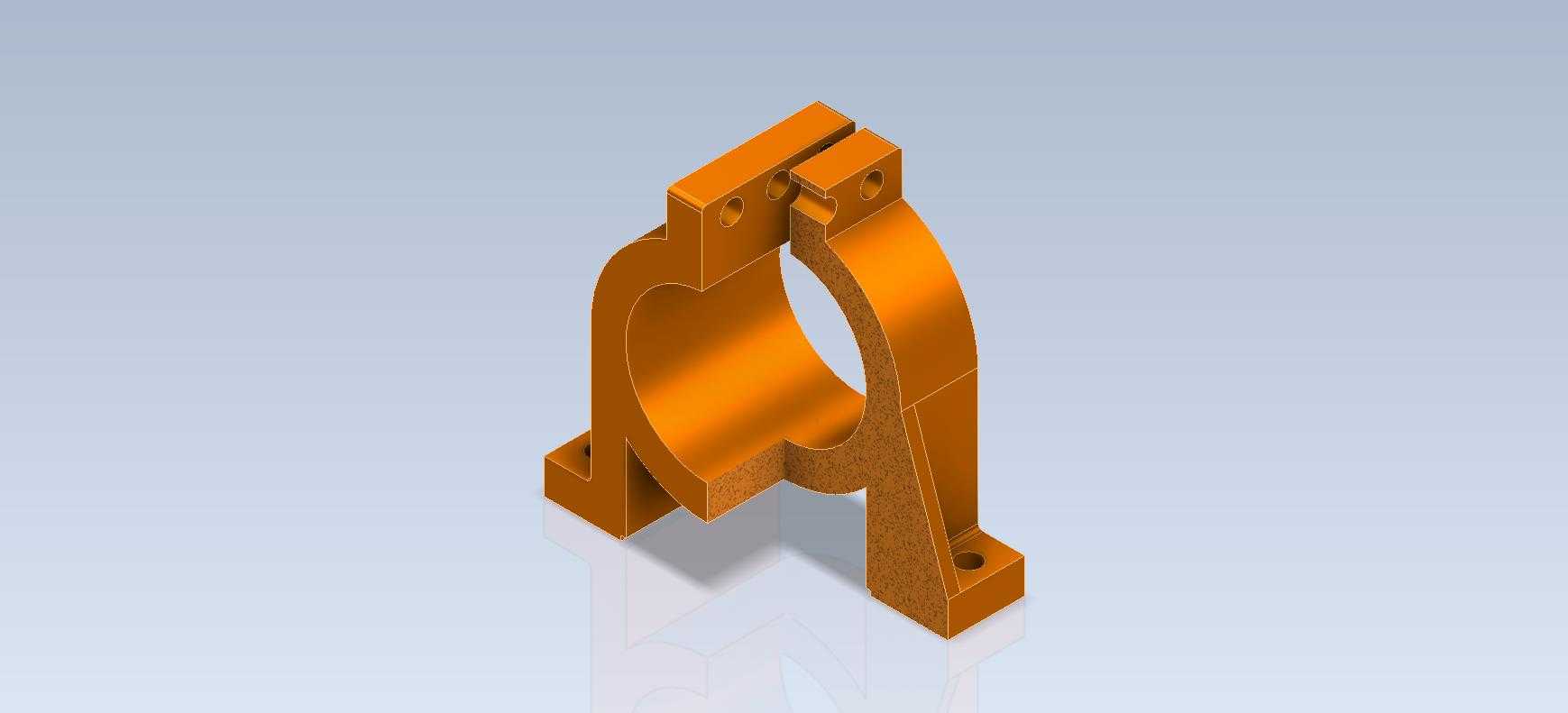

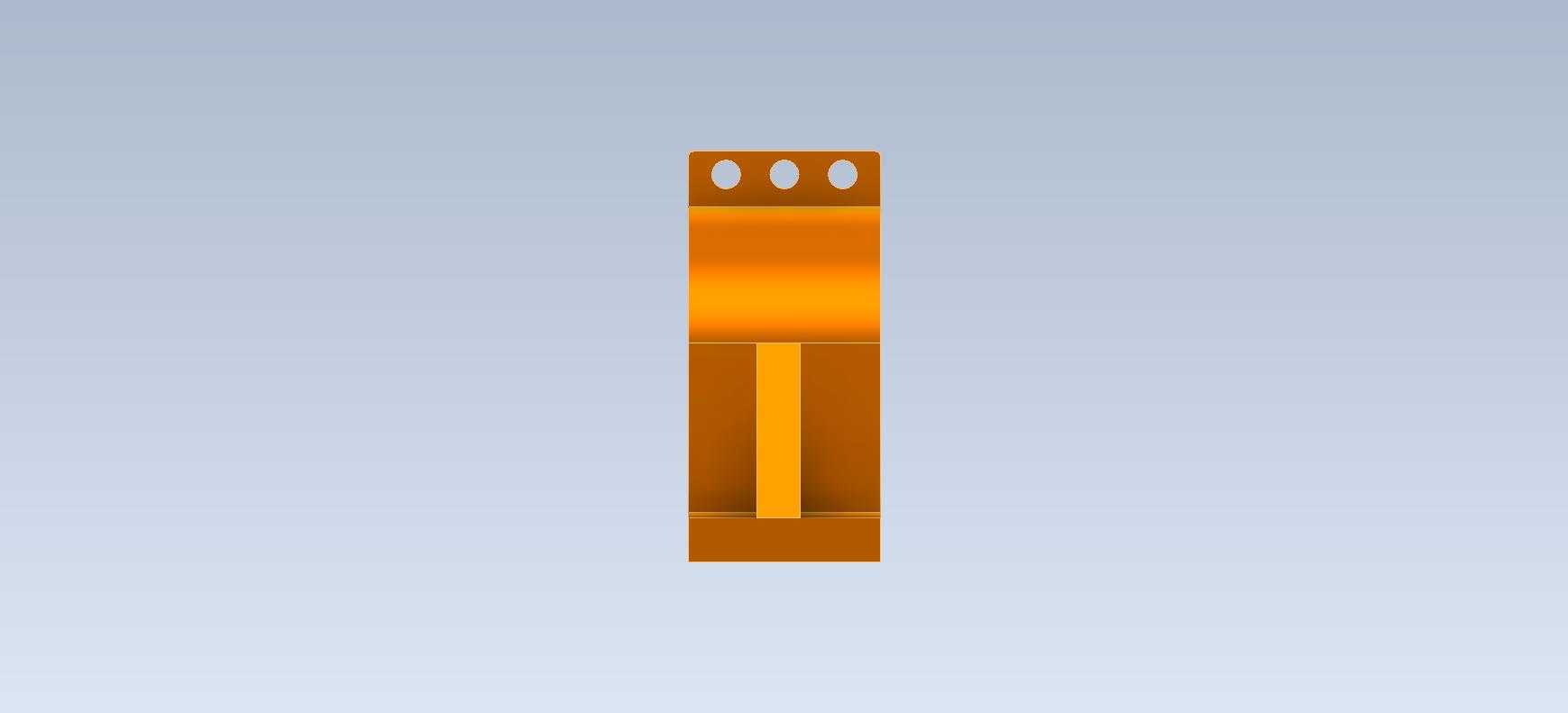

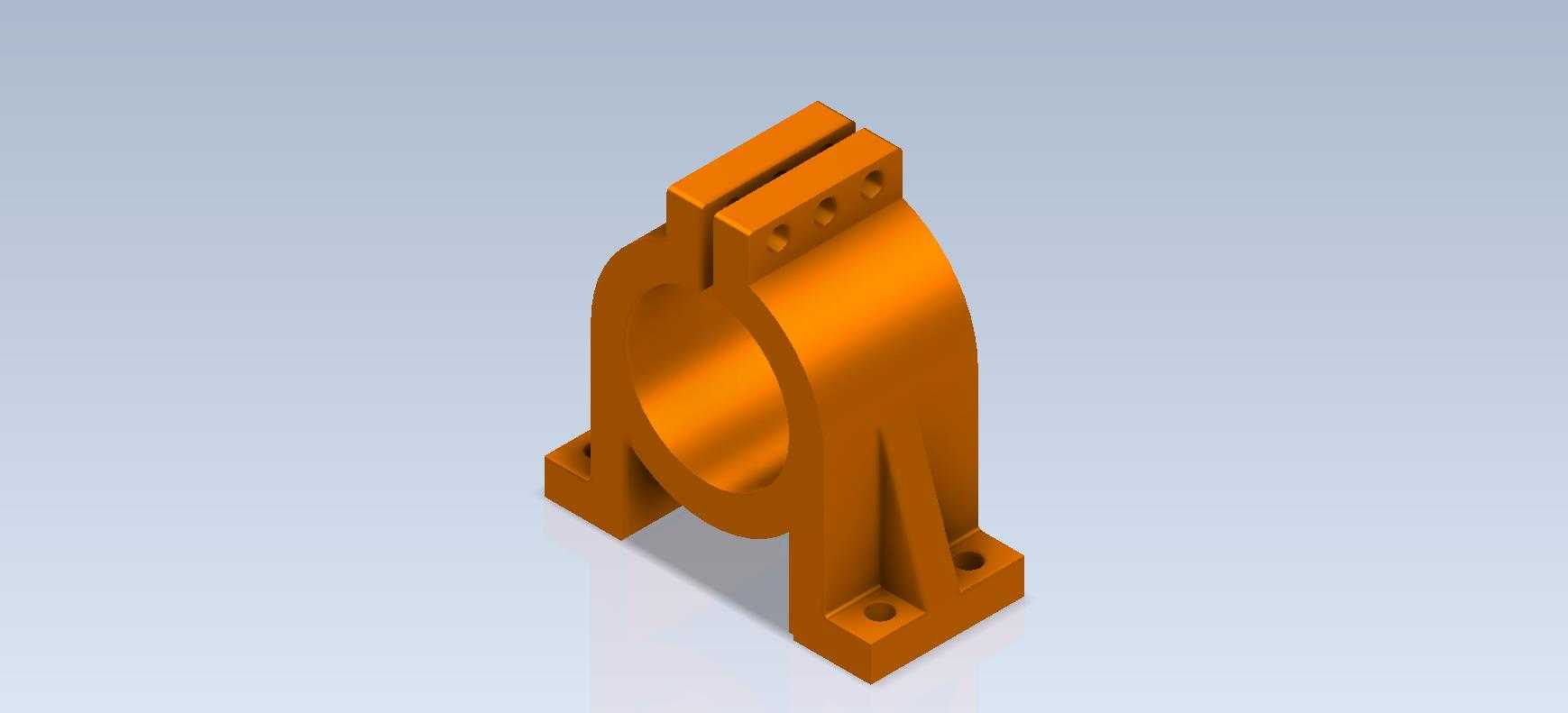

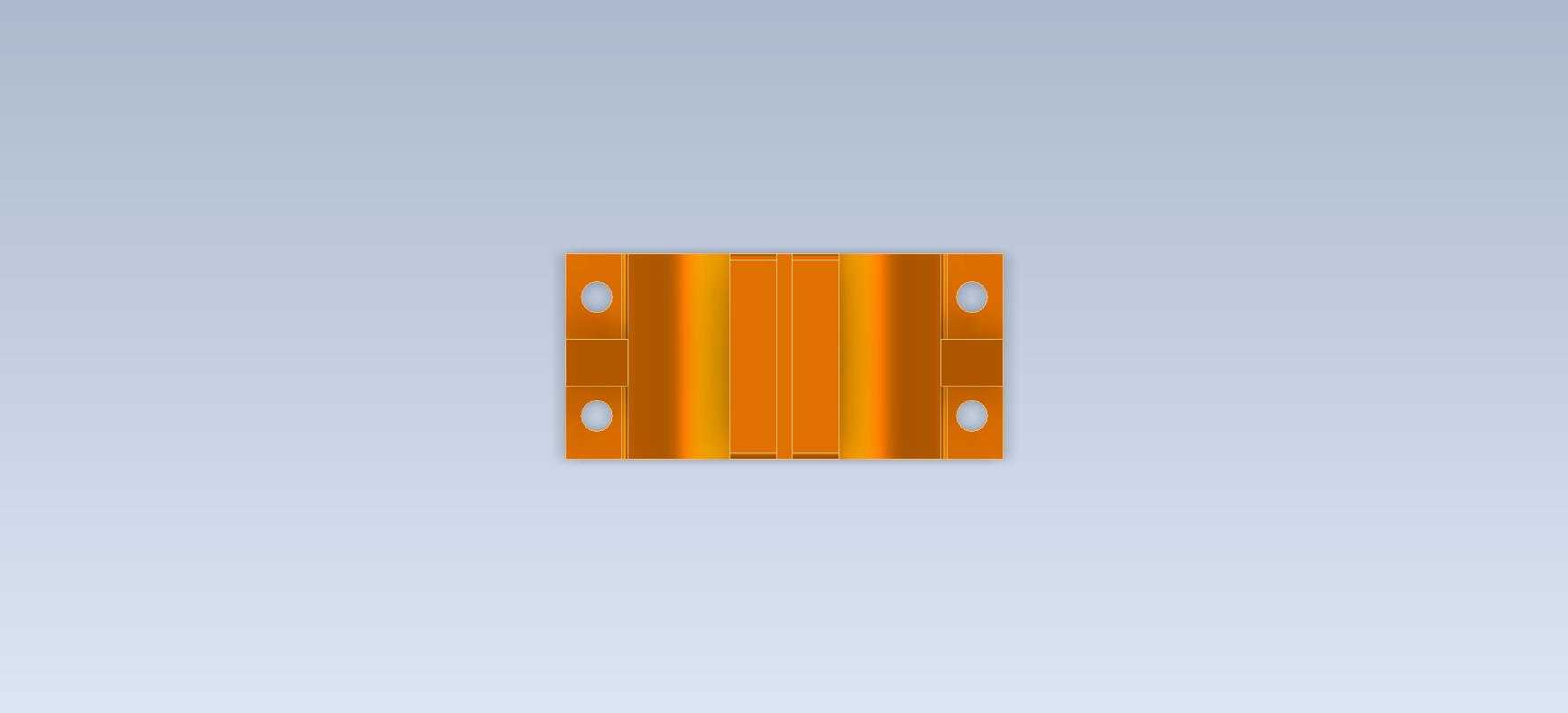

　　这类带双侧支撑脚的轴承支撑结构，在普通卧式车床的主轴箱进给机构、中小型铣床的传动轴系支撑部位十分常见，主要作用是为旋转传动轴提供稳定的径向与轴向支撑，抵消轴系运转过程中产生的径向切削载荷与传动振动力，避免轴系出现挠曲变形影响传动精度。从结构细节来看，主体为半开式的轴承容纳腔，顶部开设的两道平行开槽是用来安装轴承压盖的定位结构，开槽侧端面上预留的三个同轴螺纹孔，用于穿装紧固螺栓，装配时通过调整螺栓锁紧力矩，可以适配一定公差范围内的轴承外圈，同时方便后期轴承磨损后的拆卸更换，不需要完全拆解周边的传动组件就能完成维护作业。底部的两个对称安装脚是整个零件的承载基础，每个安装脚上都加工有沉头安装孔，

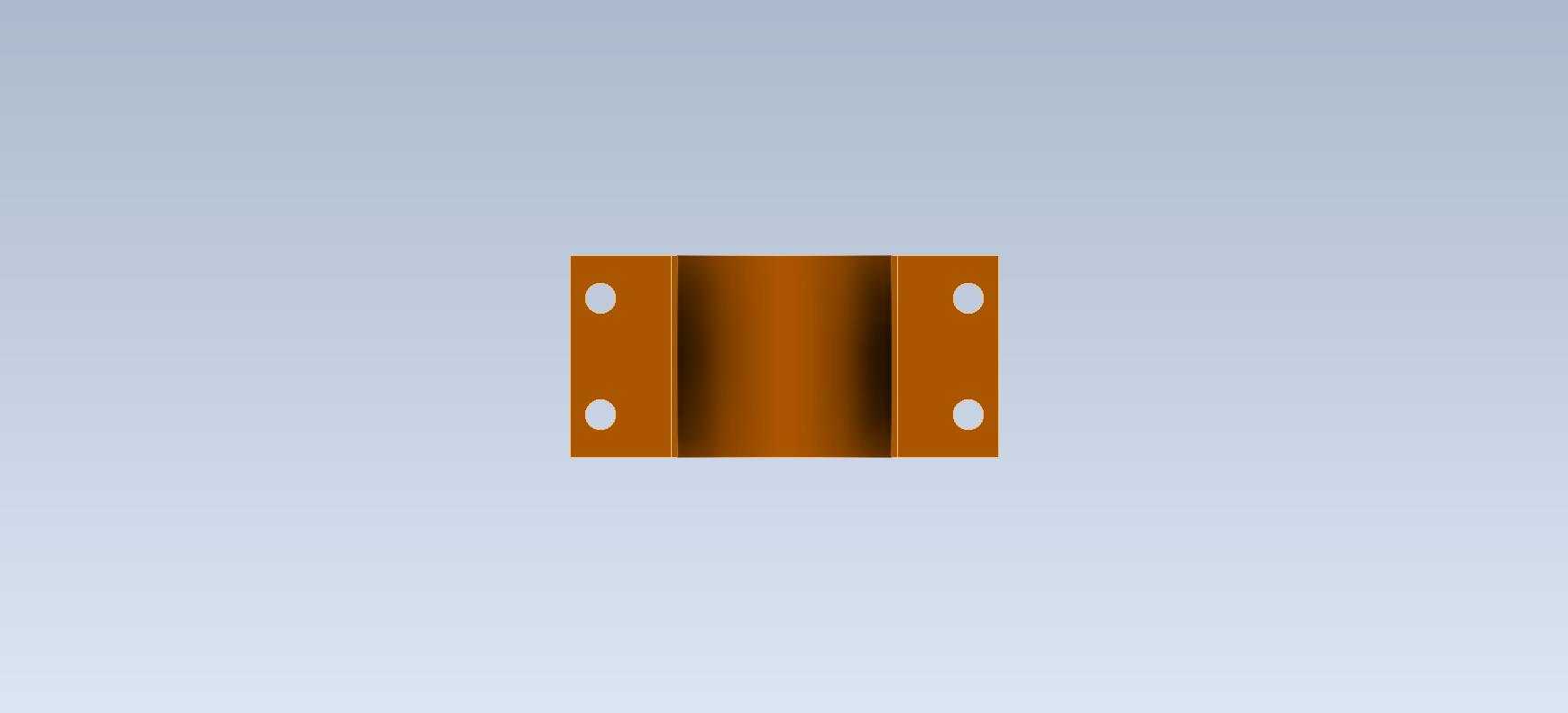

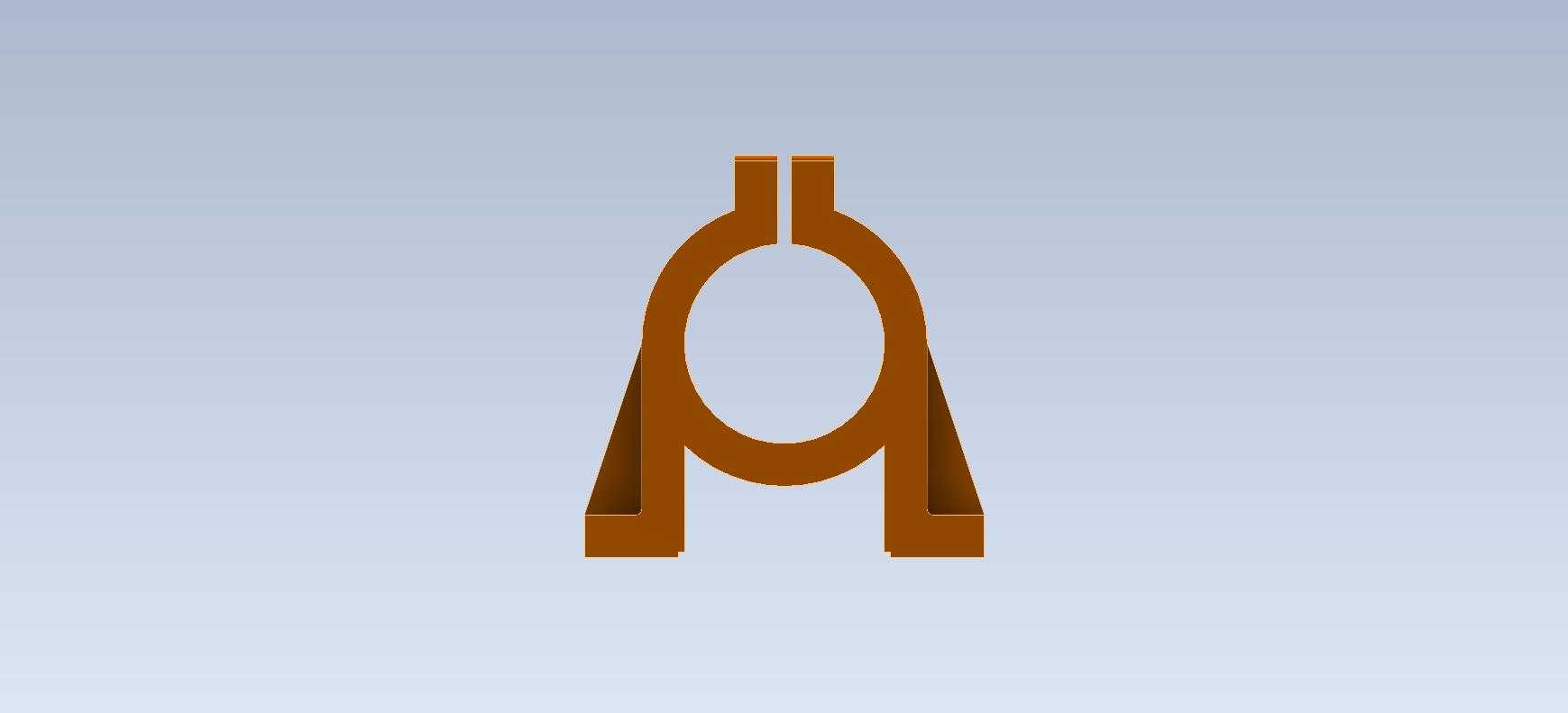

　　用来将整个支撑座固定在机床的床身或者箱体安装基面上，安装脚与主体容纳腔之间设计了三角形加强筋结构，这部分结构是经过受力校核后添加的，因为轴系运转时的径向载荷会传递到支撑座与安装面的连接位置，如果没有加强筋过渡，长期受交变载荷作用很容易在腔体与安装脚的衔接位置产生应力集中，进而出现开裂失效的问题，加强筋的厚度与腔体侧壁厚度保持一致，既不会额外增加过多的零件重量，也能将载荷均匀分散到整个安装基面，提升整体结构的刚性。设计这类支撑结构的时候，首先要确定核心的轴承容纳腔内径尺寸，这个尺寸需要和选配的滚动轴承外圈外径保持过渡配合，公差带一般选取H7级，既保证轴承外圈安装后不会出现周向转动，也不会因为过盈量太大导致装配时压伤轴承外圈。

　　安装脚的孔位间距需要严格匹配机床安装基面的预留螺纹孔位置，安装孔的沉头深度要保证螺栓锁紧后螺栓头不会高出安装脚表面，避免和周边运动的传动部件产生干涉。顶部的压盖安装槽宽度需要和配套的轴承压盖厚度匹配，槽底的平面度公差要控制在0.02mm以内，保证压盖安装后能够均匀压紧轴承外圈，不会出现偏压导致轴承运转卡滞的问题。从安装边界来看，这类支撑座的轴向总宽度需要控制在相邻两个传动齿轮的间距范围内，两侧的加强筋外边缘不能超出齿轮的齿顶圆直径范围，避免和旋转的齿轮发生刮蹭；腔体的中心高度要和传动轴系的中心高保持一致，高度方向的公差控制在±0.05mm以内，否则会导致传动轴出现同轴度误差，运转时产生额外的附加载荷，加剧轴承和齿轮的磨损。

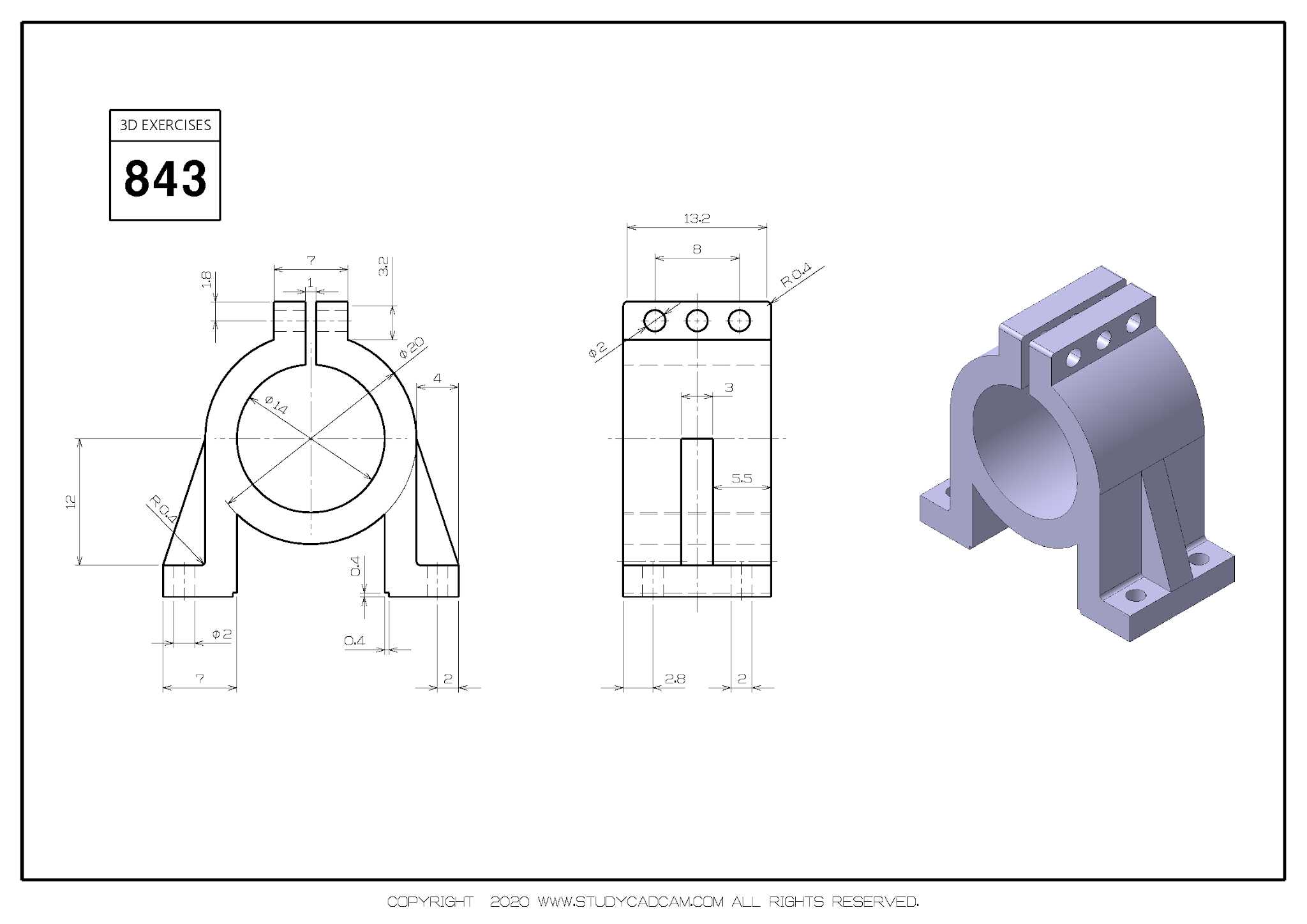

　　在实际建模练习过程中，这类零件是典型的拉伸加筋类机械零件，建模时可以先绘制主体腔体的截面轮廓，拉伸得到基础实体后，再绘制安装脚的轮廓进行合并，之后添加加强筋结构，最后处理各个孔位、开槽以及倒角圆角细节。需要注意的是，所有的棱边位置都要加工出C1或者C2的倒角，尤其是轴承安装腔的入口位置，倒角可以引导轴承顺利压入腔体，避免装配时刮伤轴承外圈的配合表面；安装脚的底面需要加工出退刀槽或者直接采用平面铣削保证平面度，避免安装时因为底面不平导致支撑座出现倾斜，影响轴系的对中精度。这类支撑结构除了应用在机床领域，在一些中小型输送设备的辊筒支撑、通用减速机的外置轴系支撑场景中也能见到类似结构，只需要根据实际的载荷大小调整腔体壁厚、加强筋厚度以及安装孔的尺寸，就能适配不同的使用工况。比如在输送设备上使用时，因为载荷相对平稳没有较大的冲击载荷，可以适当减薄加强筋的厚度，降低零件的制造成本；如果是用在有冲击载荷的冲压设备传动部位，就需要适当加大腔体壁厚，同时增加加强筋的数量，提升整体的抗冲击能力。
