轮式机器人行走驱动轮结构设计

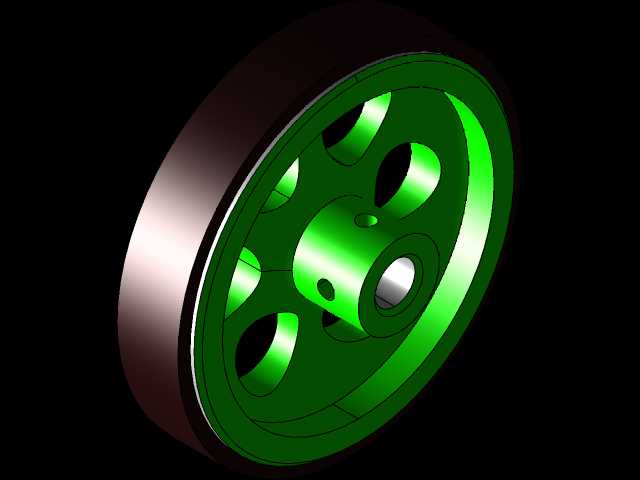

　　轮式移动平台的行走轮组设计，直接决定了整机的负载能力、越障表现与运行平顺性，这款轮体结构针对小型竞赛类轮式机器人的使用场景做了针对性优化，适配室内平整硬质地面的快速移动需求，也能应对拼接地砖、轻度不平整地面的通行要求。从结构布局来看，轮体采用辐条式减重设计，五处弧形镂空辐条在保证轮体径向承载强度的前提下，最大程度降低了轮体自身转动惯量，对于需要频繁加减速、急停转向的竞赛类机器人来说，更低的转动惯量能有效降低驱动电机的瞬时扭矩负载，提升动态响应速度，减少启停过程中的能量损耗。轮缘部分采用等宽接触设计，接触宽度经过匹配计算，既不会因过窄导致接地比压过大、在硬质光滑地面出现打滑，也不会因过宽增大转向阻力，让差速转向过程更顺滑，

　　避免原地转向时轮体刮擦地面造成功率损耗。轮毂中心的安装孔采用同轴台阶孔设计，基准孔与驱动轴采用过渡配合，侧面预留的紧定螺钉孔可实现轮体与驱动轴的周向固定，安装时无需额外加工键槽，降低了传动轴的加工难度，也方便快速拆装调整轮距，适配不同宽度的机器人底盘安装需求。轮体的安装边界经过统一规划，轴向总厚度控制在紧凑范围内，突出轮毂的轴套长度与底盘侧板的安装间隙匹配，不会出现轮体与底盘结构干涉的问题，径向最大尺寸满足小型机器人的底盘离地间隙要求，在保证轮径足够跨越常见小尺寸障碍的同时，不会让整机重心过高影响运行稳定性。设计过程中优先考虑了加工可行性，轮体主体结构可采用一体化加工成型，也可适配3D打印快速制作，

　　对于竞赛场景下的快速迭代需求十分友好，各部位的过渡圆角均做了应力释放处理，避免机器人高速移动碰到障碍物时，辐条与轮缘衔接处出现应力集中断裂的问题。中心轴孔的同轴度公差控制在合理区间，能有效降低轮体高速转动时的径向跳动，减少行走过程中的震动，提升搭载在机器人上的传感器工作稳定性，避免因轮体跳动导致视觉传感器、惯性测量单元的数据采集出现误差。轮体的配重经过对称校核，五个镂空辐条的尺寸完全一致，转动时的动平衡表现优异，即使在较高转速下运行也不会出现明显的震动噪音，延长驱动电机与轴承的使用寿命。在实际装配场景中，这款轮体可直接适配标准规格的直流减速电机输出轴，无需额外设计转接法兰，搭配常见的橡胶轮面套即可获得足够的地面摩擦力，

　　也可根据使用场景更换不同材质的轮面，比如在光滑竞赛场地使用高摩擦系数的硅胶轮面，在有少量碎屑的场地使用耐磨的聚氨酯轮面，轮体本身的支撑结构无需做任何改动即可兼容。从结构强度校核的角度，辐条的截面厚度经过承重验算，单轮可承载的垂直负载满足小型轮式机器人的整机重量要求，即使在单侧轮遇到冲击载荷的情况下，辐条结构也不会出现塑性变形，轮缘的刚性足够支撑轮面贴合地面，不会出现轮体变形导致的接地面积变小、抓地力下降的问题。
