手动式金属型材滚压弯曲加工装置

　　在小型五金加工、铁艺制作、现场管线布设这类没有大型成型设备的作业场景里，这类手动驱动的型材滚弯装置一直是一线加工人员常用的实用工具，它不需要外接动力源，依靠手动操作即可完成圆钢、扁铁、小直径管材的圆弧弯曲作业，适配维修班组、小型铁艺作坊、工地现场临时加工的使用需求，避免了为小批量弯曲作业调用大型液压弯管设备的成本浪费。

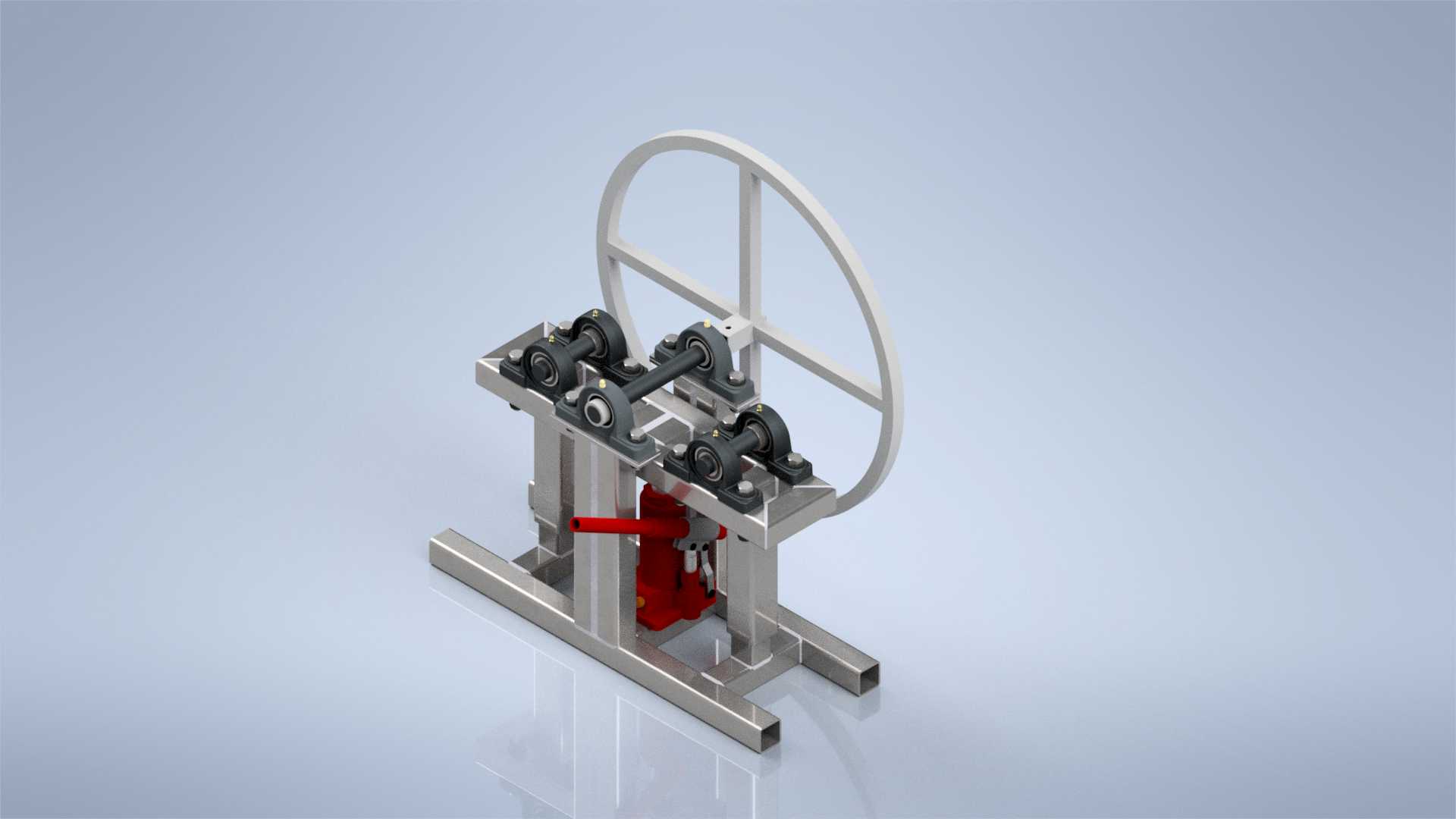

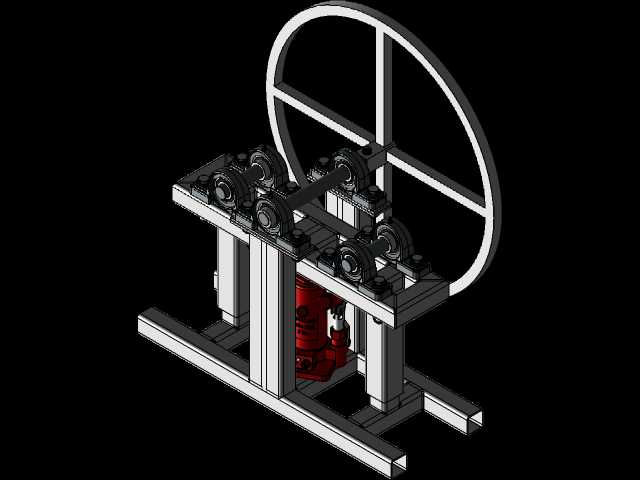

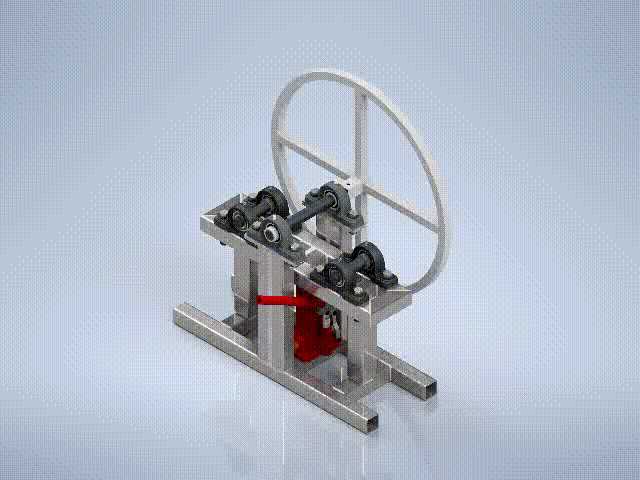

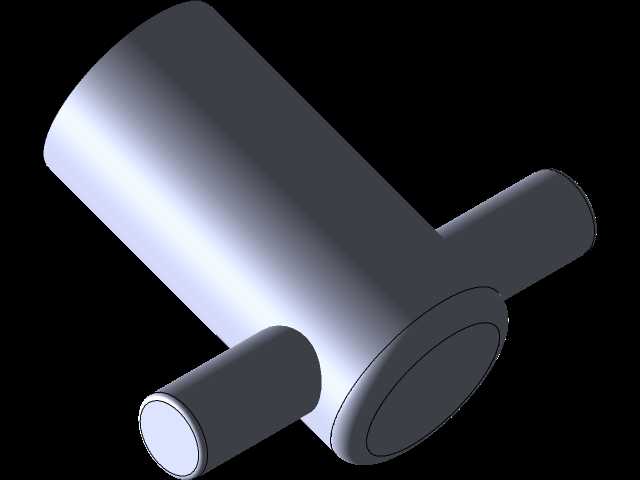

　　从结构功能逻辑来看，这套装置采用三辊滚压的成型原理，上部大直径手轮连接传动副，驱动两组对称布置的压辊同步转动，下方配套的液压顶升部件可以调整中间顶辊的进给量，以此控制型材弯曲的曲率半径，相比传统手动弯管器单次弯折的作业方式，滚压成型可以让型材受力更均匀，避免局部应力集中导致的型材瘪陷、开裂问题，尤其适合小截面金属型材的大圆弧弯曲作业，加工过程中可以通过多次微量调整顶辊高度，逐步逼近目标弯曲半径，保证成型精度。

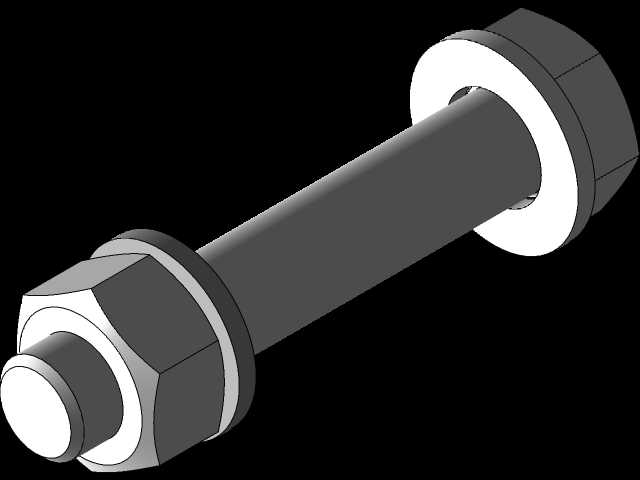

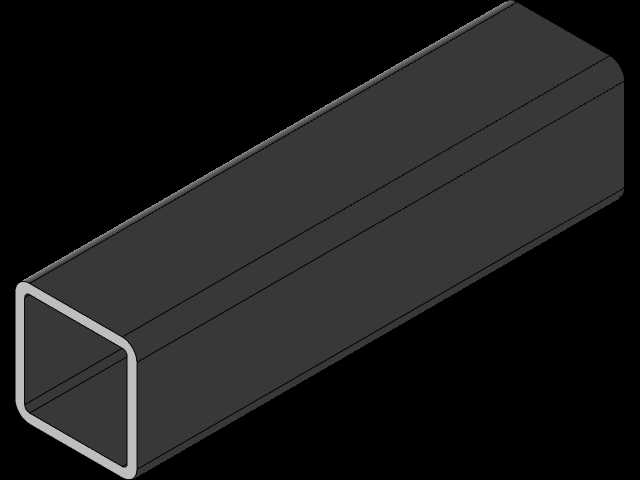

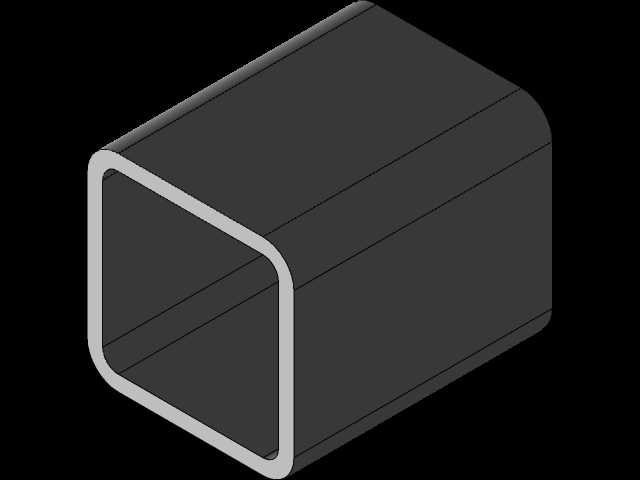

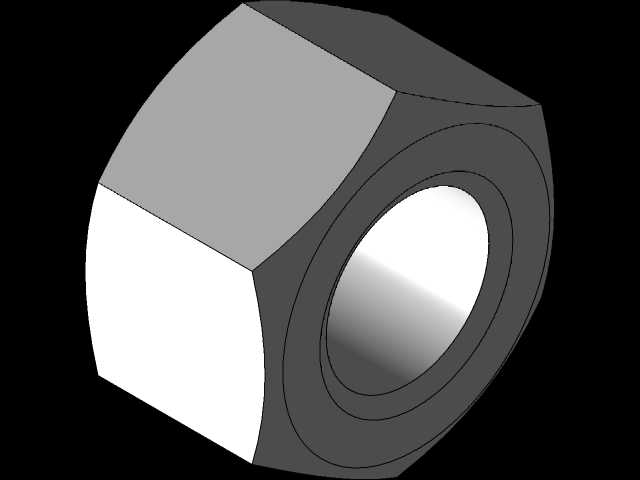

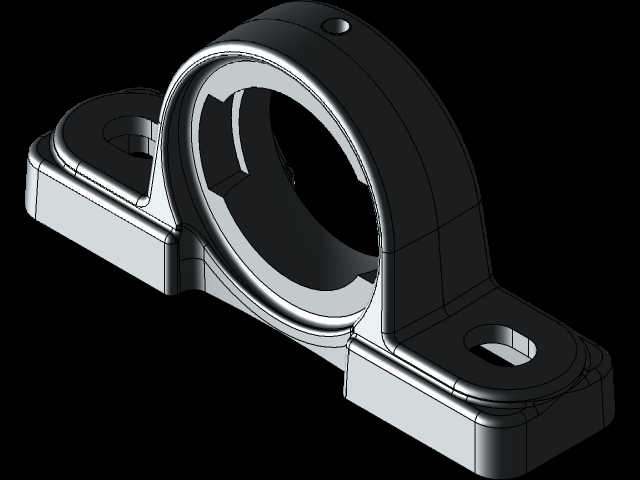

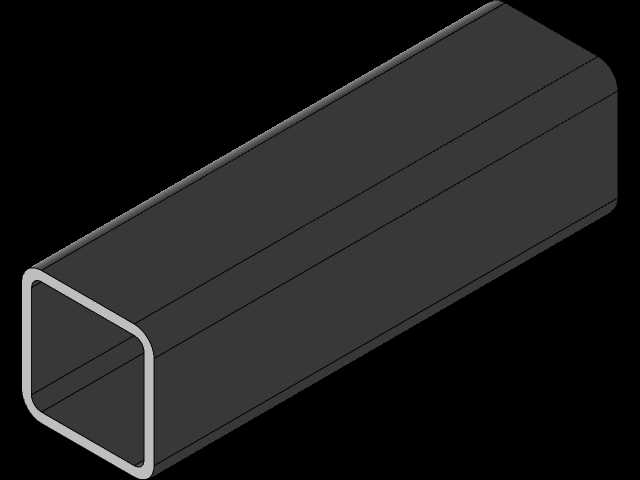

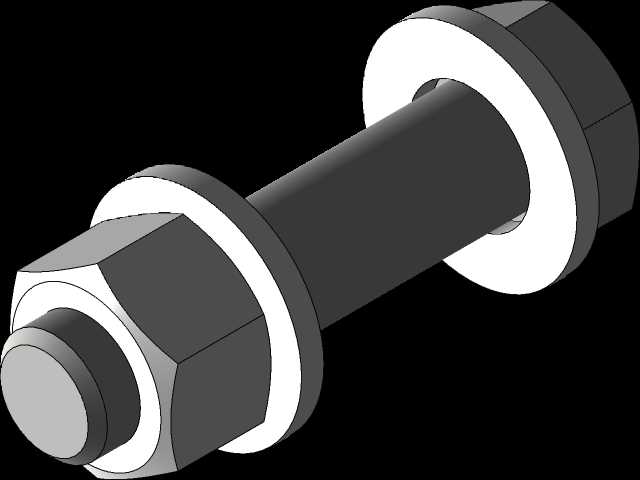

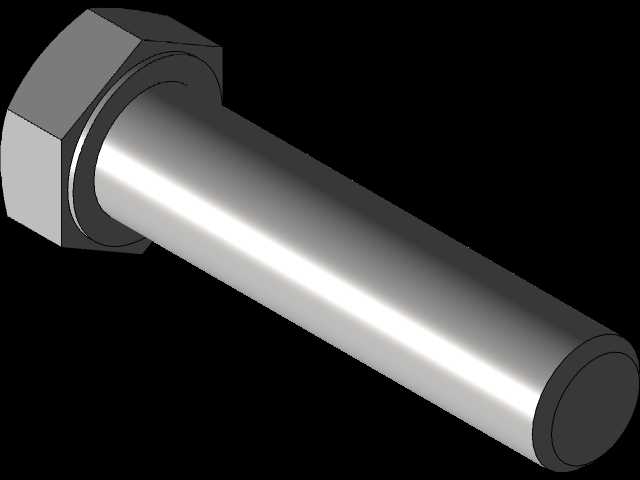

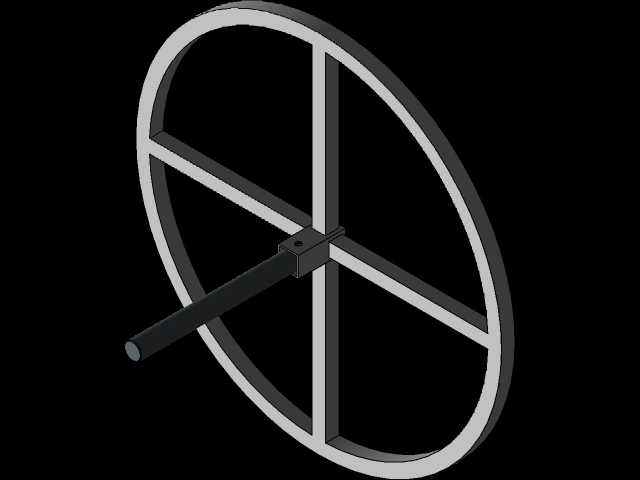

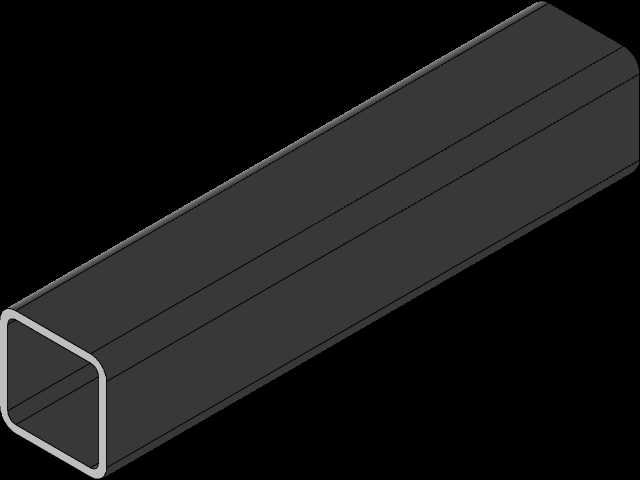

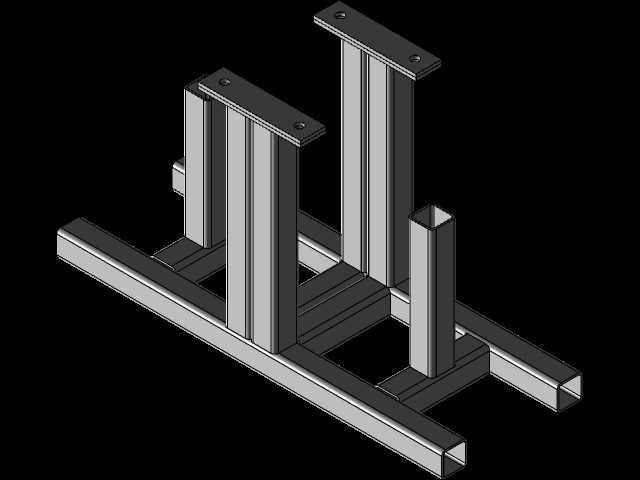

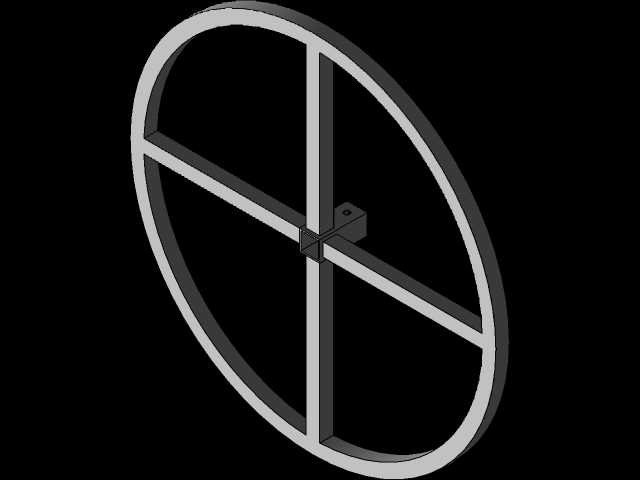

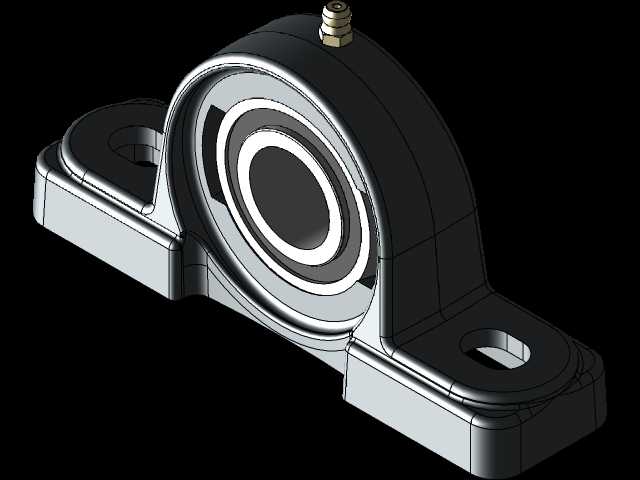

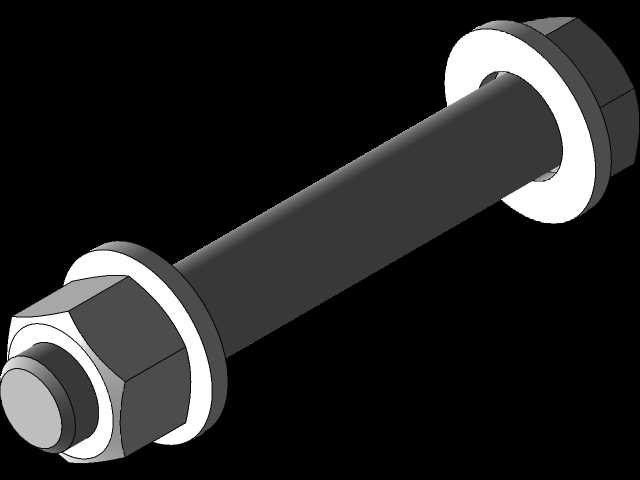

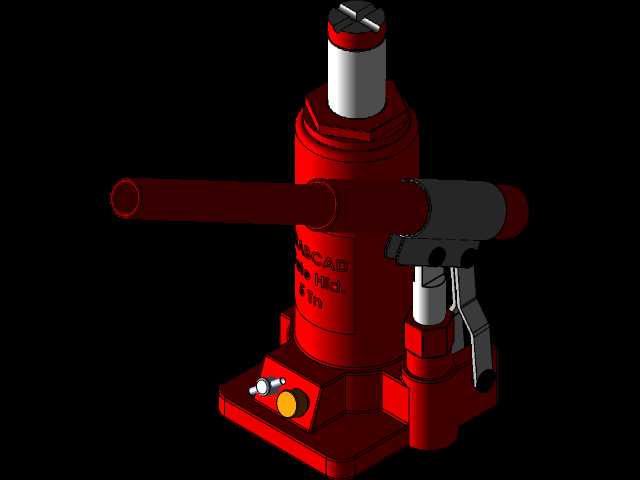

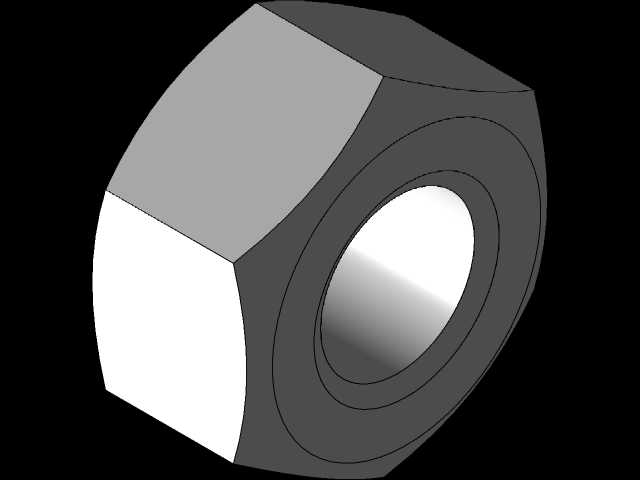

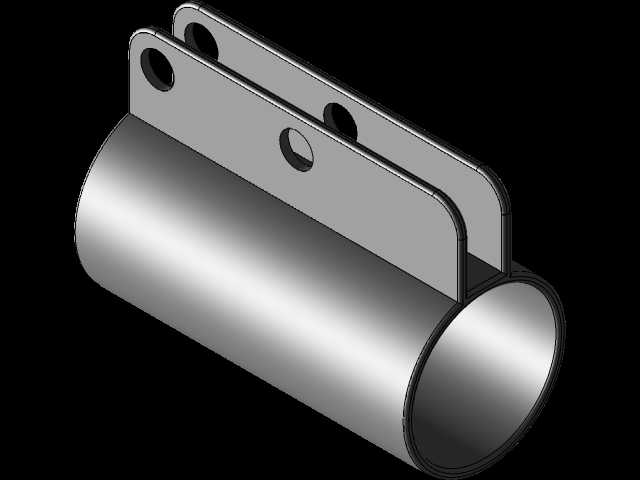

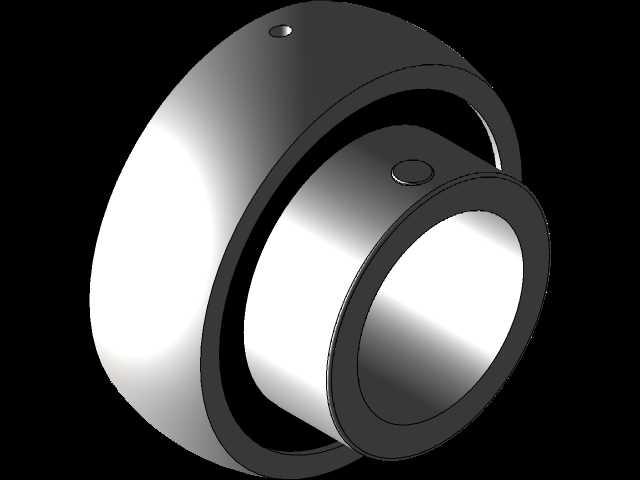

　　设计层面上，整套装置的机架采用标准方管焊接成型，底部设置延伸的安装支脚，作业时可以通过螺栓将整机固定在工作台或者地面上，抵消滚压过程中的侧向力，避免设备移位；传动部分采用带座轴承支撑辊轴，既降低了手动转动的阻力，也能保证辊轴的同轴度，减少辊轴磨损带来的成型误差；手轮采用大直径辐条式结构，利用杠杆原理降低手动操作的力矩需求，单人即可完成操作，不需要额外辅助人员；液压顶升部件直接集成在机架中部，顶升力直接作用在顶辊支座上，力传递路径短，结构刚性充足，不会因为受力产生机架形变影响弯曲精度。

　　从安装边界与尺寸适配来看，整机的占地尺寸控制在小型工作台可容纳的范围内，不需要预留过大的操作空间，手轮的转动半径经过优化，操作时不会和周边设备、墙面产生干涉；辊轮的槽型可以根据加工型材的截面形状更换，适配圆钢、扁铁、方管、圆管等不同截面的型材加工，辊轮的安装采用快拆结构，更换不同槽型的辊轮不需要复杂的工具，几分钟即可完成切换，适配多品种小批量的加工需求。

　　实际作业过程中，操作人员先将待加工的型材穿入三个辊轮之间的间隙，调整液压顶升部件将顶辊顶到初始位置，转动手轮带动型材进给，过程中逐步微调顶辊的顶升量，每进给一次调整一次进给量，直到型材达到需要的弯曲半径，整个过程不需要对型材进行加热，属于冷弯成型，不会破坏金属材料的金相组织，成型后的型材表面没有压痕、褶皱，表面质量满足铁艺构件、管线支架、防护栏这类构件的加工要求。

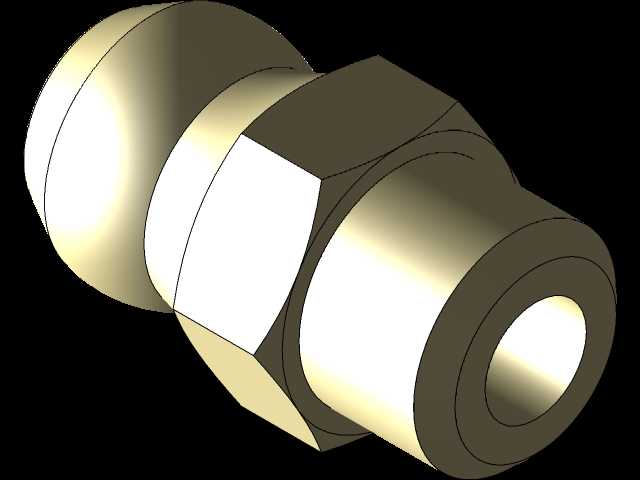

　　这套装置的结构设计充分考虑了现场作业的实用性，没有多余的复杂结构，所有零部件都采用通用标准件，后期维护更换配件成本低，传动部分的润滑点都设置在易操作的位置，日常保养只需要定期给轴承、传动副加注润滑脂即可，不需要复杂的维护流程；机架的焊接位置都做了加强筋处理，长期承受滚压力也不会出现焊缝开裂的问题，适合高频次的加工作业场景。相比电动弯管设备，这套手动装置的采购成本低，不需要接电，在没有供电的野外作业场景、临时抢修现场也能正常使用，灵活性更强，对于加工批量不大、弯曲半径变化多的加工场景，实用性远高于大型专用弯管设备。
