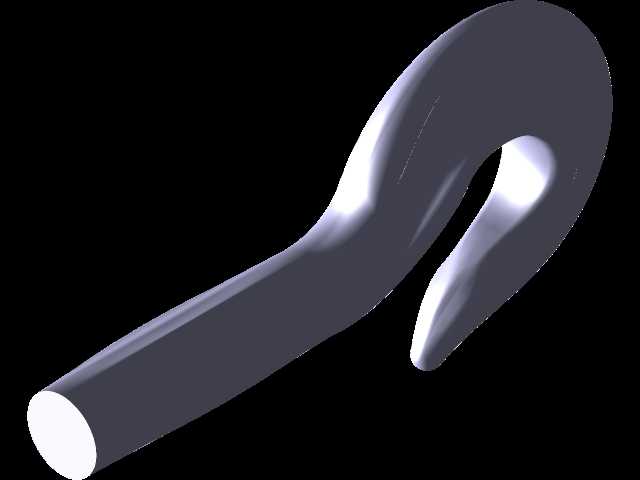

起重机承载吊钩结构三维设计

　　在起重作业的全场景覆盖中，吊钩作为直接承接吊重载荷的终端执行构件，其结构合理性直接决定了整套起重系统的作业安全边界，从车间内的机床工件周转、重型零部件吊装转运，到港口货场的散货捆扎起吊、基建现场的建材吊运，不同工况下的吊钩都需要匹配对应的载荷承载逻辑与结构强度冗余。本次设计的吊钩结构，从实际受力路径出发做结构优化，没有沿用传统等截面直钩的粗放设计思路，而是针对钩身弯曲段的应力集中特性做了变曲率过渡处理，钩身的弯曲曲率从钩尖挂接位置到直杆连接段做连续平滑变化，避免了截面突变带来的应力集中系数陡增问题，直杆段采用等截面圆杆结构，适配上端滑轮组或者吊梁的连接安装需求，直杆的端部截面做了平整切削处理，能够直接与连接螺母、推力轴承等配套构件做装配配合，不需要额外做二次加工修整。

　　从安装边界的适配角度考虑，该吊钩的直杆段直径与常用的5吨级单钩起重机吊具连接座尺寸完全匹配，钩身的开口尺寸经过测算，能够适配常规的吊装带、卸扣、钢丝绳套的挂接需求，不会出现开口过小导致吊具无法挂入，或是开口过大导致吊重过程中吊索滑脱的问题。钩尖位置做了圆弧收边处理，没有尖锐棱角，一方面避免挂接吊索时割伤钢丝绳或吊装带的纤维层，另一方面也能减少挂接作业时的磕碰损伤，降低日常维护的检查成本。在结构受力的校核逻辑上，设计过程中重点关注了钩身危险截面的弯曲应力与拉应力叠加效应，弯曲段的截面尺寸从钩尖到直杆段逐步递增，对应力最大的钩身弯曲内侧位置做了适当的壁厚补强，同时保证整个钩身的外表面平滑过渡，没有加工台阶或是凹痕等容易引发疲劳裂纹的缺陷源。

　　实际作业过程中，吊钩需要承受反复的起升、变幅、制动带来的动载荷冲击，因此结构设计时除了满足静载强度要求，还预留了足够的疲劳强度冗余，整个钩身的流线型结构也能减少起重作业过程中与周边构件的卡滞概率，当吊重出现小幅摆动时，平滑的钩身曲面能够让吊索自然滑动到受力最优的位置，避免吊索在钩身上出现非正常弯折导致的载荷偏移。不同于大吨位起重机使用的双钩结构，这种单钩结构更适配中小吨位的起重作业场景，整体结构紧凑，自重控制合理，不会因为吊钩自身重量过大而占用过多的起重额定载荷余量，同时直杆段的长度设计也考虑了与吊钩防脱棘爪的安装配合，预留了防脱装置的安装空间，能够直接加装标准型的弹簧式防脱挡板，不需要对钩身做额外的打孔或是焊接改造，避免后续改装对钩身母材强度造成损伤。

　　从建模的细节处理来看，整个钩身的曲面全部采用G2连续过渡，没有折线棱角，既符合实际锻造加工的工艺成型逻辑，也能准确还原真实吊钩的应力分布状态，直杆段的圆柱面与弯曲段的曲面衔接位置做了相切过渡处理，完全匹配实际模锻成型的吊钩外形特征，不存在建模过程中常见的曲面拼接缝隙或是曲率突变问题，能够直接用于后续的有限元受力分析、吊装工艺模拟或是生产加工的图纸输出参考。在日常的设备维护场景中，这种流线型结构的吊钩也更便于做表面探伤检查，没有容易藏纳油污、锈蚀的死角，检查人员能够直观观察到整个钩身的表面状态，及时发现细微的裂纹或是变形隐患，降低起重作业的安全风险。针对不同的作业温度环境，该结构的尺寸预留了足够的热胀冷缩余量，在常规的工业作业环境温度区间内，不会因为温度变化导致与连接构件的配合出现卡滞或是间隙过大的问题，适配绝大多数通用起重机的终端吊具替换需求，不需要对原有起重机的吊具连接部分做结构性改造，能够直接完成换装作业，降低设备配件更换的时间成本与改造成本。
