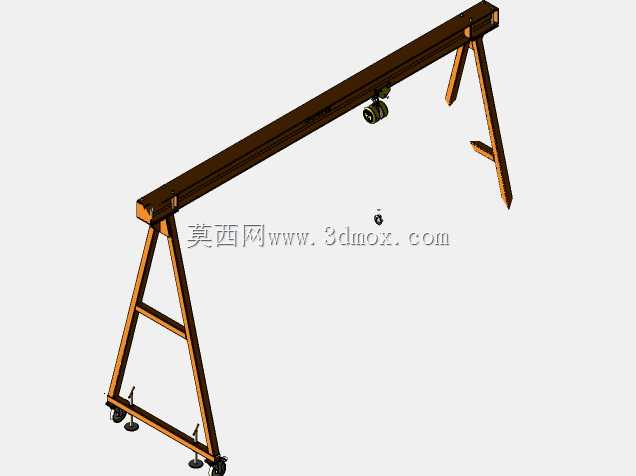

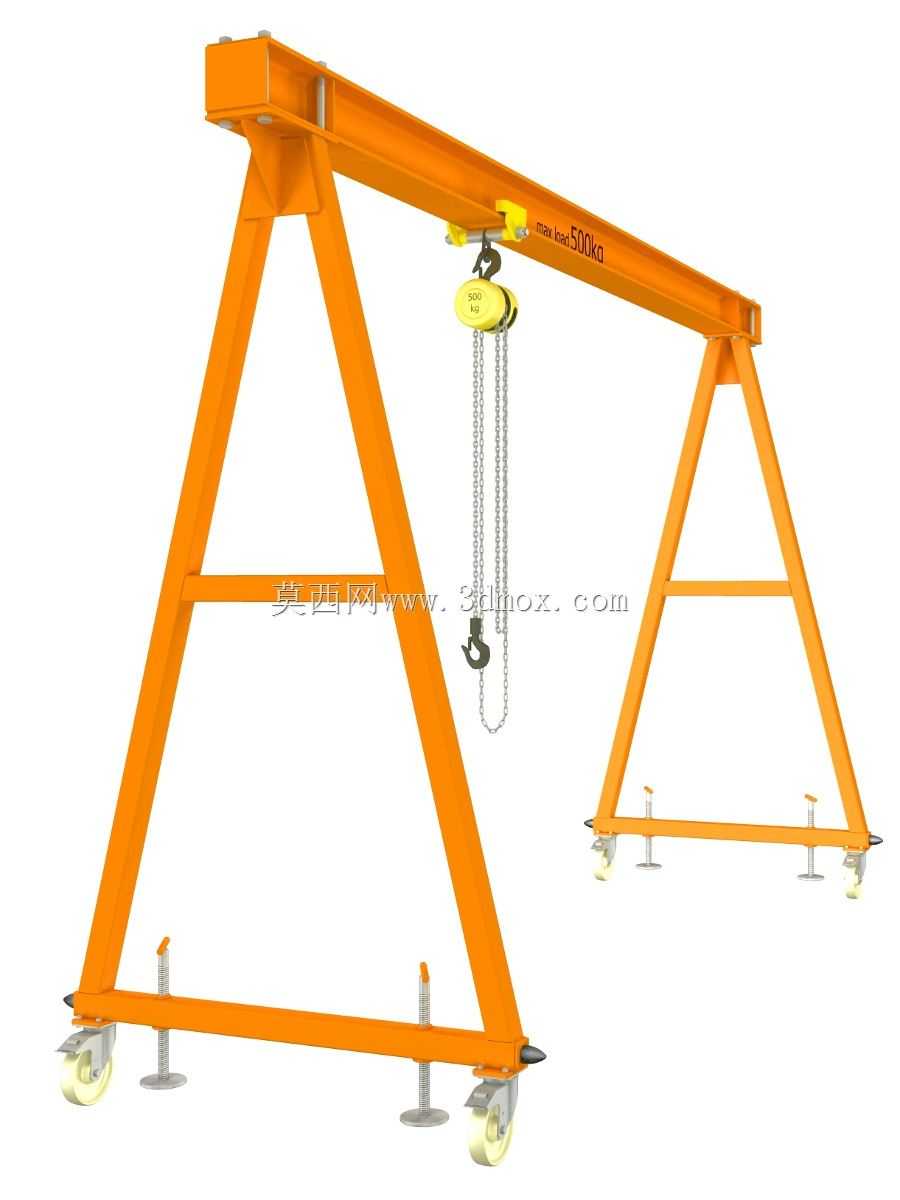

该轻型龙门吊架面向车间内部短距离转运、设备检修、模具上下机和轻型工件装配等场景,额定承载按五百公斤级工况组织,结构上采用单主梁门式框架,两侧支腿呈外扩三角形布置,底部通过纵梁连接,使整机在有限占地内获得较好的抗倾覆能力。与固定行车相比,这类吊架不依赖厂房预埋轨道,可随作业点移动,适合机加工区、维修班组、仓储分拣区以及临时装配工位使用。

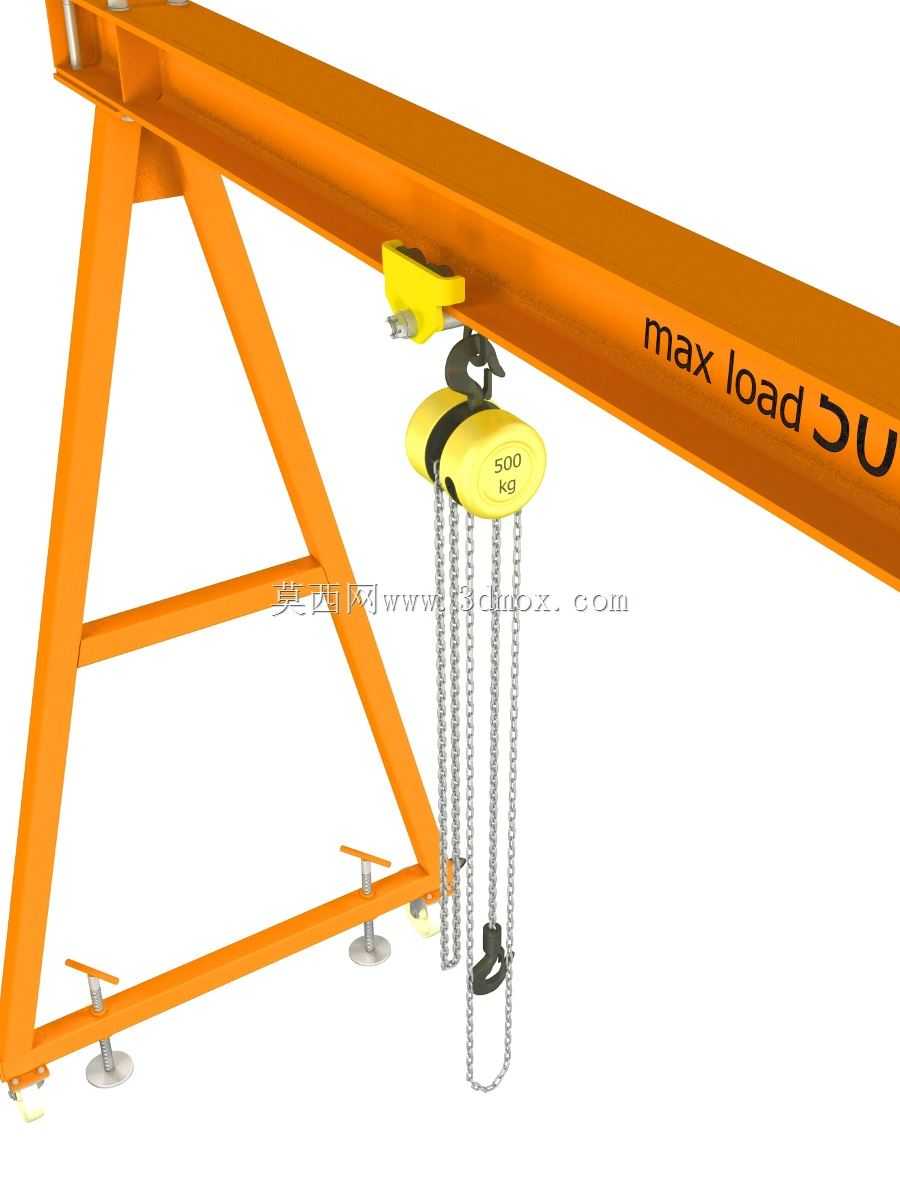

主梁采用箱形或焊接梁式承载思路,上翼缘、腹板和下翼缘共同承受弯曲载荷,电动葫芦沿主梁下方运行。葫芦本体、起升链条、吊钩组和运行小车在模型中均有体现,吊钩位置可沿横梁横向移动,配合整机沿地面纵向移位,能够覆盖矩形作业区域。实际选型时,主梁跨度、下弦净空和支腿高度需要结合被吊物外形、叉车通道、车间门宽以及顶部管线高度共同确定,不能只按额定载荷选取。

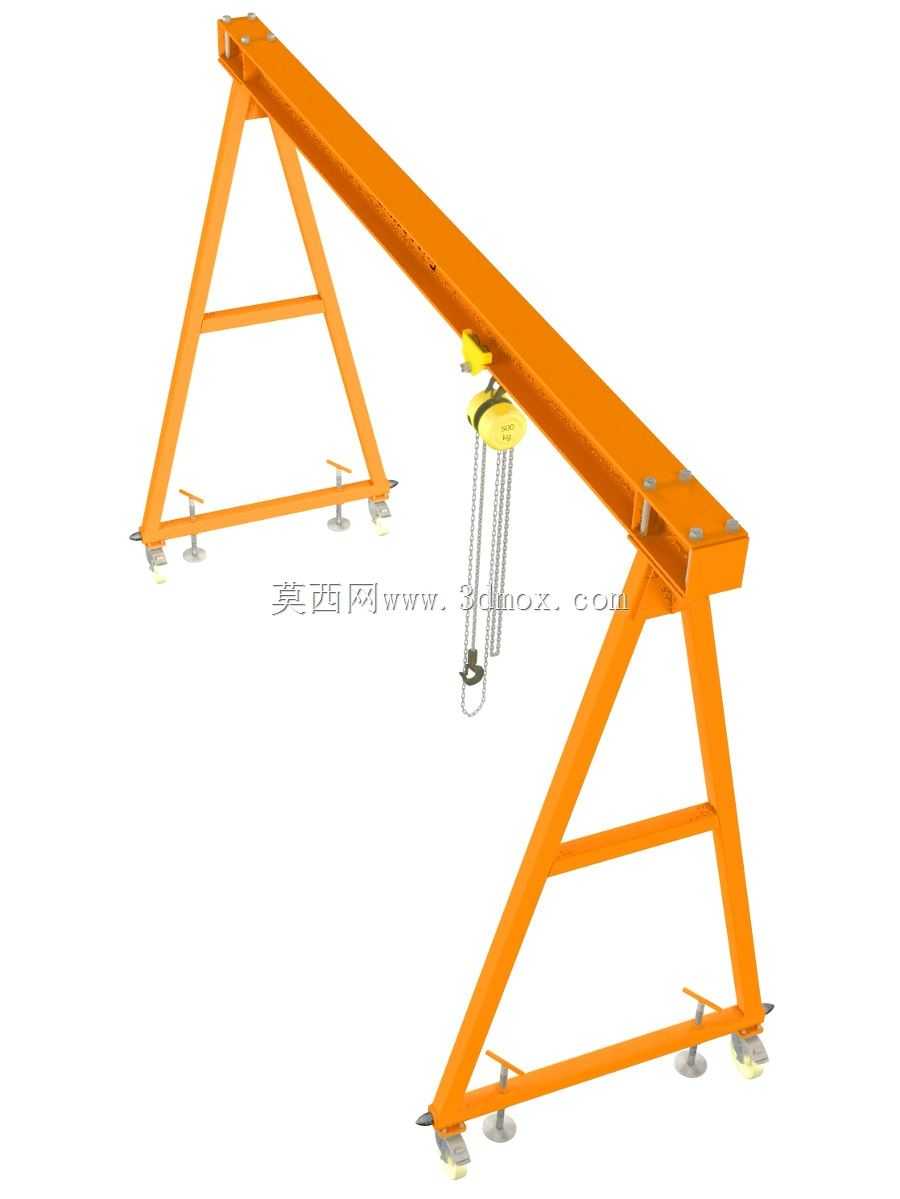

支腿与主梁连接区域是应力传递的关键部位,模型中通过加宽节点板和斜向支撑形成稳定传力路径。斜腿从主梁端部向底脚外侧展开,可降低起吊偏摆时对底脚的力矩影响;中部横杆主要承担框架几何约束作用,减少两支腿在受载时的相对开合。底梁两端设置脚轮,使吊架能够在平整混凝土地面推行,同时配置可调支撑件,在吊装作业时落地承托,避免轮子长期承受冲击载荷,也能提高停车定位后的稳定性。
设计这类设备时,应先明确最大吊重、载荷重心位置、葫芦自重和冲击系数,再校核主梁挠度、支腿压杆稳定性、底梁弯曲以及脚轮支撑反力。移动状态与吊装状态需要分开考虑:移动时应轻载、低速并避免急转,吊装时则应放下支撑脚,使轮子脱离主要承载。吊钩下方应保留安全操作空间,工件起升后不得从人员上方通过,支腿外侧也需留出推移和检修距离。
三维结构完整表达了主梁、斜支腿、底梁、脚轮、可调支撑、电动葫芦、链条、吊钩及限位细节,可用于结构方案评审、工位布局干涉检查和吊装动作演示。外形边界重点关注横梁总长度、支腿外扩宽度、底部轮距、吊钩最低与最高位置,以及葫芦运行至梁端时的极限距离。安装阶段通常以栓接或焊接组合方式完成框架装配,脚轮和支撑件需保证同侧着地,梁体直线度与两支腿平行度会直接影响葫芦运行阻力和长期使用可靠性。
