三菱欧蓝德车载音响行李箱连接插头结构

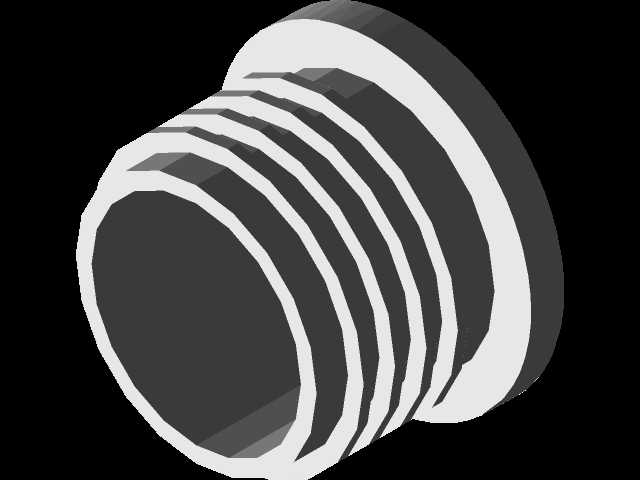

　　这是考虑到尾箱区域经常会放置行李物品，颠簸路况下卡扣结构容易被剐蹭误触导致松脱，而螺纹旋合的结构能提供更稳定的锁紧力，哪怕长期受车辆行驶的振动冲击，也不会出现接触不良、信号中断的问题。插头的主体外壁设置了多道等距的环形螺纹齿，齿形的高度和螺距都经过匹配调校，和对应插座的内螺纹旋合时，能保证3到5圈的有效啮合长度，既不会因为啮合过短导致锁紧力不足，也不会因为旋合行程太长增加装配和拆卸的操作难度。插头的端面做了平整的密封贴合设计，当和插座完全旋紧后，端面的贴合面能形成一定的挤压密封效果，阻挡尾箱区域可能出现的灰尘、少量溅水进入接插件内部，避免金属接针出现氧化锈蚀的问题，毕竟尾箱区域在雨天取放行李、清洁内饰时，很容易接触到水汽，车载影音系统的后置拓展连接，一直是乘用车辆线束布局里容易被忽略的细节点，尤其是带尾箱音响配置的SUV车型，行李箱侧围的接插件既要满足频繁插拔的耐用性要求，又要适配内饰安装空间的尺寸限制，不能出现装配后突出内饰板、干涉行李放置的问题。这次拆解还原的这款插头，是适配三菱欧蓝德尾箱rockford fosgate音响系统的专用连接部件，日常使用场景里，它承担着主机输出音频信号、功放供电回路连通的核心作用，当用户需要拆卸尾箱内饰、更换音响单元或者排查线路故障时，这个插头是最先需要断开的连接节点，因此它的结构设计完全围绕车载工况的可靠性展开。从结构形态上看，插头整体采用外螺纹旋紧的锁紧结构，没有采用常见的卡扣式快插设计，

　　普通无密封的快插接头在这种环境下使用两到三年就容易出现接触电阻变大、音频信号出现杂音的问题。从安装边界来看，这款插头的最大外圆直径控制得非常紧凑，整体轴向长度也做了优化，安装完成后插头尾部的线束弯折半径预留了足够空间，不会因为线束弯折角度过大导致线芯断裂，对应的安装位在行李箱侧围内饰板的预留开孔内，插头旋紧后尾部不会突出内饰板平面超过5mm，完全不会干涉行李的正常放置，哪怕是放置硬质行李箱也不会剐蹭到插头尾部。设计过程中，首先要匹配对应音响系统的针脚定义，保证每一个接针的线径、载流能力满足音响功放的供电需求，音频信号回路的接针还要做对应的屏蔽层连接结构，避免车辆行驶过程中车载电器的电磁干扰串入音频线路，导致音响出现电流杂音。

　　其次是螺纹参数的匹配，要和车身侧预装的插座螺纹完全适配，不能出现螺距不对、旋合卡滞的问题，同时螺纹的导向段做了倒角处理，装配时不需要完全对准就能顺利旋入，降低生产线装配的操作难度，也减少售后维修时的对位麻烦。另外插头的外壁防滑结构也做了考量，多道环形的凸起棱边除了构成螺纹结构之外，也能在徒手旋紧的时候提供足够的摩擦力，不需要借助额外工具就能达到要求的锁紧力矩，避免工具操作时用力过大导致塑料壳体开裂。在实际的车载工况验证逻辑里，这类接插件需要通过高低温循环测试，在-40℃到85℃的环境温度区间内，塑料壳体不能出现脆裂、变形，螺纹结构不能因为温度变化出现松脱，金属接针的接触电阻要保持在稳定区间，同时还要承受一定次数的插拔旋合循环，

　　保证整车全生命周期内的使用可靠性。很多后改装音响的从业者容易忽略这类原厂接插件的结构细节，随便用通用的快插接头代替，往往使用一段时间后就会出现松动、杂音甚至线路短路的问题，还原这个结构的三维模型，能帮助改装从业者、汽车维修人员更清晰地理解原厂接插件的设计逻辑，在做线路修复、音响改装时能匹配对应的结构参数，避免因为接插件选型不当导致后续的使用故障。从建模的细节来看，每一道螺纹齿的倒角、端面的贴合平面、内部接针的安装槽位都按照实物比例还原，能直接用于3D打印替换损坏的插头壳体，也能作为车载接插件设计的参考案例，理解车载工况下小部件的设计权衡逻辑——没有多余的花哨结构，每一处形态设计都是为了适配实际使用场景的需求，在有限的安装空间内平衡可靠性、装配便利性和成本控制的要求。
