皮卡适配钢制后防护杠结构设计方案

　　这款钢制后防护结构主要面向皮卡车型的后向防护、户外越野场景使用，区别于原厂冲压薄钢板后杠，整体采用高强度钢材作为主体基材，核心作用是在车辆倒车碰撞、越野穿越过程中承受后方冲击载荷，避免撞击力直接传导至车架尾段、货箱后围板以及后部灯具总成，降低越野场景下后部构件的损坏概率。

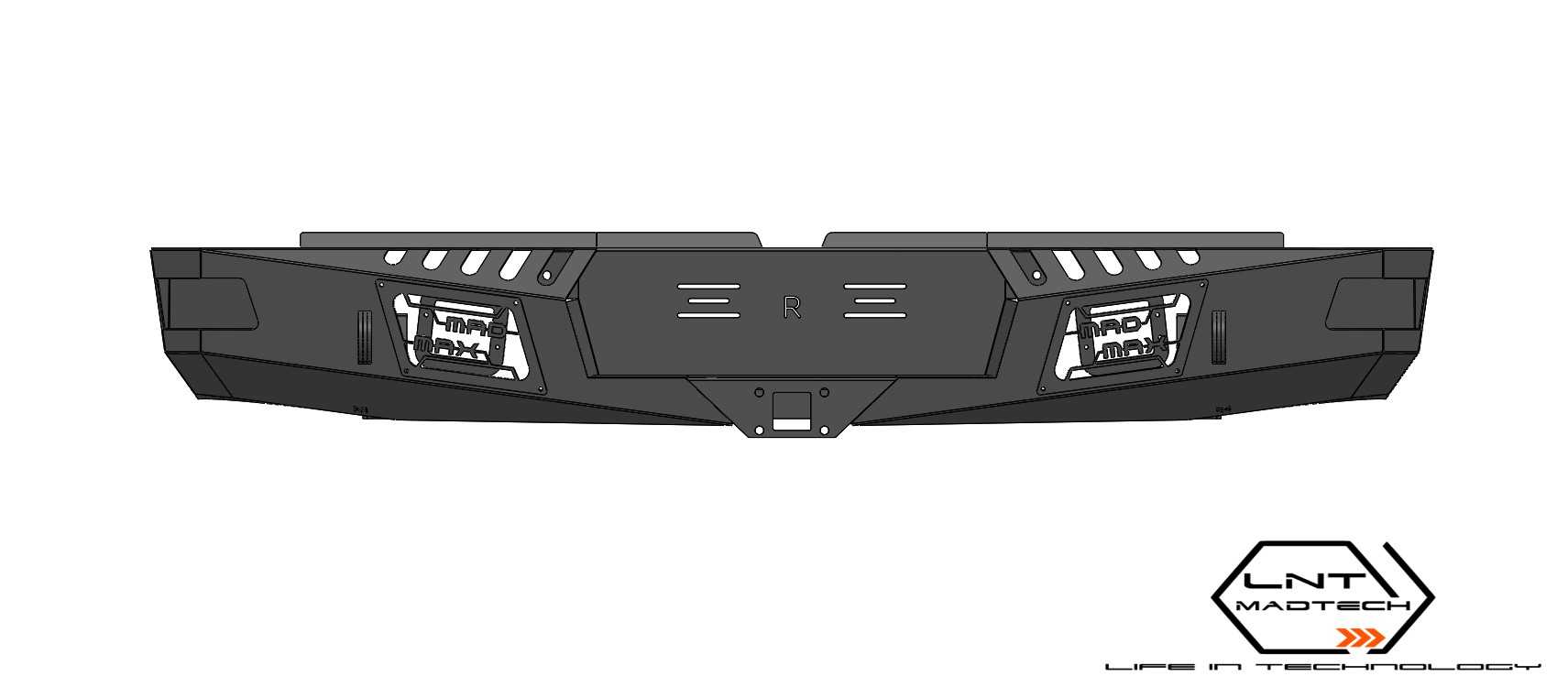

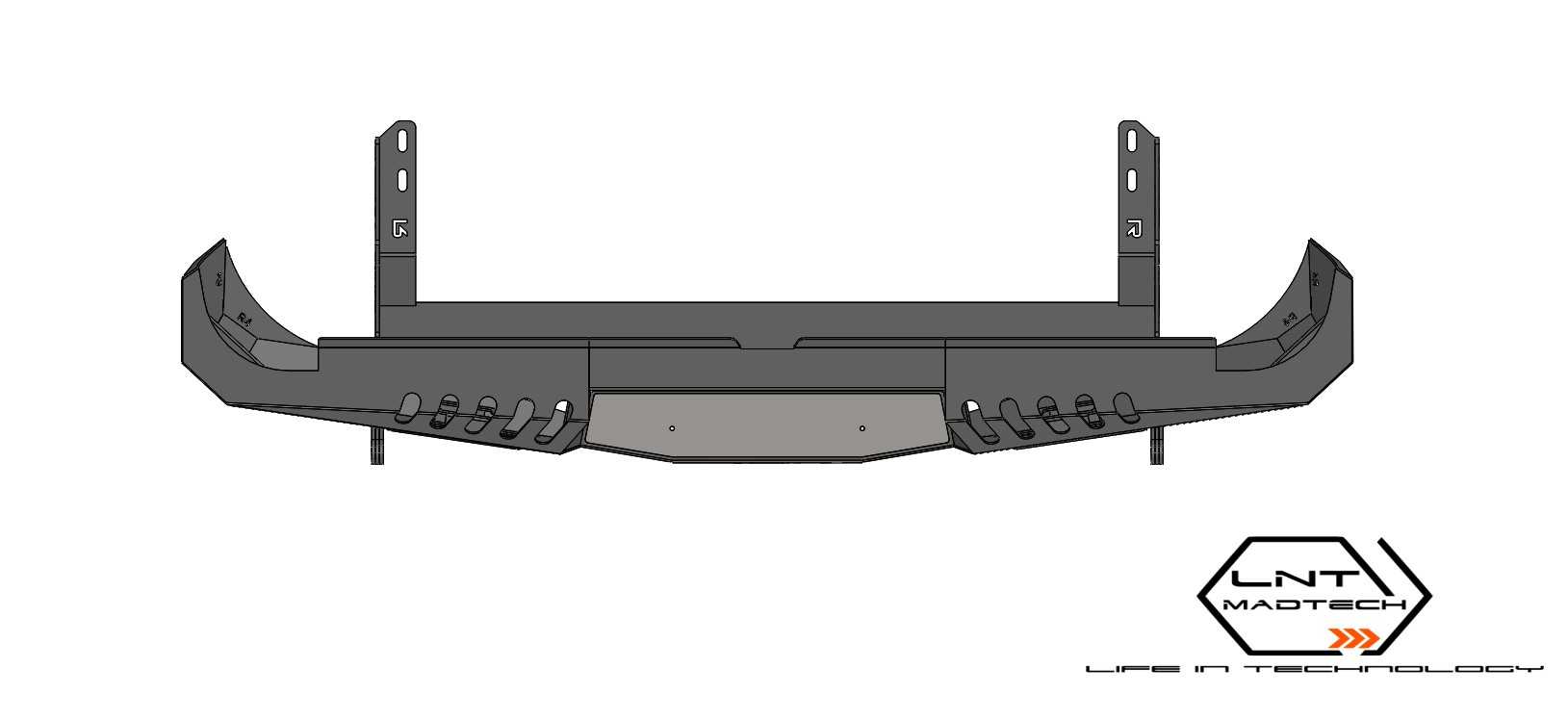

　　从结构设计逻辑来看，整体造型贴合皮卡尾部的安装轮廓，没有突出车身两侧的外伸结构，避免越野穿林时剐蹭两侧障碍物；主体中部为平直的主受力梁，截面采用封闭箱型结构设计，相比开口型材抗扭、抗冲击性能提升40%以上，能够承受低速倒车时的刚性撞击，同时中部预留了拖车方口的安装位，可直接适配通用型拖车钩、拖车臂配件，满足户外拖拽、救援的使用需求。主杠两侧做了上扬的切角处理，离去角相比原厂后杠提升12度左右，避免大坡度爬坡、下坎时后杠下端剐蹭地面，适配越野场景的通过性要求。

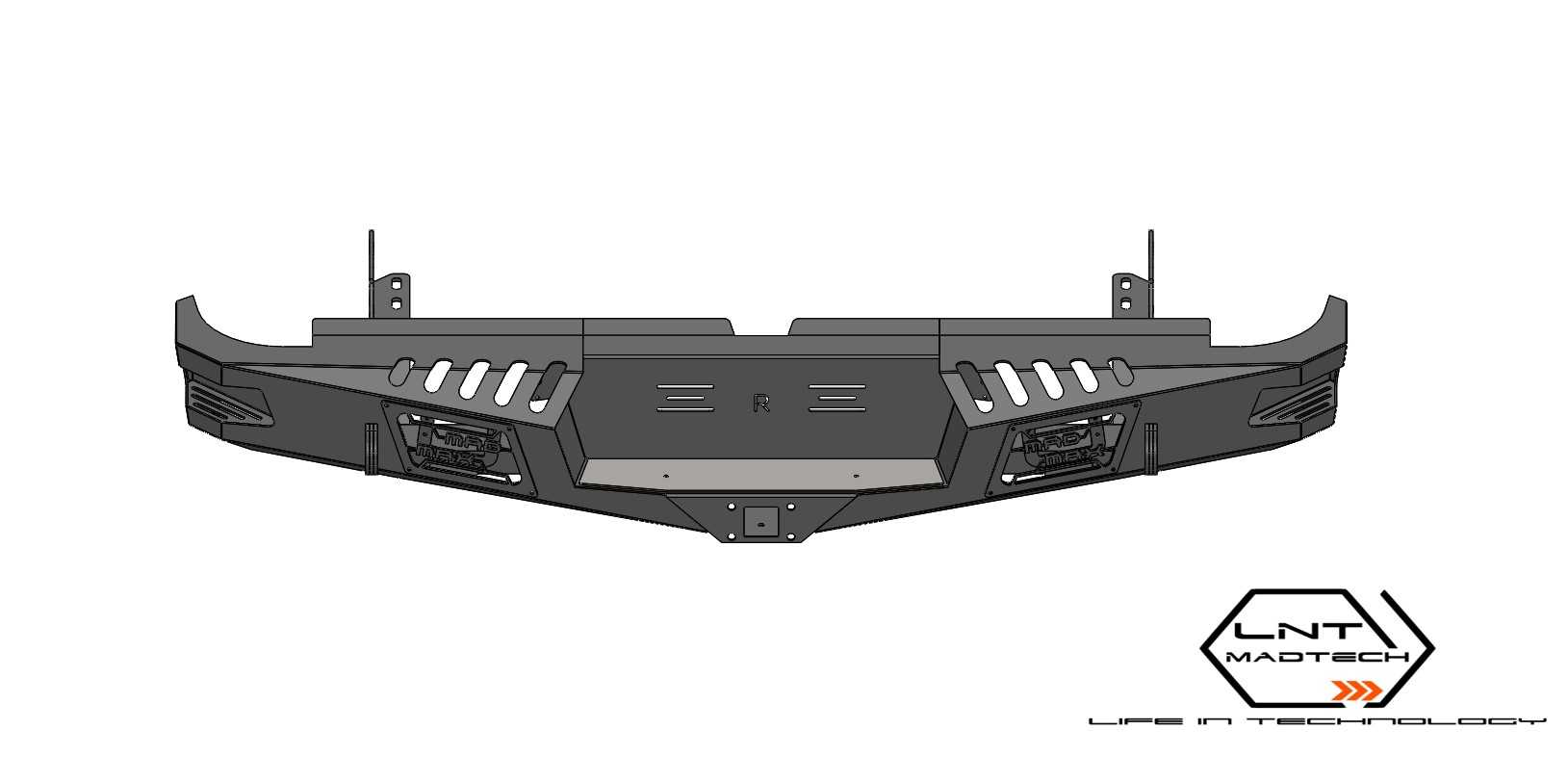

　　两侧集成了嵌入式的辅助灯安装位，可直接加装倒车辅助灯、越野示宽灯，无需额外打孔破坏杠体结构；灯位外侧设计了格栅状的防护筋，能够在穿越碎石路段时阻挡飞溅的碎石击打灯面，降低灯具破损风险。杠体上部预留了雷达探头的安装孔位，可兼容原厂倒车雷达的安装位置，不会因为改装后杠导致倒车雷达失效；同时两侧对应后尾灯的下沿做了贴合型面设计，安装后与尾灯、后尾门的间隙控制在3mm以内，避免出现缝隙过大、装配错位的问题。

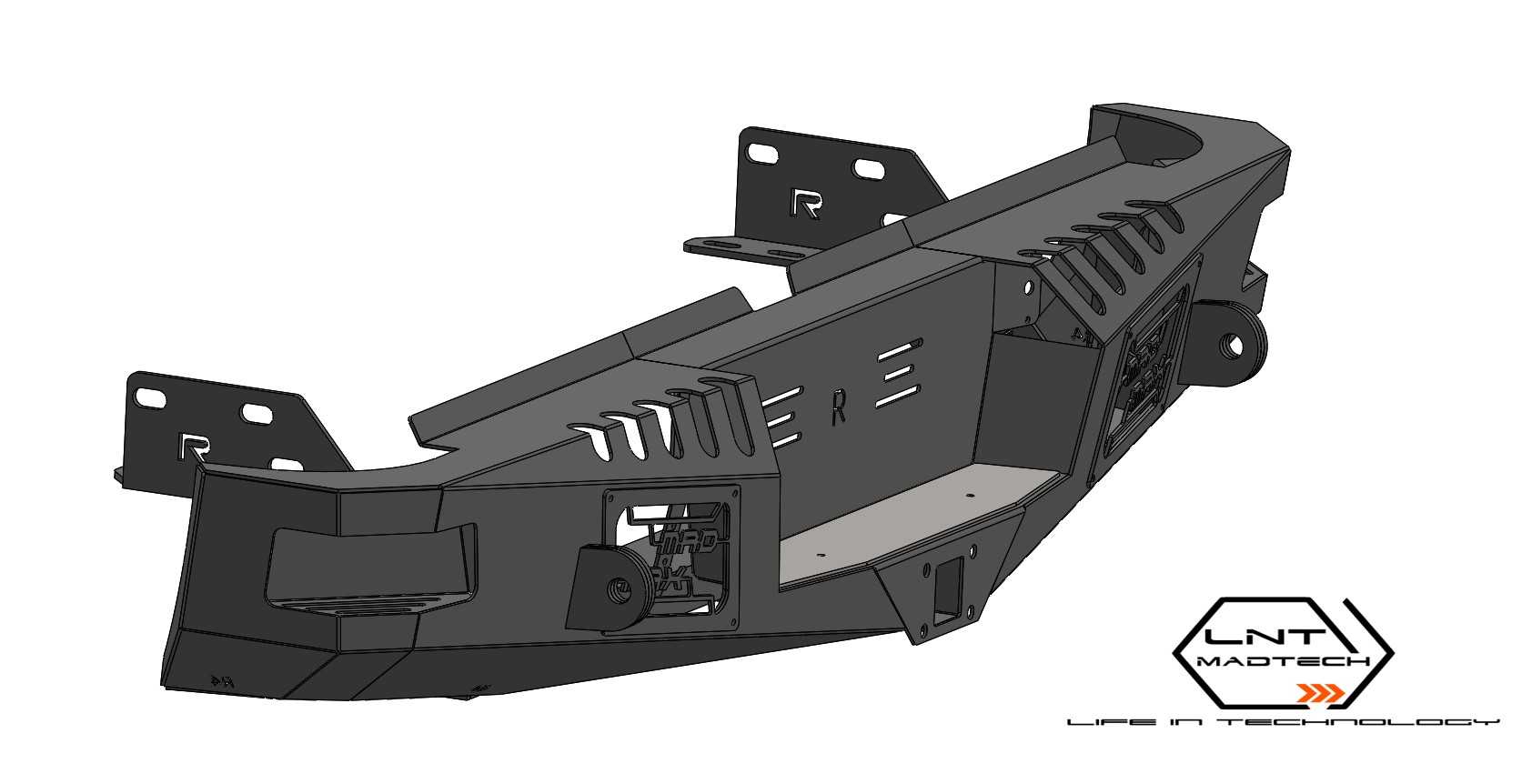

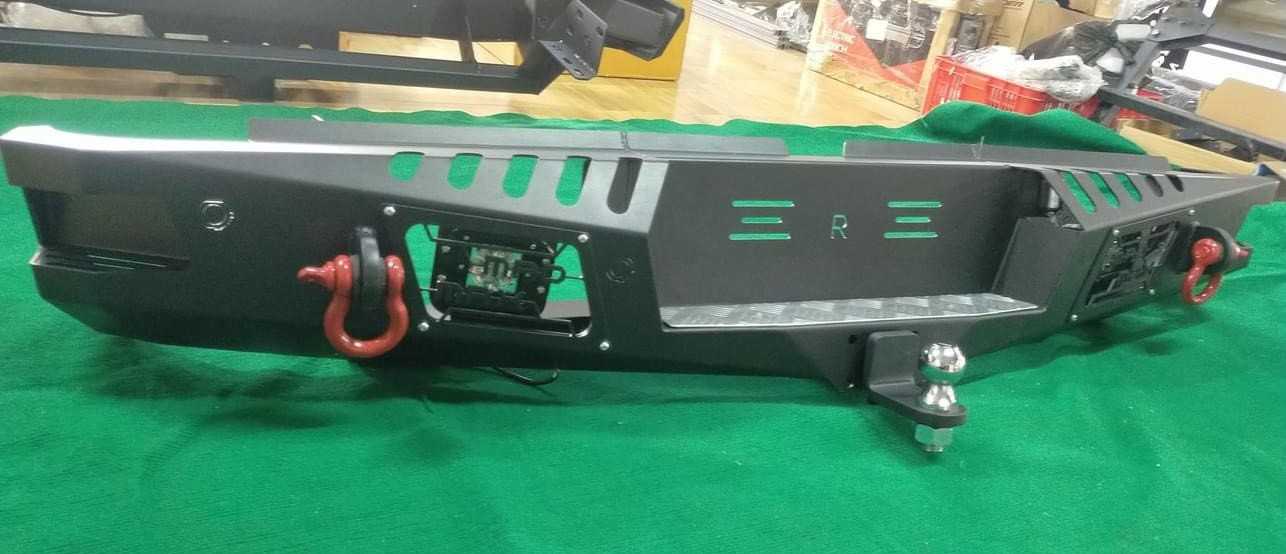

　　安装边界方面，这款后杠的安装点完全对应皮卡原厂后杠的车架安装孔位，无需对车架进行打孔、切割改装，直接通过高强度螺栓与车架尾段的预留安装座连接，安装点处做了加厚的加强垫板，将单点受力分散至更大的接触面积，避免长期越野颠簸后安装位出现变形、开裂问题。杠体下部设计了两个对称的拖车锚点，锚点与主杠主体采用焊接一体化结构，单锚点额定拖拽载荷不低于3吨，满足户外陷车时的救援拖拽需求，不会出现拖拽时锚点脱落的问题。

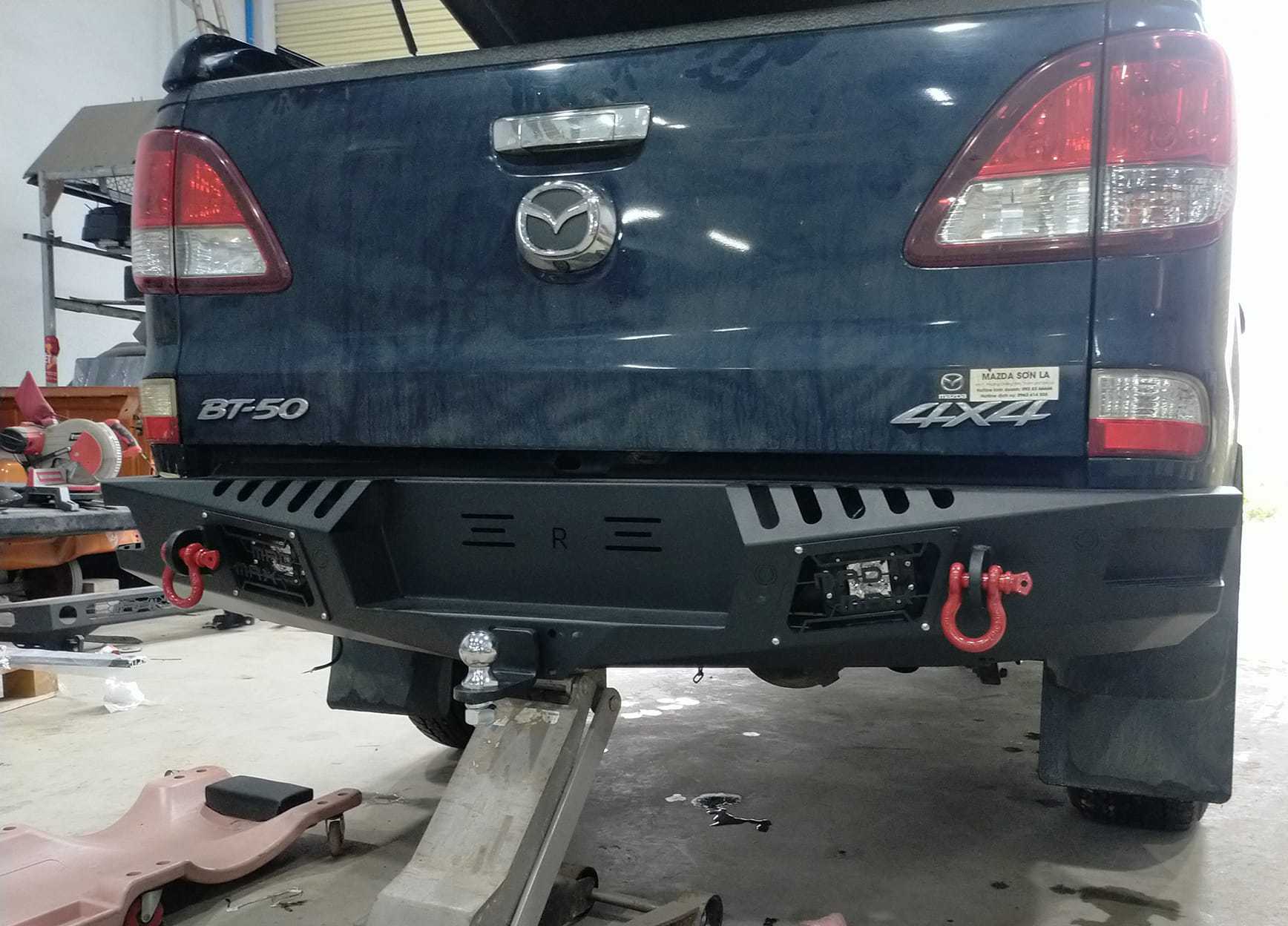

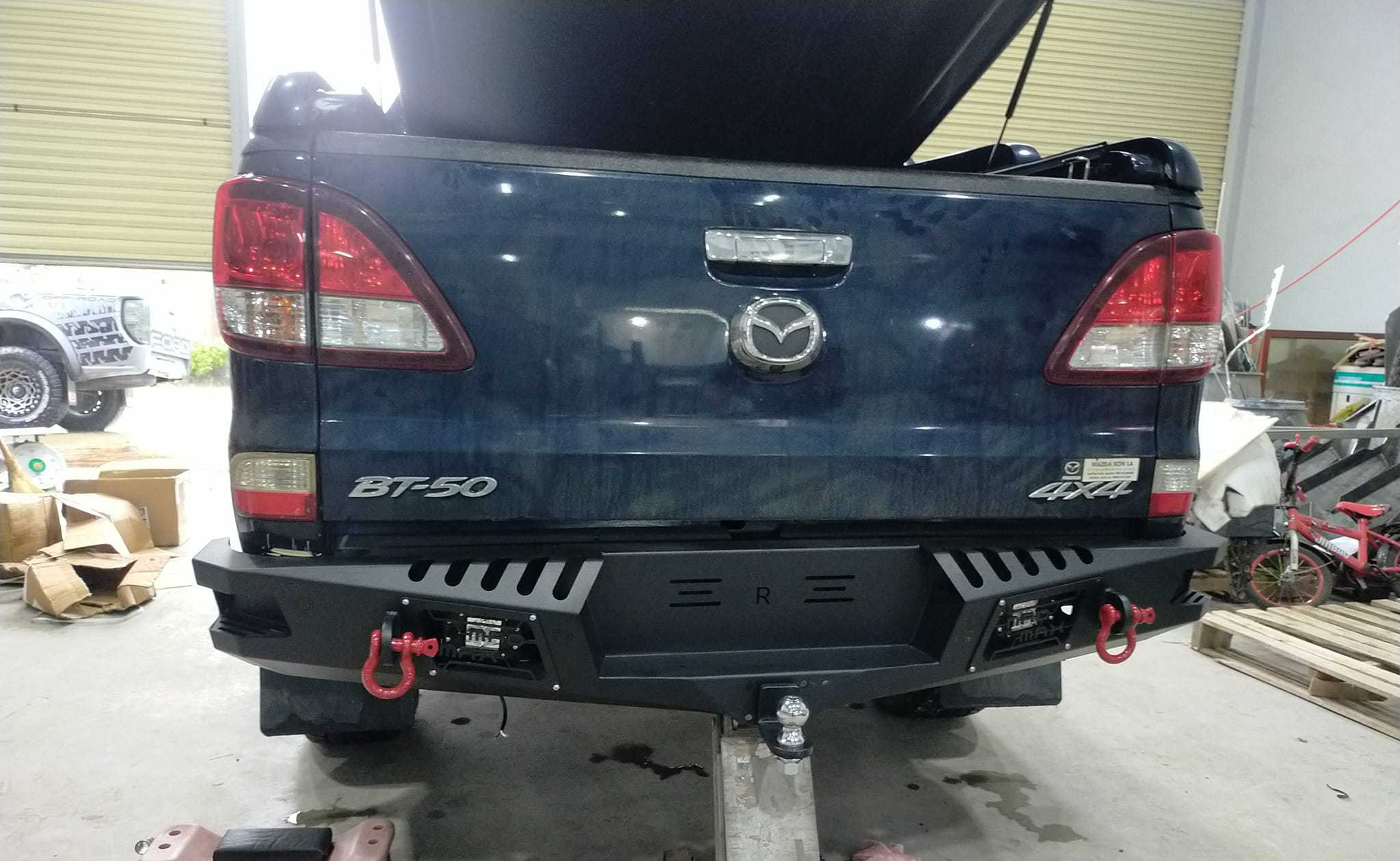

　　从实际使用场景出发，这款后杠同时兼顾了日常城市通勤与户外越野的需求：日常使用时，钢制结构能够抵御轻微的追尾碰撞，保护后部车身构件；越野场景下，提升的离去角、集成的锚点与灯位、高强度的主体结构，能够应对非铺装路面的各类冲击、拖拽需求。设计过程中充分考虑了不同年款皮卡车型的安装位差异，针对不同车型的尾部轮廓、安装孔距做了对应适配，确保不同年款的对应车型都能实现无损安装，不需要用户自行修改杠体或者车架结构。杠体表面采用哑光耐磨的表面处理工艺，能够抵御户外行驶中的碎石击打、雨水侵蚀，长期使用不会出现锈蚀、掉漆的问题，相比普通漆面的后杠耐用性更强。
