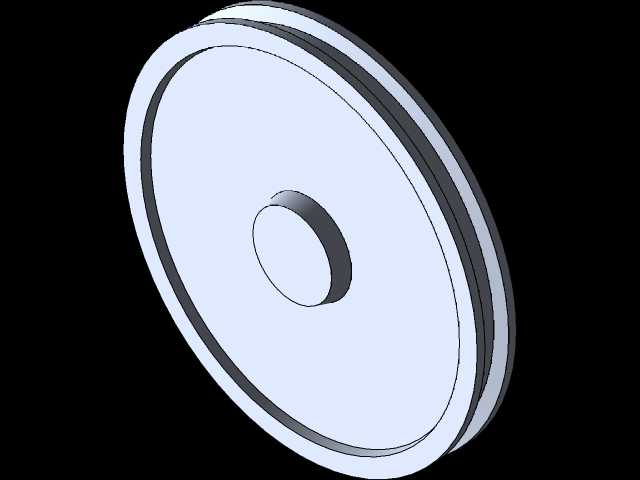

CA6140车床传动用大轮圈结构设计

　　在普通卧式车床的主轴箱传动链路里，这类大轮圈是承担扭矩传递、转速切换的核心回转零件之一，主要安装在CA6140车床的主轴箱传动轴上，和对应啮合的小齿轮、摩擦片组件配合，完成主轴不同转速档位的动力传递，日常加工场景中，不管是外圆车削、端面车削还是螺纹切削工序，只要涉及主轴转速的扭矩输出，都需要这类轮圈构件保障传动链路的运行稳定性。从实际装机的工况来看，这类大轮圈的安装边界需要严格匹配传动轴的轴径公差，轮圈内孔与轴的配合采用基孔制过渡配合，既保证传动过程中不会出现相对滑移造成功耗损耗，也方便后期设备维护时的拆卸更换，轮圈的外缘轮槽结构需要和传动皮带或者啮合齿形完全契合，避免高速回转时出现跳齿、打滑的问题，

　　影响加工件的表面粗糙度与尺寸精度。做这个零件的三维结构设计时，首先要梳理清楚它在整个传动链路里的装配关系，先确定回转中心的基准轴，也就是以传动轴的轴线作为整个模型的原点基准，先绘制过中心的纵向剖切面草图，把轮圈的截面轮廓——包括内圈的安装定位凸台、中间的辐板连接段、外圈的轮缘槽结构，所有的轮廓线段都按照实际装机的尺寸公差标注约束，避免出现过定义或者欠定义的草图问题，这里要注意轮缘处的槽型尺寸，需要匹配对应传动件的接触宽度，槽底的圆角过渡不能省略，不然实际热处理环节会出现应力集中，导致零件运转过程中出现开裂隐患。草图约束完成后，采用回转特征围绕中心基准轴完成主体结构的生成，之后再对各个过渡位置做圆角处理，

　　尤其是内圈凸台和辐板的连接位置、辐板和外圈轮缘的连接位置，都要按照机械设计手册里的回转件圆角要求设置合理的R值，减少应力集中点。从功能特性上来说，这个大轮圈属于盘类回转传动件，自身的动平衡性能直接影响车床主轴高速运转时的振动量，所以设计时辐板部分的厚度要均匀，整个零件的质心必须落在回转轴线上，避免高速转动时产生偏心振动，导致加工出来的工件出现圆度超差、表面振纹的问题。实际生产中这类零件一般采用45号钢锻造毛坯，经过粗车、精车、齿形（或槽型）加工、调质热处理、动平衡校正等工序完成制造，三维建模的时候就要提前考虑各个加工工序的余量预留，比如内孔的精车余量、外圈轮槽的加工余量，都要在模型里对应体现，方便后续导出工程图指导生产。

　　另外在装配层面，轮圈内圈的定位凸台需要和轴上的轴肩端面贴合，保证轴向定位的准确性，轴向锁紧的时候要保证锁紧力均匀作用在凸台端面上，避免轮圈安装出现偏斜，导致回转过程中出现端面跳动超差的问题。很多刚接触机床设计的工程师做这类盘类传动件的时候，容易忽略过渡圆角的设计，直接做直角连接，看起来建模速度快，但是实际生产和使用中很容易出现应力断裂的问题，还有的会把轮槽的尺寸公差放得太松，导致传动件啮合间隙过大，运转时产生冲击噪音，加速零件的磨损，缩短整个传动系统的使用寿命。在CA6140车床的整个传动系统里，这类大轮圈往往和主轴的低速大扭矩档位匹配，当车床进行重切削加工，比如车削大直径钢件外圆、吃刀量较大的工况下，轮圈需要传递的扭矩会达到峰值，这时候零件自身的结构强度、配合面的摩擦力都要满足载荷要求，不能出现打滑或者结构变形的问题，所以建模的时候辐板的厚度、轮缘的强度都要经过扭矩校核，确保在最大切削载荷下零件的变形量在允许范围内，不会影响传动精度。
