CA6140车床配套异形PCB安装支架结构

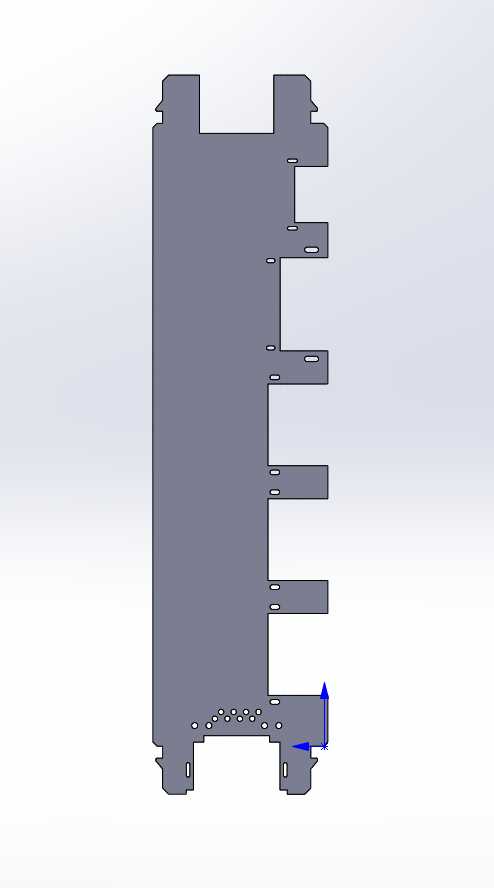

　　在普通卧式车床的电控系统改造与原厂配件替换场景中，PCB板的安装固定一直是容易被忽略却直接影响设备运行稳定性的细节。这款适配CA6140车床的异形PCB安装支架，完全贴合车床电控仓内部的狭窄安装空间设计，解决了通用PCB支架无法适配车床内部不规则安装面、避让走线与原有结构件的痛点。从实际安装边界来看，支架整体采用长条形异形轮廓，上部设置两处带定位缺口的挂装结构，可直接卡入电控仓内壁预设的安装凸台，无需额外打孔破坏原有仓体结构；中部主体区域预留了多组不同孔径的安装孔位，分别对应PCB板上的固定螺柱、接地端子安装位以及走线避让缺口，其中直径3mm的小孔用于PCB板的螺丝固定，直径6mm的沉孔用于支架自身与仓体的锁紧固定，

　　孔位公差控制在±0.1mm范围内，保证安装时不会出现孔位错位导致的PCB板受力变形问题。下部区域做了阶梯式收窄设计，刚好避让开车床电控仓内的走线槽与继电器安装座，不会与仓内原有元器件产生干涉，支架边缘全部做了R1mm的圆角处理，避免安装时划伤操作人员手部或是磨损PCB板表面的阻焊层。从设计思路上，这款支架没有采用通用的平板式PCB安装结构，而是完全顺着CA6140车床电控仓内部的空余空间轮廓做随形设计，在保证足够结构强度的前提下尽可能缩小支架自身的占用空间，支架厚度选用1.5mm的冷轧钢板材质，表面做镀锌钝化处理，能够适应车床车间内多油污、高湿度的工作环境，长期使用不会出现锈蚀掉屑的问题，避免金属碎屑掉落到PCB板上造成电路短路。

　　在实际功能层面，支架除了承担PCB板的固定承载作用外，侧面预留的三个长圆形腰孔还可以用于捆扎固定PCB板的外接线束，将走线与板体保持5mm以上的安全距离，避免线束长期晃动摩擦板体导致绝缘层破损。不同于常规设备内的PCB安装支架，车床运行时会产生持续的低频振动，这款支架在上下两端分别设置了减震垫安装位，安装时可以在支架与仓体接触面之间加装2mm厚的橡胶减震垫，过滤车床运行时的振动传递，避免PCB板上的插装元器件因为长期振动出现引脚脱焊、接插件松动的问题。从安装流程来看，操作人员只需要先将支架上部的挂装缺口卡入仓体凸台，再锁紧下部的两颗固定螺丝即可完成支架预装，之后将PCB板对准支架上的定位柱放置，锁紧四颗M3固定螺丝就能完成板体安装，

　　整个过程不需要复杂的定位测量，适配一线维修人员快速更换配件的作业需求。支架上的所有开孔都做了去毛刺处理，孔位边缘光滑无飞边，穿线时不会划伤线束外皮，针对PCB板上发热较大的元器件区域，支架对应位置特意开设了三个直径8mm的通风孔，配合电控仓内的散热气流带走热量，避免局部热量堆积影响元器件使用寿命。在结构强度验证层面，支架在承受2kg的垂直载荷时形变量不超过0.2mm，完全能够承载常规车床控制PCB板的重量，即使在车床满负荷运行产生较大振动的工况下，支架也不会出现共振异响或是固定松动的问题。不同于市面上通用的PCB安装支架需要现场裁切、打孔改造才能适配车床电控仓，这款支架完全按照CA6140车床的实际仓内尺寸建模设计，安装时不需要二次加工，能够直接替换原厂损坏的支架配件，也适用于老款CA6140车床的数控化改造场景，为新增的控制PCB板提供可靠的安装固定位。
