伦敦城市徽章造型塑料装饰构件设计

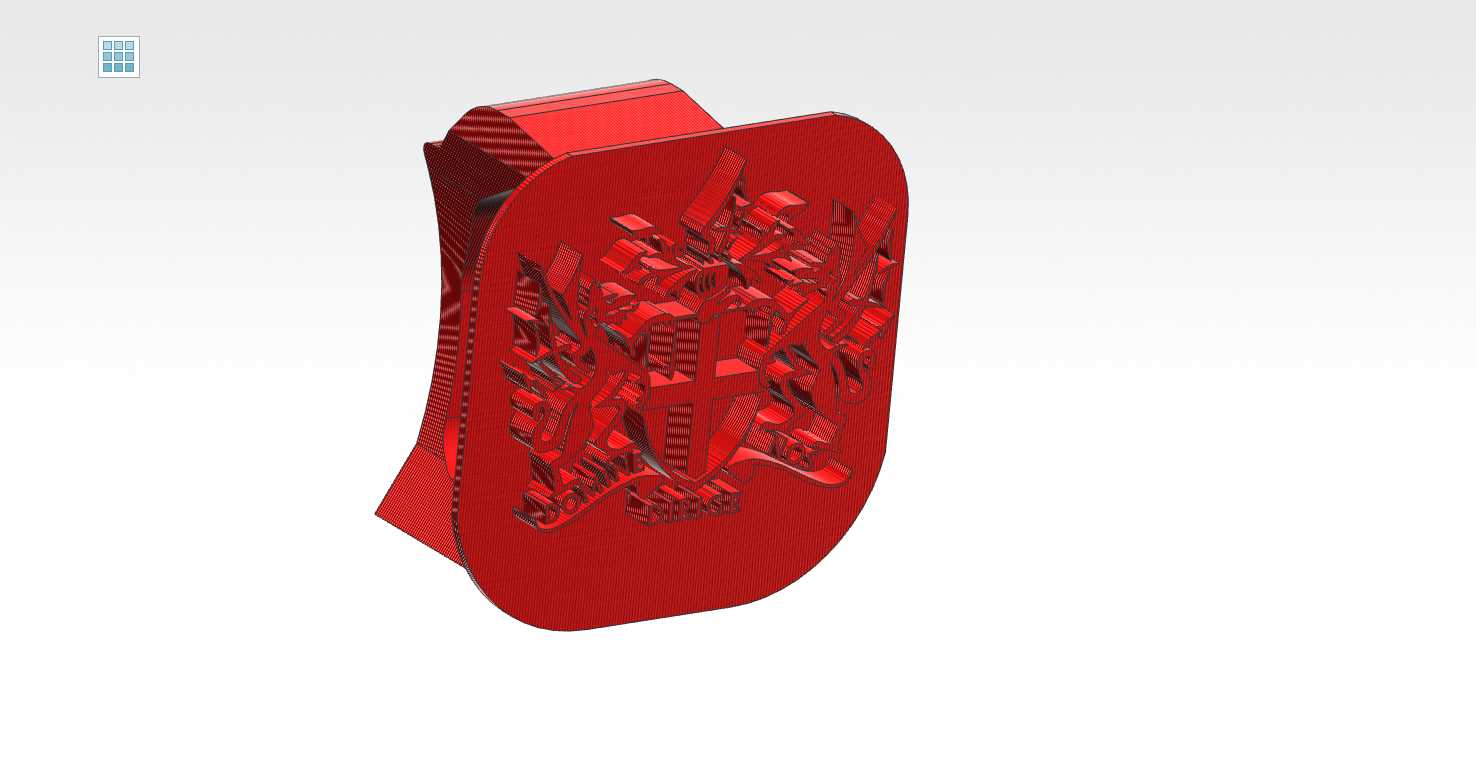

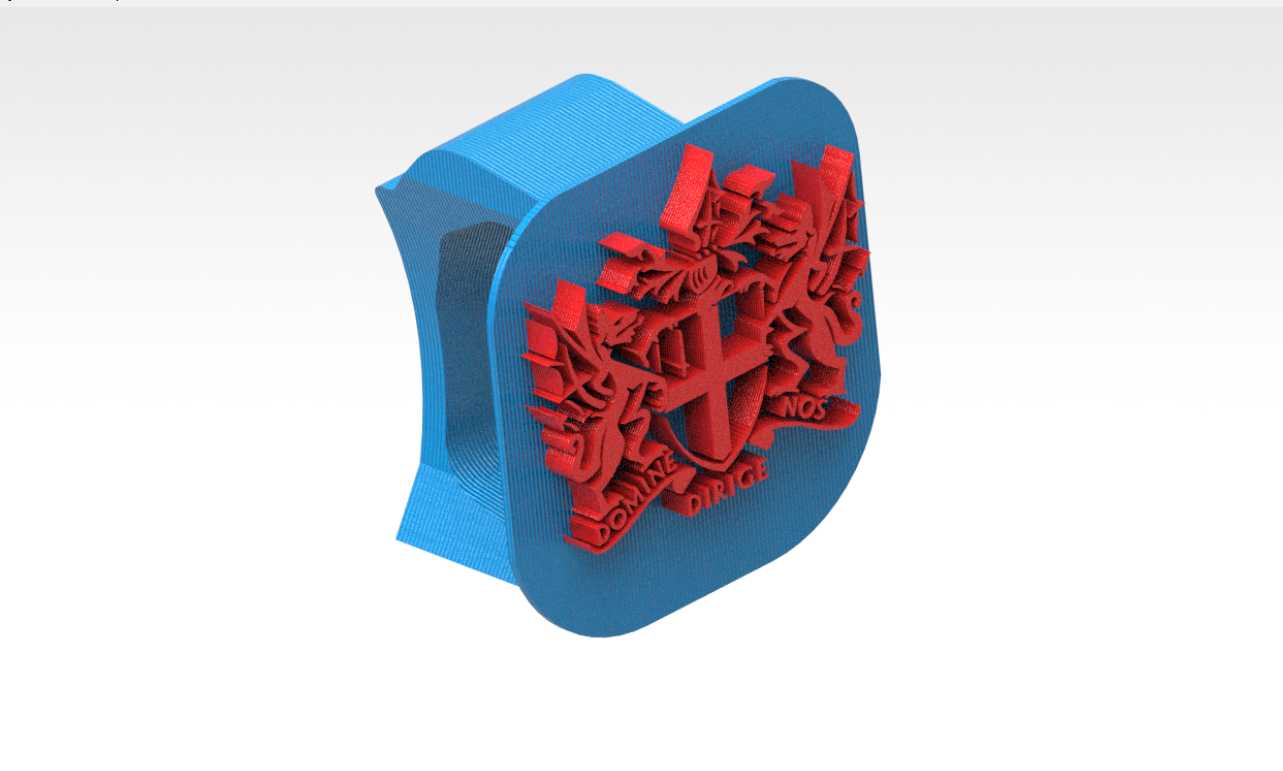

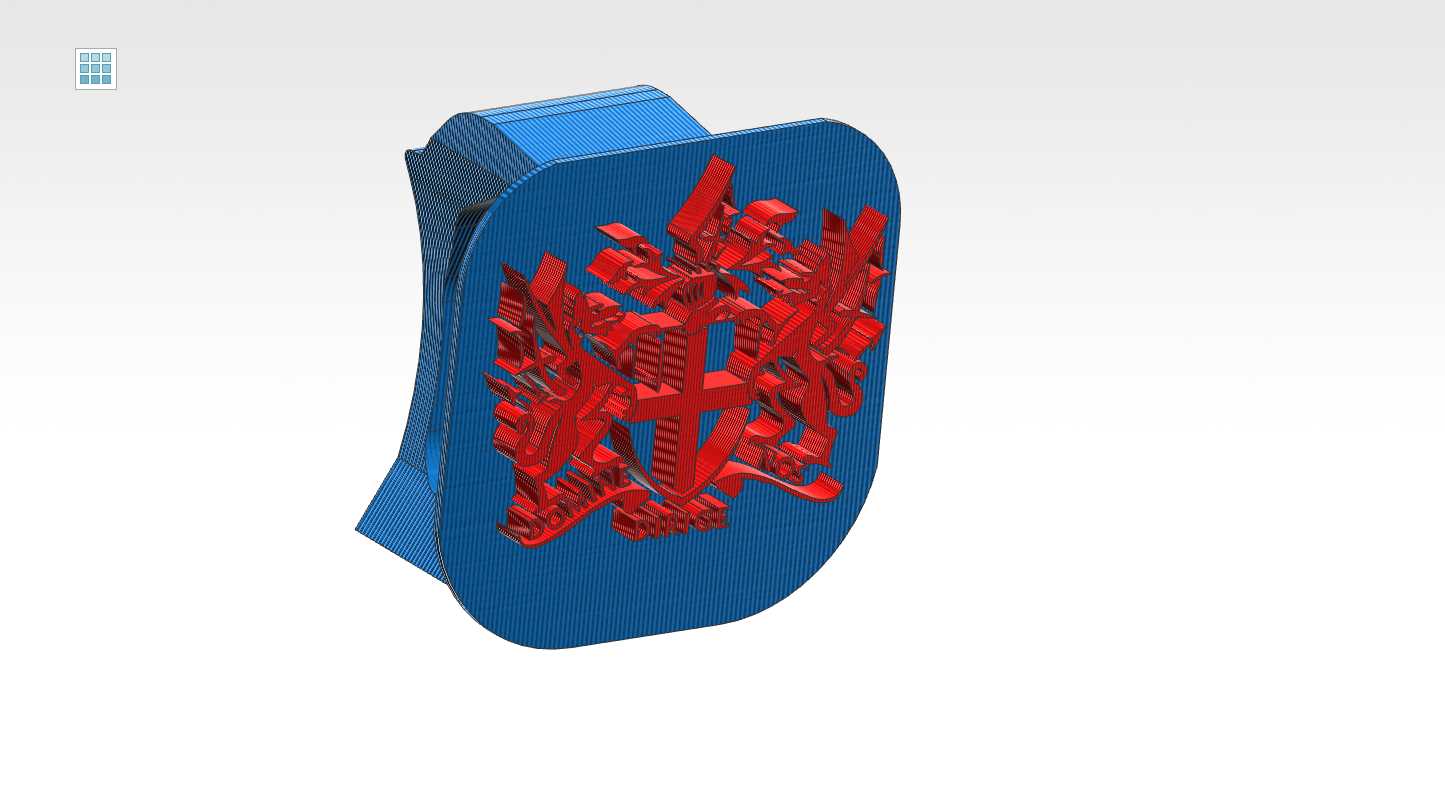

　　这款城市主题装饰构件的设计，最初是为文旅周边配套的装饰卡扣类产品做结构落地，核心应用场景覆盖文创纪念饰件、主题场馆导视标识配套、城市主题周边的装饰卡扣、文旅活动定制伴手礼的结构件部分，可直接卡接在对应规格的带状基材上，也可通过背胶固定在平整硬质表面，适配主题展陈、文创周边装配、公共空间标识装饰等多个实际使用场景。从功能特性来看，构件分为基座与浮雕标识两个功能区，基座部分做了内凹弧形卡接槽，槽体内壁预留0.2mm的装配过盈量，适配常规宽度的织带、薄型金属饰条的卡装需求，卡接后无外力撬动不会出现松脱，同时基座背面做了平整的安装基准面，平面度控制在0.1mm以内，满足背胶粘贴、超声焊接等多种固定方式的安装要求。

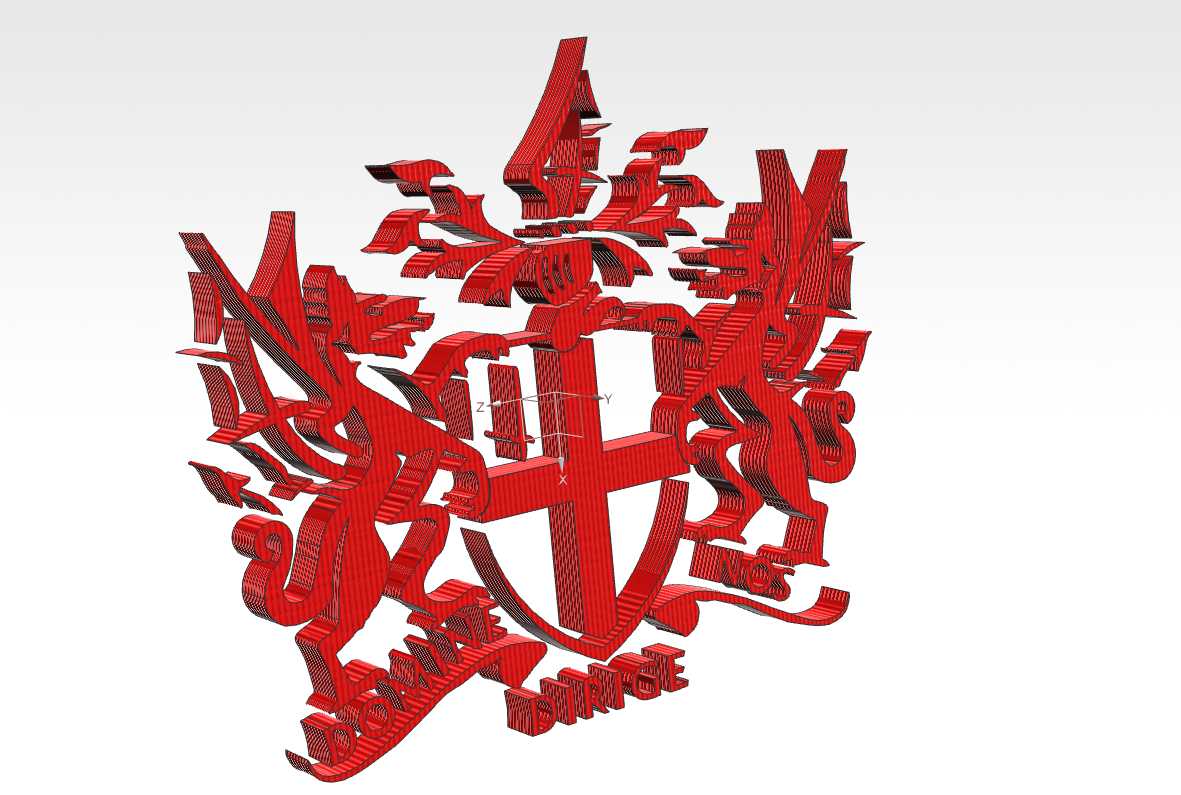

　　浮雕标识区完全还原伦敦城市徽章的纹章细节，纹章的凸起高度控制在1.8mm，既保证视觉上的浮雕立体感，又避免凸起过高导致的装配剐蹭、积灰难清理的问题，纹章所有的锐角边缘都做了R0.3的圆角过渡，一方面是满足塑料注塑成型的工艺要求，避免尖角处出现应力集中导致的零件开裂，另一方面也消除使用过程中的锐边划伤风险。设计过程中优先考虑注塑生产的工艺可行性，整个零件采用一体化结构设计，无额外装配件，分型面设置在基座与浮雕区的衔接平面处，拔模斜度统一设置为1.5度，保证开模时零件可以顺利脱模，不会出现粘模、拉伤的问题。浮雕区域的细节做了针对性的工艺优化，所有纹路的最小宽度控制在0.4mm以上，深度不超过宽度的二分之一，避免注塑时出现填充不足、

　　缺料的问题，同时纹章底部与基座衔接处做了R0.5的过渡圆角，减少注塑时的应力集中，提升零件整体结构强度。外形尺寸方面，整个构件的整体宽度控制在38mm，高度45mm，基座最大厚度12mm，卡接槽的内槽宽度为22mm，槽深8mm，可适配厚度2mm以内的带状基材穿装，安装边界上，零件外轮廓无超出安装基准面的反向凸起，固定后与安装面的贴合间隙不超过0.1mm，不会出现翘边、晃动的问题。考虑到实际使用中可能存在的频繁触碰、户外使用场景，材料选型上推荐使用ABS工程塑料，既可以满足表面喷漆、电镀的后处理需求，也具备足够的抗冲击强度，日常使用中不会因为轻微磕碰出现断裂、掉渣的问题。结构校核阶段，针对卡接槽的卡接力做了模拟验证，

　　当基材为常规尼龙织带时，卡接拔出力控制在15N-20N之间，既保证日常佩戴、使用时不会意外脱落，又可以在需要拆卸时顺利取下，不会损坏基材或者构件本身。浮雕区域的结构强度也做了针对性验证，在凸起部位施加10N的侧向力时，形变量不超过0.2mm，撤去外力后可完全恢复，不会出现永久变形或者断裂的问题。针对不同的后处理需求，设计时也预留了足够的工艺余量，若需要做表面金属质感电镀，基座与浮雕区的衔接处无窄缝、尖角，不会出现电镀液残留、镀层不均的问题；若需要做分色喷漆，浮雕区与基座的衔接台阶高度为0.3mm，可作为喷漆遮挡的定位基准，不需要额外制作遮挡治具就能实现清晰的分色效果，降低后处理的加工成本。
