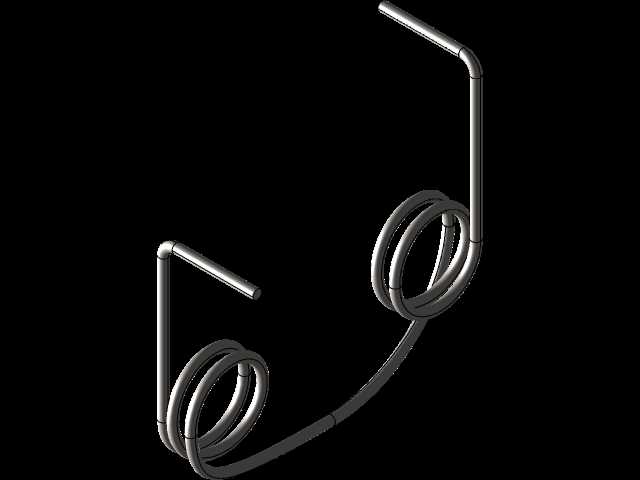

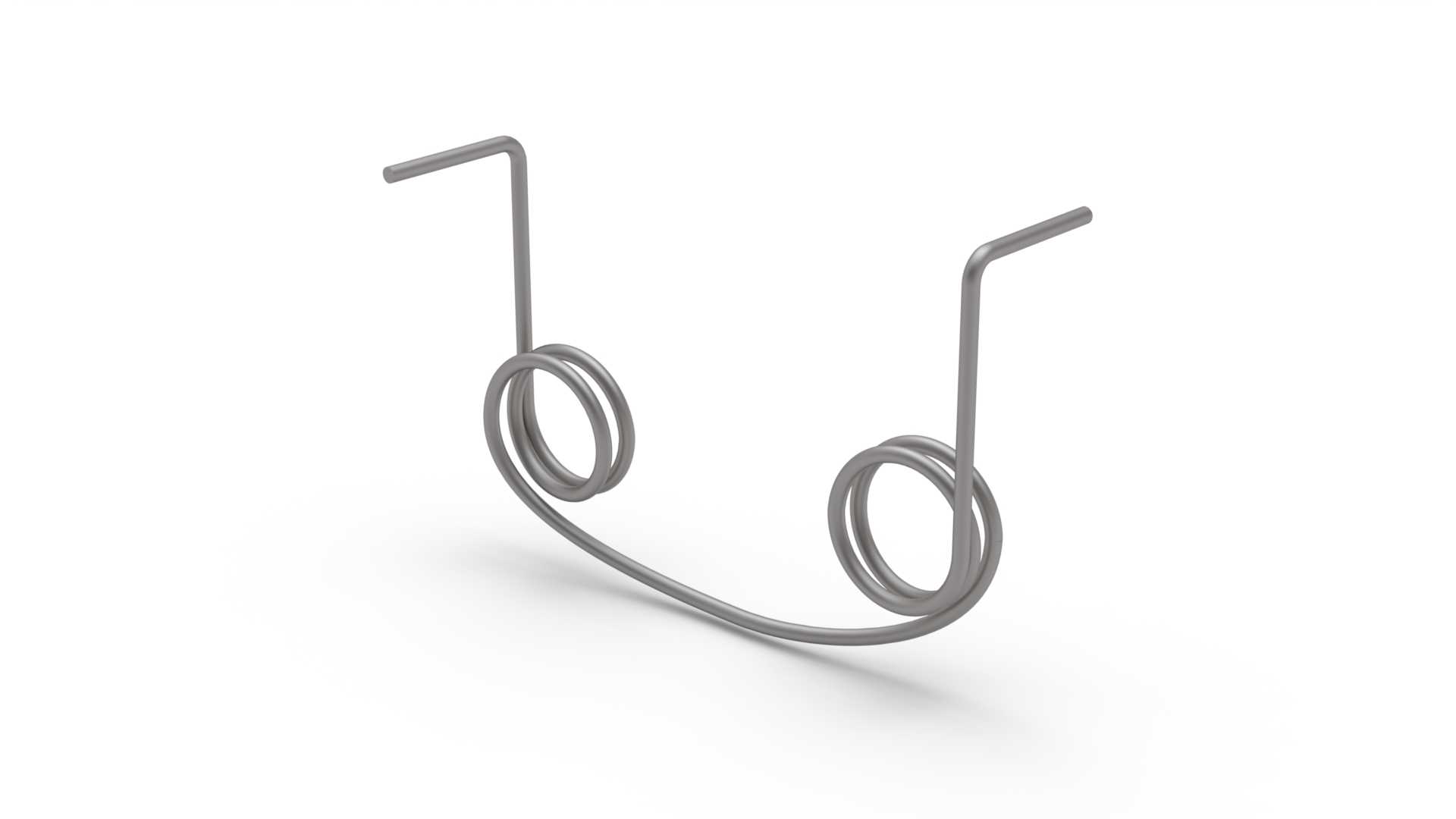

在普通车床的孔位夹紧机构里,这类双扭臂扭转弹簧是很容易被忽略但直接影响装夹可靠性的小零件,很多车间维修更换时经常因为尺寸匹配不到位,出现夹不紧、复位卡滞的问题,做这个三维结构的时候,首先是对着CA6140车床孔夹机构的实际安装空间倒推的参数,没有照搬通用扭簧的标准件尺寸。先看实际应用场景,CA6140作为普通卧式车床的经典机型,床头箱、溜板箱上有不少需要快速复位、持续提供夹紧扭力的孔位定位结构,这个弹簧就是装在孔夹的铰接销轴上,两个伸出的扭臂分别抵在夹体的两个受力端,当操作人员扳动孔夹手柄松开夹具时,弹簧会被扭转储存弹性势能,松开手柄后靠弹簧的扭力带动夹体自动复位,牢牢抱紧穿过孔位的定位轴或者操作杆,
避免加工过程中因为机床振动出现夹件松脱的问题。从功能特性来说,这种双圈扭转弹簧和普通单圈扭簧比,圈数更多的情况下能在更小的安装空间里提供更稳定的扭力输出,不会因为长期反复扭转出现应力集中过早断裂,两个扭臂做了直角弯折处理,弯折处做了圆角过渡,避免安装时和夹体的卡槽出现硬接触刮擦,也能减少扭臂根部的应力集中。设计的时候首先确定的是安装边界:弹簧的中径要和铰接销轴的直径匹配,留0.2-0.3mm的间隙,保证弹簧能在销轴上灵活转动不卡滞,两个扭臂的伸出长度要刚好卡进夹体对应的限位槽里,不能太长导致安装时扭臂和周边的箱体壁干涉,也不能太短导致受力点偏移,扭力传递效率下降。两个弹簧圈是并排贴合布置的,
整体的轴向宽度要控制在夹体两个铰接耳的间距之内,预留0.1mm左右的窜动间隙,避免弹簧转动时和铰接耳侧面摩擦产生额外阻力。建模的时候特意把弹簧的线径、圈间间隙做了和实物一致的还原,扭臂的弯折角度不是标准90度,而是根据夹体张开到最大角度时的扭臂受力位置做了微调,保证弹簧在整个工作行程里,扭力变化是线性的,不会在夹体快要夹紧的位置突然出现扭力陡增,导致操作人员扳动手柄时手感过硬。很多新手设计这类弹簧的时候容易犯的错是只算理论扭力,不考虑实际安装时的预扭角度,这个弹簧在自由状态下两个扭臂的夹角是比安装后的初始夹角大15度的,也就是说装到夹体上之后就已经有初始预紧力,不会因为零件加工的尺寸误差出现夹体空程、复位不到位的问题。
另外弹簧的两个端头做了圆头处理,没有尖锐的切口,安装的时候不会刮伤操作人员的手,也不会在长期和夹体卡槽接触的时候把卡槽磨出凹坑,延长整个夹紧机构的使用寿命。从实际使用的角度说,这个弹簧的工作行程里,最大扭转角度控制在35度以内,不会超过弹簧材料的许用扭转应力,正常润滑保养的情况下,反复开合次数能达到数万次不会出现弹力衰减,完全能满足车床日常加工的使用频率要求。建模的时候也还原了弹簧的自然螺旋升角,不是简单的两个圆环加直杆拼接,保证后续做机构运动仿真的时候,弹簧的扭转变形过程和实际工况一致,不会出现运动干涉的误判,不管是做机床维修的配件测绘,还是做同类夹紧机构的设计参考,这个结构都能直接对应实际安装场景,不需要再做额外的尺寸修正。
