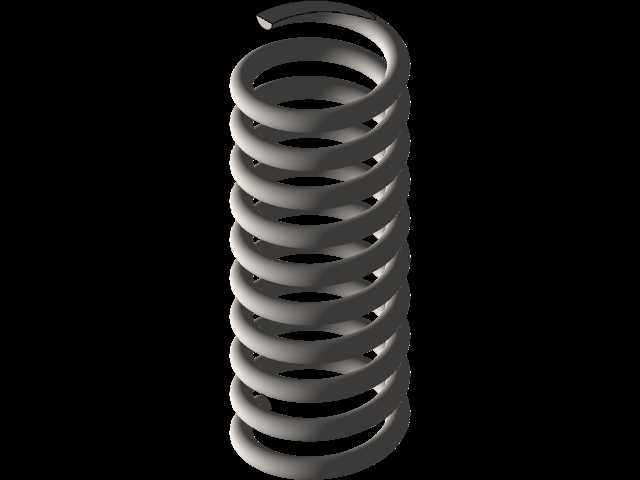

圆柱螺旋压缩弹簧三维结构设计

　　在各类机械结构的设计场景中，圆柱螺旋压缩弹簧是应用覆盖范围极广的弹性储能零件，从普通的工装夹具定位、机床进给机构缓冲，到阀门启闭的力值控制、振动设备的隔振支撑，几乎所有需要提供复位力、缓冲吸能、力值加载的结构节点，都能见到这类零件的身影。做这类弹簧的三维建模时，首先要明确的是实际工况下的安装边界，不能只照着理论参数画螺旋线扫掠就结束，要先对应安装位置的预留空间确定弹簧的外径、自由高度，避免装配时出现弹簧外径和安装腔内壁干涉，或是压并高度超出安装行程的问题。

　　从结构特性来看，这类圆柱螺旋压缩弹簧的受力方向沿弹簧中心轴线，工作时承受轴向压力，两端的支撑圈是设计时容易被忽略的细节，很多新手建模时会把有效圈数和支撑圈做成一样的螺距，实际生产中支撑圈是并紧磨平的，用来保证弹簧受压时不会出现侧向偏移，建模时要把两端1到1.5圈的部分做成并紧结构，端面磨平的角度要匹配安装面的接触要求，避免工作时支撑端出现应力集中导致早期断裂。

　　设计思路上，要先结合实际使用场景的力值要求反推弹簧的线径、有效圈数和中径，比如用于普通工装复位的弹簧，不需要过高的刚度，线径可以选小一些，有效圈数适当增加，保证复位过程的力值平稳；如果是用于冲床缓冲的弹簧，就需要更大的线径、更少的有效圈数来提供足够的刚度，承受高频次的冲击载荷。建模过程中螺旋线的生成要贴合实际绕制工艺，螺旋升角要和线径、中径匹配，不能出现螺距和线径比例失调的问题，比如螺距小于线径的情况在压缩弹簧里是不合理的，因为压并前的行程会完全不够。

　　外形尺寸的把控上，除了常规的自由高度、中径、线径参数，还要考虑弹簧的垂直度公差，建模时可以在两端支撑圈位置添加基准参考，方便后续出工程图标注形位公差，安装边界方面，要预留出弹簧工作时的径向膨胀空间，因为弹簧受压时外径会有微量增大，尤其是大刚度弹簧，径向膨胀量会更明显，安装腔的内径要比弹簧最大外径大出单边0.5到1毫米的间隙，避免工作时弹簧和腔壁摩擦磨损，影响使用寿命。

　　实际应用中，这类弹簧的失效形式大多是疲劳断裂或者永久变形，建模的时候可以在有效圈和支撑圈的过渡位置做微小的圆角过渡，对应实际生产中的端部倒圆工艺，减少应力集中点，同时模型的参数要做成可参数化调整的形式，方便后续根据不同的力值需求、安装空间快速修改线径、圈数、螺距参数，不用每次重新建模，提升结构设计的迭代效率。

　　在机床的CA6140这类普通车床的结构里，这类弹簧会用在主轴箱的摩擦片离合器、操作机构的定位复位、尾座套筒的锁紧补偿等位置，不同位置的弹簧参数差异很大，比如离合器里的弹簧需要提供稳定的压紧力，保证摩擦片传递足够的扭矩，刚度不能过大否则操纵力会超出操作舒适范围，刚度过小又会出现扭矩传递不足打滑的问题；操作机构的复位弹簧则要求行程范围内力值变化平缓，保证扳动手柄后能可靠复位，不会出现卡滞。建模的时候要对应不同位置的安装空间调整弹簧的尺寸，比如安装在细长孔里的弹簧，外径要严格控制，长径比不能过大，避免压缩时出现失稳侧弯的情况，如果长径比超过4，还要在结构里配套设置导杆或者导套，这部分的安装空间也要在三维装配里提前预留，避免后续装配出现干涉。
