多弯折带安装座连接管路结构设计

项目分类:通用五金配件 发布时间:2023-09-05 ID:710298
  • 多弯折带安装座连接管路结构设计
  • 多弯折带安装座连接管路结构设计

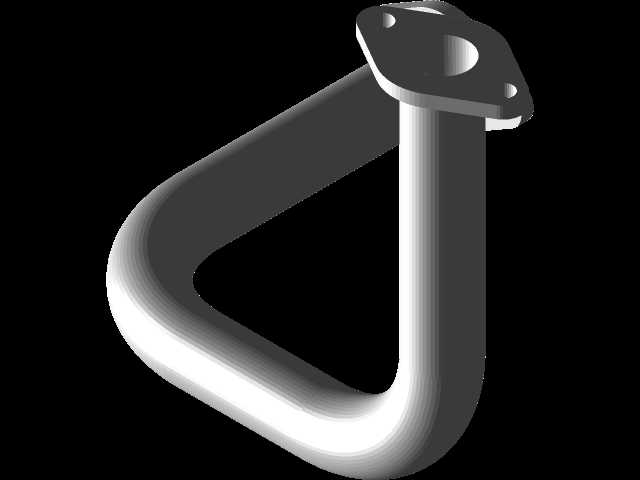

  这类多弯折连接管路,主要应用在小型动力单元、实验台流体回路、紧凑型液压或气动系统的布设场景中,核心作用是在有限的设备内部空间里,完成两个存在空间错位的流体接口之间的连通,规避设备内部其他元器件的安装干涉,同时保证流体输送过程的流阻控制在合理区间。从结构设计逻辑来看,整个管路采用一体化弯折成型思路,管身根据两端接口的空间坐标差,设置了多段不同方向的圆弧弯折,每段弯折的曲率半径都经过流场校核,避免过小弯折半径导致的流体紊流、局部压损过大问题,也防止弯折处出现应力集中导致的管路疲劳破损。管身共设置三处带安装孔的固定支座,支座与管身采用一体连接结构,安装孔的位置完全匹配设备内部预设的安装点位,

  安装时可以通过螺栓直接将管路固定在设备内壁或安装基板上,不需要额外设计管夹等固定配件,既减少了装配环节的零件数量,也能避免设备运行过程中管路受流体脉动影响产生振动位移,降低管路接头处的泄漏风险。两端的连接端采用带密封槽的法兰式接口结构,接口端面的平面度、密封槽的尺寸公差都按照常规流体管路的密封要求设计,装配时搭配对应规格的密封圈,即可实现可靠的静密封,适配低压流体输送场景的密封需求,不会出现渗漏问题。从安装边界来看,整个管路的外轮廓尺寸完全适配紧凑型设备的内部布设空间,所有弯折段的外边缘都预留了足够的安全间隙,不会和周边的电气元件、其他结构件产生运动干涉或装配干涉,安装时不需要对周边其他零部件做额外的避让调整,可直接完成对位装配。

  设计过程中,管身的壁厚根据输送介质的常规工作压力做了匹配计算,既保证足够的结构强度承受工作压力,也避免壁厚过大导致整体重量增加、材料浪费。固定支座的厚度也做了针对性优化,在满足螺栓锁紧强度、抗振动载荷要求的前提下,尽可能减少支座的材料占用,降低整体零件重量。这类管路的设计难点在于空间弯折路径的规划,需要完全贴合设备内部的空余空间走向,在保证连通两个接口的前提下,尽可能缩短管路总长度,减少流道长度带来的沿程压力损失,同时还要兼顾加工工艺性,所有弯折段的曲率保持统一,方便采用弯管工艺一次成型,减少后续的拼接焊接工序,降低加工成本和焊接处的泄漏隐患。实际应用中,这类管路可以输送压缩空气、低压液压油、冷却水等多种常见工业流体,

  适配不同类型的小型工业设备、实验装置的内部流体回路搭建,固定支座的位置可以根据不同设备的安装点位做灵活调整,弯折段的角度、长度也可以根据实际接口的空间坐标做参数化修改,具备较强的场景适配性。在结构细节处理上,管身的内壁做了平滑过渡处理,所有弯折处的内壁没有凸起、褶皱等缺陷,避免流体输送过程中杂质在管路内部积存,也减少流体对管壁的冲蚀磨损,延长管路的实际使用寿命。两端接口的同轴度、端面垂直度都按照装配公差要求做了约束,保证和对接接头装配时能够完全贴合,不会出现偏斜导致的密封失效问题。
