CA6140车床传动系统大轮圈结构设计

　　在普通卧式车床的主轴传动链与进给传动链布局中，这类大直径轮圈属于传动副的核心承载构件，主要安装在CA6140车床主轴箱的高速级传动段，或是挂轮架的末端传动位置，承担传动扭矩传递、转速匹配调整的核心作用，和配套的小齿轮、带轮配合完成主轴不同转速档位的动力切换，直接影响车床车削加工时的扭矩输出稳定性与转速精度。从实际加工场景来看，当车床进行外圆车削、端面车削、螺纹切削等不同工序时，需要通过传动系统调整主轴输出转速与进给量的匹配关系，大轮圈作为大传动比副的组成部分，能够在电机输出额定转速的基础上，实现更低转速、更大扭矩的动力输出，满足硬质合金刀具切削45号钢、铸铁等常见工件材料时的切削力需求，避免因传动部件刚性不足出现打齿、传动打滑、转速波动等问题，保障加工表面的粗糙度达标。

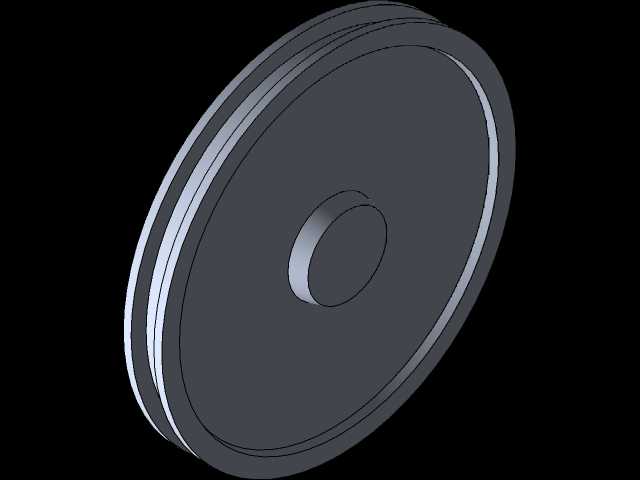

　　从结构设计逻辑来看，该轮圈采用整体式圆盘结构，中心设置凸台定位结构，用于和传动轴、轮毂配合实现径向定位，安装时通过平键传递扭矩，端面设置的台阶结构一方面用于减重，另一方面可以为轴承、密封件提供安装定位面，轮缘位置的多道环形槽结构，既可以作为带轮的V带定位槽，也可以作为齿轮啮合的轮缘基体，根据实际传动需求可在轮缘外侧加工轮齿或是套装摩擦带。设计过程中优先考虑了部件的动平衡性能，整体结构沿中心轴线完全对称，避免高速旋转时产生偏心振动，影响车床主轴的回转精度，中心凸台的厚度经过受力核算，能够承受最大切削扭矩下的剪切应力，不会出现凸台断裂、配合面打滑的问题。材料选用1060合金，兼顾了结构强度与加工工艺性，毛坯可通过模锻成型后进行车削加工，加工时一次装夹完成内孔、外圆、端面的精加工，保障各配合面的同轴度公差在0.02mm以内，端面跳动公差控制在0.015mm范围内，满足传动部件的装配精度要求。

　　从安装边界尺寸来看，该轮圈的大直径设计适配CA6140车床主轴箱的内部安装空间，安装时需要和周边的传动轴、换挡齿轮、箱体壁保持足够的安全间隙，最小间隙不小于5mm，避免旋转过程中出现运动干涉；中心孔的尺寸与配套传动轴的轴径采用过渡配合，装配时通过热装或是压力机压装实现紧固，轮缘的外径尺寸经过传动比核算，和配套小齿轮的齿数比匹配车床主轴最低转速的设计要求，能够覆盖车床常用的低转速大扭矩加工区间。在实际维护场景中，这类轮圈属于长期承受交变载荷的易损部件，设计时预留了拆卸螺纹孔，方便后期磨损后快速更换，不需要拆解整个主轴箱的传动结构，降低设备维护的停机时间。轮圈的端面没有设置多余的减重孔，避免高速旋转时产生风阻噪声，同时保障整体结构的刚性，在承受冲击切削载荷时不会出现结构变形，长期使用后传动精度保持性更好。
